서병익오디오 시스템을 설치하고..

안녕하세요.

오랜 기다림 끝에 신청한 시스템이 모두 도착하여 설치를 완료하였습니다.

1년 이상 시스템 구성에 대해 고민하면서 최종 선택한 서병익오디오 제품인 만큼 기대를 저버리지 않는군요.

제가 그동안 찾으려고 노력했던 단단하고 풍성한 저음과 두툼하면서 선명한 중역, 맑고 고운 고역...

이제서야 찾았습니다.

현재 거주지가 아파트라 원하는 만큼 볼륨을 올리지 못하지만 그래도 다른 분들보다 여건이 좋아서

어느 정도의 볼륨은 올릴 수 있는 여건이 되기에 즐거운 비명을 지르고 있습니다.

좋다는 말밖에 할 말이 없습니다.

시스템 구성

  - 프리앰프 : 벨루스

  - 파워앰프 : 포르투스 플래티늄

  - DAC : 플레누스 MK2

  - 포노앰프 : 로샤(승압트랜스 실장)

  - 인티앰프 : 인뎁스 SE(A급)

  - 스피커 : SP-03(3way)

  - 소스기 : 오렌더 X100(L), 파이오니아 DV-S10A

  - 턴테이블 : 마이크로 세이키 DD-8

    *카트리지 : EMT XSD15(0.15mV), 소니 XL MC-1(0.2mV)

  - 전원장치 : 서병익오디오 차폐트랜스, 알루미늄 8구 멀티탭

  - 전원케이블 : 기본제공 전원선

  - 스피커 케이블 : LS산전 2.0SQ 자작

    * 포르투스 : 1M 3가닥 묶음으로 제작

    * 인뎁스 : 1.6M 2가닥 묶음으로 제작

  - RCA케이블 : 홈페이지 자료실 RCA제작 방법 활용 자작 6조(항공선재, 나사조임식RCA단자)

시스템 전경입니다.

18평 아파트라 거실이 크지 않지만 베란더를 활용하여 AV장비들을 설치하고

거실 안쪽에 장비를 2열로 배치하니 보기에도 좋았습니다.

설치된 TV가 60인치인데 SP-03의 위압감에 TV가 작아보입니다.

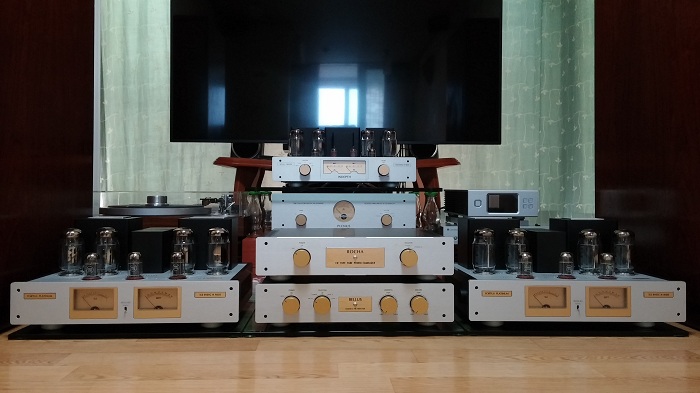

장비 정면 모습

앞쪽 중앙에 벨루스와 로샤, 그옆으로 포르투스 파워앰프

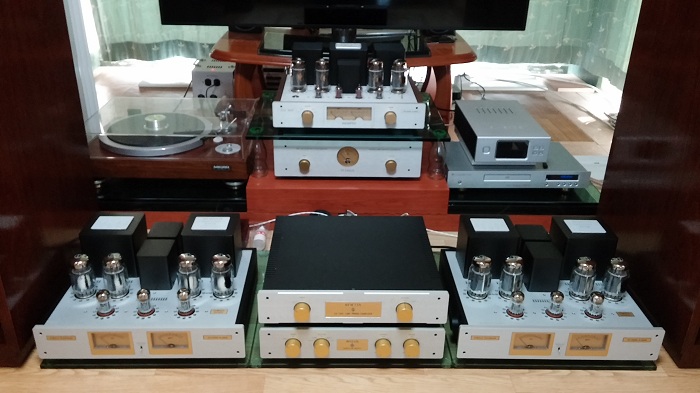

위에서 바라본 모습

뒷쪽에 플레누스, 인뎁스, 턴테이블, 음원플레이, 턴테이블 뒷쪽에 위치한 차폐트랜스

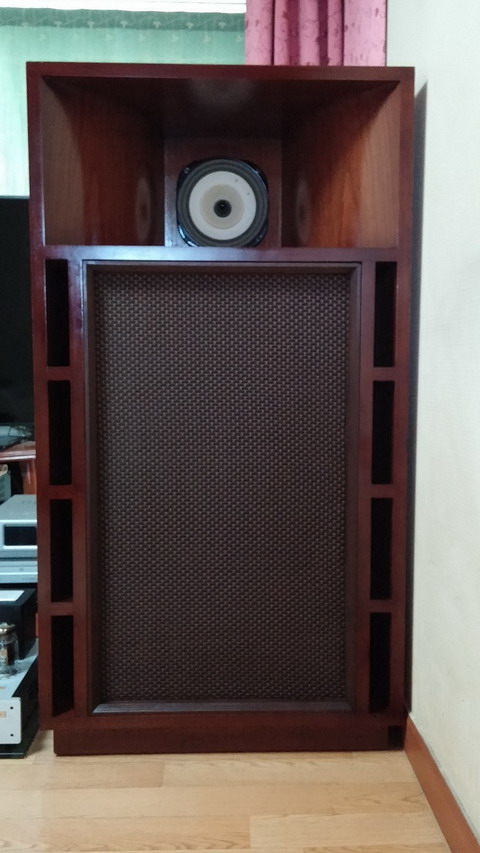

SP-03 모습(그릴포함)

 로더의 아름다운 자태

SP-03 그릴 제거 모습

숨은 역할을 잘하고 있는 트윗과 15인치 우퍼

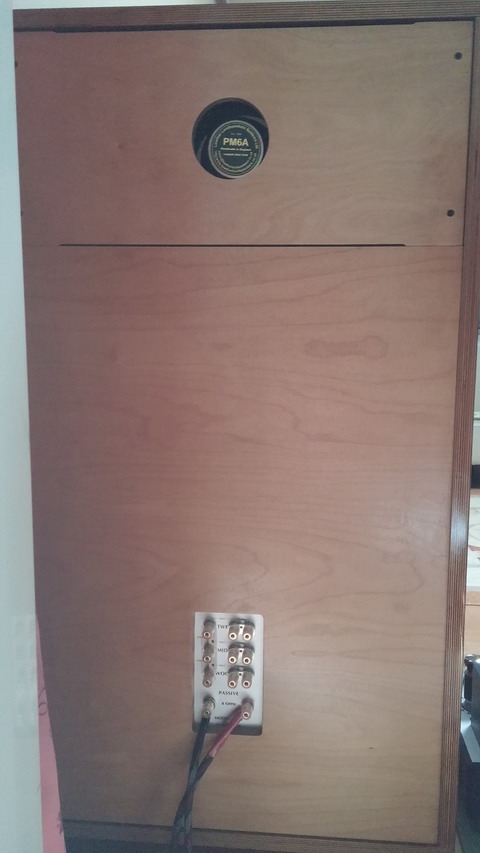

SP-03 후면 모습

터미널 단자가 많습니다.

현재 패시브로 사용 중이라 맨 아래단자에 연결이 되었습니다.

그 위로 각 스피커로 직결할 수 있도록 구성된 단자들...

3웨이 멀티앰핑이 가능한 스피커입니다.

그리고 로더는 풀레인지 스피커라 로더가 연결된 중음단자에만 케이블을 연결하면 로더의 풀레인지 성능을

확인 할 수 있습니다. 이때는 연결된 단자를 제거하고 사용하여야 합니다.

서병익 선생님 작품답습니다.

채널디바이더와 고음용 파워앰프만 있으면 저도 3웨이 멀티앰핑이 가능하니

앞으로 고민해 볼만 한 구성인 것 같습니다.

전원장치인 차폐트랜스 모습

첫번째와 두번째 콘센트는 파워앰프인 포르투스 전원케이블에 사용하였으며

세번째는 알루미늄 8구 멀티탭을 사용하여 인뎁스 인티와 벨루스, 플레누스, 로샤에 사용하도록

설치하였습니다.

100V 전원은 턴테이블 전용으로 사용하며

나머지 소스기기는 디지털 기기라서 별도 콘센트에 멀티탭을 설치하여

차폐트랜스와 분리하여 사용토록 설치하였습니다.

차폐트랜스 측면에 설치된 알루미늄 8구 멀티탭

처음에는 소스기기까지 차폐트랜스를 사용하려 했지만 아날로그기기와 전원을 분리하는 것이

유리할 것으로 판단하여 분리 사용 중이라 멀티탭의 여유가 많아졌습니다.

처음부터 알았더라면 4구짜리를 구입했을 겁니다.

서병익오디오 기술컬럼을 윤독하면서 느낀 점이 많아서 있던 전원선과 신호선을 처분하고

기본제공 전원선과 자료실에 있는 고급 신호선 자작방법을 사용하여 직접 제작한 6조의 신호선을

설치하여 사용 중입니다.

신호선 자작하는 것이 어렵지 않다고 하면 거짓말이겠지만 손재주가 있으신 분들은 도전해서 자작해보시길

권장드립니다. 항공선재를 구하는 것이 관건이지만 항공선재가 아니더라도 자작해서 사용해보시면

아마 좋다는 것을 느낄 실 겁니다. 물론 케이블이 신호를 잘 전달해준다는 가정하에서요.

단자는 납땜 기술이 부족해서 나사조임식을 구입하여 사용하였으며 납땜도 하나의 저항일 수 있기때문에

나사조임이 좋을 수도 있다는 말도 있더군요...가격이 조금 더 비싸지만....

포르투스에 연결된 스피커케이블은 LS산전 2.0SQ 1M 3가닥을 꼬아서 만들고 익스팬더를 사용하여

마무리 하였습니다. 처음에는 4가닥으로 제작했었는데 케이블 심선이 많아서 앰프와 스피커 터미널 단자에

끼워지질 않더군요. 그래서 최종  3가닥으로 제작했으며 단자 마감없이 터미널에 직결하였습니다.

나름대로 저항을 줄이기 위한 방법이라고 합니다.

3가닥을 꼬아서 만든 이유는 움직임이 자유롭게 됩니다.

꼬지 않고 만드실 경우 뻣뻣해져서 움직임이 부드럽지 않게 되더군요. 나름대로의 노하우라고 할까요...!

바닥에 보이는 것은 인뎁스 SE에 설치된 케이블로 1.6M 2가닥을 묶어서 제작하였습니다. 무단자 상태..

사진 하단부에 조금 보이는 케이블은 AV용 장비에 설치된 스피커 케이블로 모든 스피커를 처분한 관계로

영화나 동영상 시청시 SP-03에 연결하기 위해서 대기중인 상태이며 바나나 단자 처리 되었습니다.

긴글 읽어주시느라 수고하셨습니다.

혹시 서병익오디오 제품에 대해 궁금하신 분들 중 부산 근처에 사시는 분들은 미리 연락주시고 방문하시면

청음이 가능합니다. 청주까지 가시려면 멀어서 부담이 되셨던 분들은 부담없이 방문해주셔도 됩니다.

포트투스 파워뿐만 아니라 인뎁스 인티앰프까지 있으니 서병익오디오 제품에 대해 궁금하셨던

소리에 대해서 어느 정도 궁금증이 해결될 수 있을 것이라 생각합니다.

원하시는 분들은 음원소스(CD, LP)를 가지고 오셔도 됩니다.

저도 좋은 음원으로 여러 장르를 들어 볼 수 있는 좋은 기회이기에 대환영입니다.

 * 현재 부산 해운대에 거주중이며

    저의 연락처는 서병익 선생님께 문자나 전화로 여쭤보시면 알려주실 겁니다.

시스템 설치하고 부산에 계신 손**선생님께서 오늘 주말에 청음차 방문하셨어 가지고 오신

음원소스로 1시간 정도 함께 청음하셨습니다.

저녁에 다른 약속이 있다고 하시면서 다음을 기약하시고 가셨습니다.

손선생님께서 청음하시면서 하셨던 말씀 중에 '안 들리던 소리가 다 들리는 것 같습니다.', '소스의 수준에 따라 시스템에서 내주는 소리의 차이가 확실이 나는 것 같습니다.' 두가지 말씀이 기억에 남네요.

가지고 있는 음원소스와 LP음반 모두를 들어보기에는 많은 시간이 걸리겠지만 즐거운 마음으로 음악을

들을 수 있는 시스템이 있어 마냥 즐겁기만 합니다.

모든 분들이 원하시는 소리를 찾으시길 바라며 이만 줄입니다.
