웨스턴 초기 직열관 231D와 101F를 사용한 프리앰프

웨스턴 231D를 초단으로 하고 101F를 출력단으로 구성한 라인 프리앰프를 설계, 제작하였습니다.

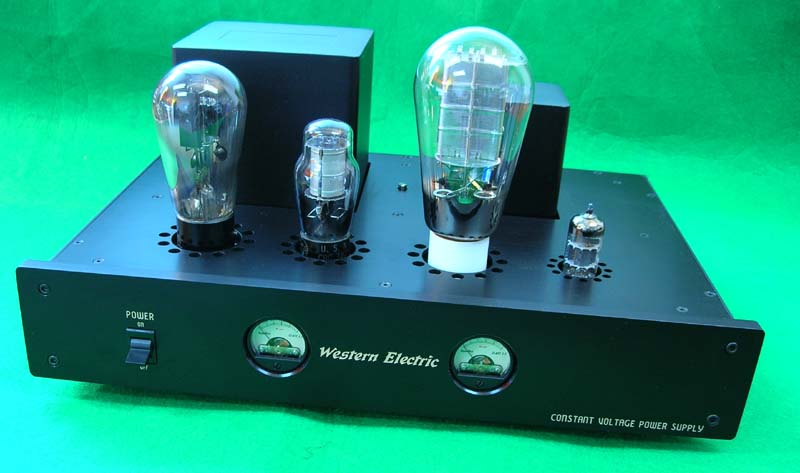

아래 사진은 300B를 이용한 정전압 전원장치입니다.

이 프리앰프의 안정된 동작과 품격을 높이기 위하여 300B 정전압 회로를 별도로 구성하였는데 방전관 OD3G에 의해 기준 전압을 얻고 12AX7에 의해 오차 증폭한 후 300B를 제어하는 구조로 되어있습니다..

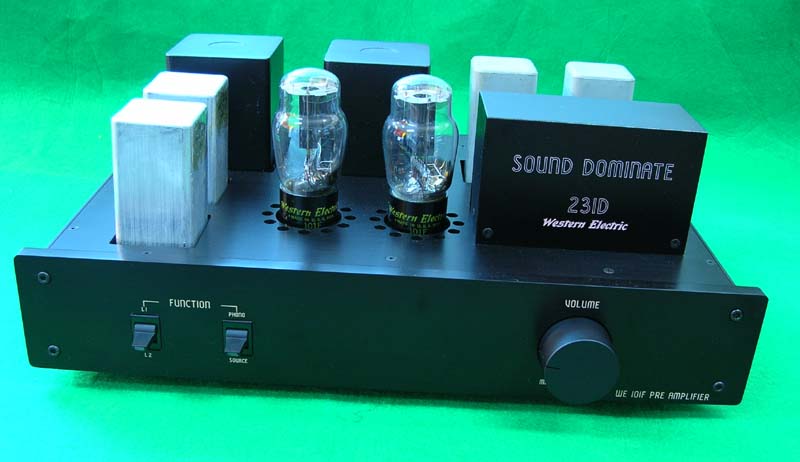

아래 사진은 231D와 101F로 제작된 프리부입니다.

231D는 웨스턴 49B 프리앰프의 초단관으로 사용되어 많은 분으로 부터 우수한 음질을 인정받은 진공관으로 히터 전압을 5%를 낮게 공급하여 가능한 한 오래도록 사용할 수 있게 하였습니다.

중 출력 직열 3극 관인 101F를 출력단에 사용하여 유연한 음질의 231D와의 상생을 고려하였으며 두 진공관에서 빚어내는 달콤하고 나긋나긋한 음질은 다른 프리앰프에서는 맛보기 힘든 음색이었습니다.

입력 전환은 2개의 토클 스위치로 선택하여 3개의 입력을 받습니다.

포노상태에서 스위치를 내려 소스로 전환하면 L1과 L2를 선택할 수 있습니다.

단순하지만 실제로 사용할 때는 아주 편리하며 적색과 녹색의 LED의 색상으로 현재의 위치를 직감할 수 있도록 하였습니다..

그리고 직열 3극관의 특성을 최대한 살리기 위하여 무귀환으로 설계하였습니다.

특히 직열3극관을 사용하여 프리앰프를 제작할 경우 험에 대한 충분한 배려가 없을 경우 험때문에 실용이 되지 않거나 제작 시 크게 고생하게 됩니다 .

본기는 유도 험 및 각종 노이즈에 대한 충분한 배려를 하여 일체의 잡음 없이 직열 3극관의 청아한 음색을 즐기실 수 있습니다.

고맙습니다.
