EL84인티앰프 "델리카투스MK2"

22,294

2011.07.03·by 서병익

22,294

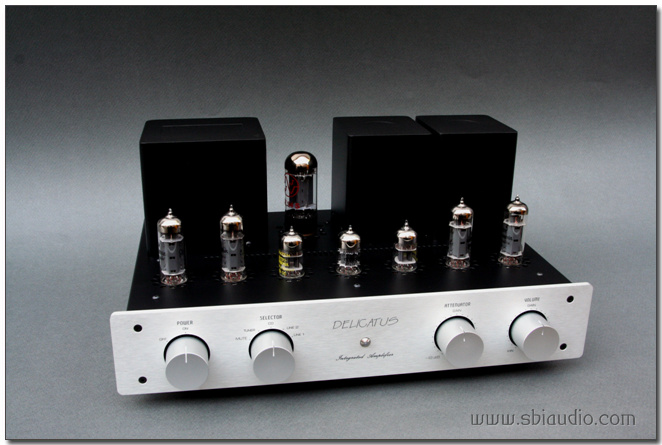

인티앰프 델리카투스MK2입니다.
sd20110704 016.jpg

칸타레MK2를 완성한 다음 날 완성되었습니다.
전면판넬이 입고되지 않아 마무리를 못 하였을 뿐 대부분의 작업은 해 놓은 상태라 전면판넬을 부착하는 것으로 완성할 수 있었습니다.

이번에 제작된 델리카투스MK2의 전면판넬은 후처리 방식을 바꾸었는데 실제로 보면 상당히 고급스럽고 세련되어 보입니다.

옛날 장전축에 채용되어 많은 인기를 얻었던 EL84는 고역쪽에서의 독특한 음색으로 여전한 인기를 얻고 있습니다.

장전축에서는 주로 5극 싱글앰프로 구동하여 5W의 출력을 내고 있었는데 대부분 풀레인지 스피커가 내장된 형태를 하고 있었습니다.

요즘은 스피커의 감도가 많이 낮아진 것을 고려하여 델리카투스에서는 푸시풀로 구동하였습니다.

EL84를 푸시풀로 최대한 동작시키면 17W + 17W를 얻을 수 있습니다.
가능한 출력을 높인 후 큰 출력을 과시하는 앰프가 흔합니다만, 델리카투스에서는 음질을 고려하여 출력을 포기하고 A급으로 구동하는 10W + 10W의 출력을 얻도록 하였습니다.

진공관앰프의 출력으로 10W + 10W는 결코 작은 출력이 아닙니다.
8W + 8W의 300B싱글앰프가 현대 스피커를 잘 구동하고 있다는 것을 고려하여 주십시오.

sd20110704 013.jpg

전압증폭의 초단관으로는 12AY7과 12AU7을 교환하여 사용할 수 있도록 하였습니다.
그것은 고감도의 스피커와 저감도의 스피커를 사용할 때 이득이 조정이 필요한 경우에 대비한 것입니다만, 준비된 어튜네이타에서도 가감이 가능합니다.

12AY7과 12AU7은 음색적으로 약간의 특색이 있으므로 교환하여 사용하실 수 있도록 제작하였습니다.

교환 후에도 최적의 바이어스가 유지되도록 LED바이어스를 채용하였습니다.
델리카투스를 ON으로 하면 좌,우측 상판쪽으로 백색의 LED가 점등되며 잠시 후 중앙 상판에서도 백색의 LED가 점등된 것을 볼 수 있습니다.

백색의 LED로 바이어스 전압을 얻고 있기에 그런 것인데 색상이 마음에 들지 않는다고 다른 색의 LED로 바꾸면 안됩니다.

그것은 LED마다 드롭되는 전압이 다르기 때문인데 동작전류가 틀어져 파형찌그러짐의 원인이 됩니다.

sd20110704 009.jpg

델리카투스를 사용하시는 분은 가끔 이런 요청을 합니다.
EL84의 방향을 90도로 틀어서 장착하면 정면에서 보는 불빛이 더욱 잘 보일 것같다는 의견입니다.

저도 그 의견에 동의합니다만, 처음 샘플기를 만들어 운용해 본 결과 EL84의 내부 히타 불빛이 보이는 상단부분 캡의 방향이 일정치 않다는 것을 알았습니다.

입고되는 EL84의 외형적특성이 그렇다고 불량이 아니기에 반품할 수도 없는 상황이라 캡의 방향에 영향을 받지않는 현재의 상태로 제작하고 있습니다.

델리카투스MK2의 후면입니다.
sd20110704 020.jpg

중앙 부근에 스피커 단자가 있으며, 좌측에 입력단자가 있습니다.
4개의 언밸런스 입력을 받을 수 있습니다.

델리카투스MK2는 애호가 여러분에게 드리는 저의 선물이라는 마음으로 제작되고 있습니다.
깔끔하게 제작된 델리카투스MK2를 보시면 매우 만족하시리라 생각됩니다.
대를 물려 사용하실 수 있도록 하드와이어링으로 튼튼히 제작되었으며 많은 신경을 써서 선택한 부품은 초기 품질을 오래도록 유지하리라 생각합니다.

전기적 특성입니다.
1. 실효출력: 10W + 10W
2. 형식: EL84 A급 푸시풀 인티앰프
3. 주파수특성: 2W출력시
하한 주파수: -3dB  6Hz
상한 주파수: -3dB  62.4KHz
4. 이득: -6dB어튜네이타 최대시 280배    -6dB어튜네이타 최소시  140배
5. 입력: 언밸런스 4계통
6. 출력 임피던스: 8옴
7. 사용 진공관: EL84 * 4     12AX7 * 2     12AY7 * 1      GZ34 * 1
8. 크기: W390  H175  D285
9. 무게: 13.5Kg

sd20110704 018.jpg

고맙습니다.
