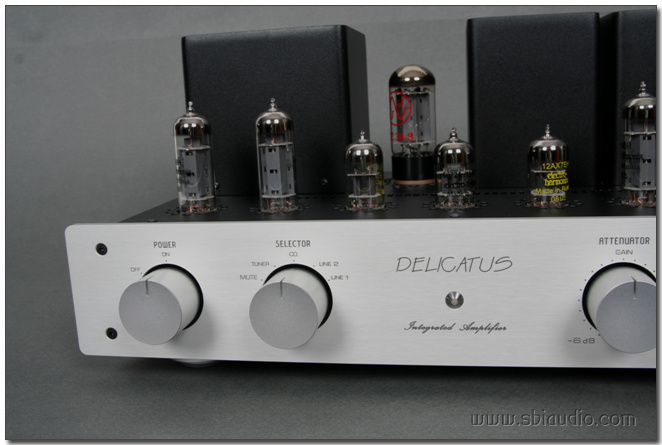

EL84 인티앰프 델리카투스MK2입니다.
독특한 음질로 평가를 받고있는 EL84를 인티앰프로 출시한 델리카투스는 EL84만의 음색을 좋아하시는 분들로 부터 인정받고 있습니다.
델리카투스MK2에서 나오는 두툼한 음색을 들어 보신 분은 EL84에 대한 그동안의 평가가 잘못되었다는 것을 이해하십니다.
특히 가격대와 상관없이 채용된 회로 구성은 델리카투스MK2의 음질을 돋보이도록 하고 있습니다.
방열형 정류관 GZ34에서 정류된 맥류는 전해콘덴서에 의해 안정화 된 후 FET로 구성된 리플필타회로를 경유하게 됩니다.
이곳에서 배터리 수준에 버금가는 직류로 된 후 델리카투스의 전원 전압으로 사용되고 있습니다.
이런 회로적 배려에 의하여 높은 S/N비를 실현하고 있는데 볼륨을 최대한으로 한 상태에서 어떠한 노이즈도 나타나지 않고 있습니다.
높은 S/N비는 높은 감도의 스피커를 사용할 경우 특히 그 진가를 발휘합니다.
델리카투스MK2의 후면입니다.
4조의 언밸런스 입력을 받을 수 있으며 출력으로는 8옴 스피커를 사용할 수 있습니다.
4옴 스피커를 사용할 때는 내부에서 결선을 바꾸도록 하였습니다.
델리카투스MK2는 10W + 10W의 출력이지만 일반적인 가정에서 출력의 부족함을 느끼지 않고 사용할 수 있습니다.
초단에는 12AY7을 사용하였는데 큰 이득이 필요하지 않은 경우 12AU7을 꽂아 사용할 수도 있습니다.
이때도 적정 전류가 흐를 수 있도록 LED바이어스를 채용하였습니다.
채용된 LED는 모두 백색입니다.
색상이 마음에 들지 않는다고 LED를 다른 색으로 교체하게 되면 회로의 동작전류가 변하여 찌그러짐의 원인이 됩니다.
측면입니다.
전기적 특성입니다.
1. 실효출력: 10W + 10W
2. 형식: EL84 A급 푸시풀 인티앰프
3. 주파수특성: 3W출력시
하한 주파수: -3dB 8Hz
상한 주파수: -3dB 66.5KHz
4. 이득: -6dB어튜네이타 최대시 270배 -6dB어튜네이타 최소시 140배
5. 입력: 언밸런스 4계통
6. 출력 임피던스: 8옴 (내부에서 4옴으로 결선 할 수 있음 )
7. 사용 진공관: EL84 * 4 12AX7 * 2 12AY7 * 1 5AR4(GZ34) * 1
8. 크기: W390 H175 D285
9. 무게: 13.5Kg
작은 크기의 EL84를 채용한 델리카투스MK2에서 나오는 두툼한 음색을 듣고 있노라면 오래전 부터 장전축으로 인기를 얻었던 EL84의 숨은 실력을 보는 것같아 마음까지 즐거워집니다.
26일 완성되었으며 에이징을 겸하여 시청실에서 청음하고 있습니다.
29일(금) 납품 가능합니다.
고맙습니다.
독특한 음질로 평가를 받고있는 EL84를 인티앰프로 출시한 델리카투스는 EL84만의 음색을 좋아하시는 분들로 부터 인정받고 있습니다.
델리카투스MK2에서 나오는 두툼한 음색을 들어 보신 분은 EL84에 대한 그동안의 평가가 잘못되었다는 것을 이해하십니다.
크기도 작고 출력도 그리 크지않은 진공관이지만 제대로 된 회로와 제대로 된 부품들로 구성할 경우 EL84의 독특한 매력을 느낄 수 있는 음으로 보답합니다.
델리카투스MK2는 여유있는 전원트랜스와 넉넉한 크기의 출력트랜스, 그리고 충분히 발전된 회로로 구성되어 EL84가 가지고 잇는 능력을 최대한 구현하고 있습니다.
특히 가격대와 상관없이 채용된 회로 구성은 델리카투스MK2의 음질을 돋보이도록 하고 있습니다.
방열형 정류관 GZ34에서 정류된 맥류는 전해콘덴서에 의해 안정화 된 후 FET로 구성된 리플필타회로를 경유하게 됩니다.
이곳에서 배터리 수준에 버금가는 직류로 된 후 델리카투스의 전원 전압으로 사용되고 있습니다.
이런 회로적 배려에 의하여 높은 S/N비를 실현하고 있는데 볼륨을 최대한으로 한 상태에서 어떠한 노이즈도 나타나지 않고 있습니다.
높은 S/N비는 높은 감도의 스피커를 사용할 경우 특히 그 진가를 발휘합니다.
델리카투스MK2의 후면입니다.
4조의 언밸런스 입력을 받을 수 있으며 출력으로는 8옴 스피커를 사용할 수 있습니다.
4옴 스피커를 사용할 때는 내부에서 결선을 바꾸도록 하였습니다.
델리카투스MK2는 10W + 10W의 출력이지만 일반적인 가정에서 출력의 부족함을 느끼지 않고 사용할 수 있습니다.
초단에는 12AY7을 사용하였는데 큰 이득이 필요하지 않은 경우 12AU7을 꽂아 사용할 수도 있습니다.
이때도 적정 전류가 흐를 수 있도록 LED바이어스를 채용하였습니다.
채용된 LED는 모두 백색입니다.
색상이 마음에 들지 않는다고 LED를 다른 색으로 교체하게 되면 회로의 동작전류가 변하여 찌그러짐의 원인이 됩니다.
측면입니다.
전기적 특성입니다.
1. 실효출력: 10W + 10W
2. 형식: EL84 A급 푸시풀 인티앰프
3. 주파수특성: 3W출력시
하한 주파수: -3dB 8Hz
상한 주파수: -3dB 66.5KHz
4. 이득: -6dB어튜네이타 최대시 270배 -6dB어튜네이타 최소시 140배
5. 입력: 언밸런스 4계통
6. 출력 임피던스: 8옴 (내부에서 4옴으로 결선 할 수 있음 )
7. 사용 진공관: EL84 * 4 12AX7 * 2 12AY7 * 1 5AR4(GZ34) * 1
8. 크기: W390 H175 D285
9. 무게: 13.5Kg
작은 크기의 EL84를 채용한 델리카투스MK2에서 나오는 두툼한 음색을 듣고 있노라면 오래전 부터 장전축으로 인기를 얻었던 EL84의 숨은 실력을 보는 것같아 마음까지 즐거워집니다.
26일 완성되었으며 에이징을 겸하여 시청실에서 청음하고 있습니다.
29일(금) 납품 가능합니다.
고맙습니다.
