신모델 300B 싱글앰프 JUPITER(유피테르)
8,823
8,823
공지사항으로 출시를 알렸던 신모델 스테레오 구성의 300B싱글앰프가 완성되었습니다.
모델명을 유피테르라 명명한 300B싱글앰프가 어제 완성되어 시청실에서 테스트겸 청음하고 있었으나 오늘 우드베이스가 입고되었습니다.
이번에 발표된 300B싱글앰프 "유피테르"는 300B의 좋은 전기적 특성을 최대한 살리며 부족한 점을 회로기술로 보완하여 이상적인 상태에서 동작시키는 것을 목표로 하였습니다.
이상적인 특성이란 300B가 가지고 있는 음질적 장점이 최대한 구현되는 상태를 말한다고 생각합니다.
유피테르의 정면을 각도를 달리하여 찍어 보았습니다.
우선 그렇게 하기 위하여 300B의 전기적 특성을 검토해 보면, 입력 정전용량이 15~ 17PF로 일반적인 5극관에 비하면 10배 이상 높습니다.
이것은 300B가 부족하여 그런 것은 아니고 그리드와 플레이트가 마주보고 있는 3극관의 구조상 그렇습니다.
이런 조건에서 고역특성을 좋게 하려면 드라이브단의 출력임피던스를 가능한 낮게 하면 됩니다.
유피테르의 정면입니다.
드라이브단을 설정 할 때도 증폭도가 높은 5극관 1개로 구성할 수도 있지만 조금 복잡해지더라도 3극관으로 구성하여 2단으로 구성하는 것이 찌그러짐이나, 출력임피던스를 낮출 수 있습니다.
5극관 1개로 증폭과 드라이브를 같이 겸하게 되면 회로는 간단해지나 출력임피던스를 낮출 수 없으므로 고역특성이 열화된다는 내용이 있습니다.
유피테르의 조감도입니다.
유피테르는 초단에 6SN7을 사용하여 원하는 증폭도를 얻은 후 다시 6SN7을 사용하는 드라이브회로를 실장하였습니다.
이 드라이브회로는 포르투스의 상위 버전을 위하여 개발된 회로인데 300B 드라이브에 적합하도록 수정하여 채용하였습니다.
낮은 출력임피던스와 높은 드라이브전압을 얻을 수 있다는 장점이 있습니다.
유피테르를 위에서 보았습니다.
진공관 300B는 시각적으로 두툼하여 여유로운 느낌이며 음질적으로는 따스하며 감미롭습니다.
듣는 분의 평가에 따라 조금씩 다르게 표현될 수 있지만 듣기좋은 것만은 사실입니다.
오래도록 진공관이 발전해 오면서 궁극적인 기술이 모두 담겨져 있는 진공관이 300B가 아닌가! 그렇게 생각합니다.
웨스턴 일렉트릭에서도 300B에 대한 자부심이 대단하여 오직 자사[自社]에서 생산되는 앰프에만 채용했을 정도입니다.
우라나라에서 91B를 조금 개조한 91B형이 인기를 얻을 수 있었던 것도 사실 그 회로밖에 없어서 였다고 생각합니다.
타[他]회사에서 제작을 아니 하였으니 비교될 만 한 회로가 없었으니까요..
특히 원래의 91B형은 영사기용으로 개발되어 이득이 매우 높았으므로 5극관인 310A 1개를 제거하여 만든 91B형 회로는 간단하였으므로 자작 초보자도 쉽게 제작할 수 있었던 것도 큰 인기를 얻을 수 있었던 이유중 하나라고 생각합니다.
(*. 91B형에 대한 회로적 장, 단점에 대한 내용들은 이미 여러차례 말씀드렸으므로 생략합니다만, 자세한 내용이 궁금하신 분은 기술컬럼 22번게시물을 참조하시면 됩니다. )
그러나 간단한 것이 좋다는 논리는 마치 제작자 입장에서 하는 말처럼 들립니다.
사용하는 입장에서는 조금 어렵더라도 간단하게 만들지 말고 제대로 만들어 주기를 바라는 것은 아닐까요!
간단한 것은 한계가 쉽게 드러나는 것이 세상의 이치라고 생각합니다.

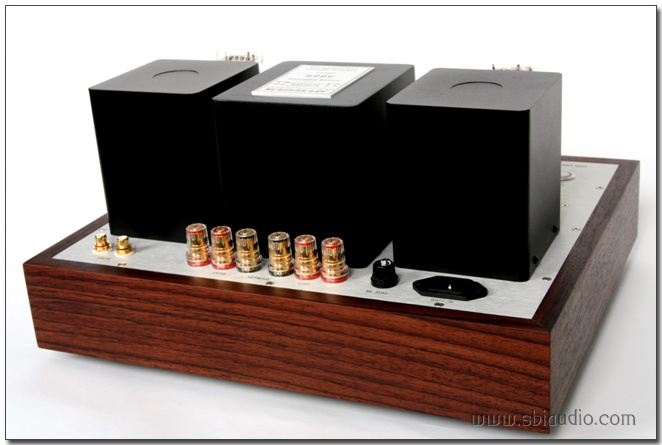

유피테르의 후면입니다.
300B싱글앰프는 대부분 8옴과 16옴스피커를 주로 사용하므로 두 가지의 단자를 마련하였습니다.
입력임피던스는 100K옴입니다.
이득은 20배로 설정하였습니다.
유피테르의 S/N비는 로더스피커에 연결된 상태에서 스피커에 귀를 바짝 대고도 앰프의 on/off상태를 구분할 수 없을 정도로 노이즈를 비롯한 어떠한 잡음도 들을 수 없었습니다.
유피테르 3대를 동시에 진행하였습니다.
사진에는 없지만 나머지 1대는 출력트랜스가 입고되지 않아 조립하다 중단되어 있는 상태입니다.
신형 300B싱글앰프가 출시된다는 공지사항만 보시고 어떻게 제작되어 질지 예측할 수 없는 상태에서 주문하여 주시어 조금이라도 실망하시지 않도록 정성을 다하여 제작하였습니다.
사진으로는 질감의 표현이 안되고 있지만 실물을 보신 분께서 보석같이 아름답다고 하였습니다.
그 분의 견해이지만 미워 보이지는 않는다고 생각하시고 기다려 주십시오.
에이징이 끝나는 대로 납품이 가능합니다. ^^
전기적 특성과 함께 배치도 보기 좋도록 하기 위하여 노력하였습니다.
유피테르에서 재현되는 상큼하고 유려한 음질은 나긋나긋하고 감미로우며 저음의 풍성함은 유연한 고음과 더불어 음악을 화려하게 들리게 합니다.
에이징을 계속하고 있으며 이번 주 안으로 납품가능합니다.
전면 폭: 390, 깊이: 330, 높이: 195mm입니다.
고맙습니다.
