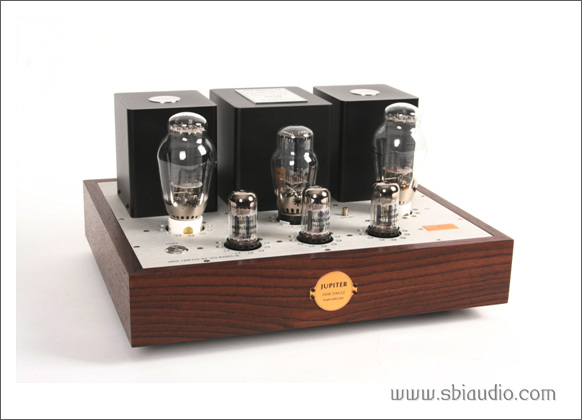

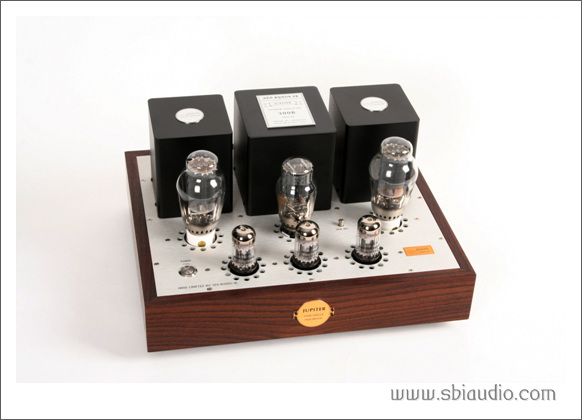

300B싱글 파워앰프 유피테르입니다.
먼저 제작했던 300B 유피테르와 같이 진행하던 중 자재의 품절로 인하여 잠시 보류하였습니다만,
델리카투스를 제작하는 과정에 자재도 입고되어 있었기에 오늘 작업을 마무리하여 완성하였습니다.
300B를 싱글앰프로 구성한 제품은 참 많습니다만. 회로적으로 분류하여 보면 그리 다양하지 않다는 것을 알게 됩니다.
과거 우리나라와 일본에서는 웨스턴 일렉트릭사의 영사기용 파워앰프 91B가 널리 알려져 있었는데 이득이 매우 높아 가정에서 사용하기는 거의 불가능하였습니다.
이것을 초단 증폭용으로 사용되던 5극관 310A를 1개 제거하여 이득을 줄여 가정에서 사용할 수 있도록 제작된 것이 91B형이라 부르는 300B싱글앰프입니다.
위와 같이 구성하면 대략 15배 정도의 이득을 갖게 됩니다.
이렇게 310A 1개를 제거하여 개조된 회로를 이론적으로 규명[糾明]하면 몇가지 부족한 점이 있지만 훌륭하게 동작하며 오히려 이득 부족으로 인하여 강성의 소리로 되는 일이 없어 우리나라 애호가분들에게 좋은 평을 받고 있습니다.
그런데 이런 구성의 91B형 앰프는 오리지날 300B라야 좋은 소리로 됩니다.
요즘 시중에서 쉽게 구입할 수 있는 신관 300B로 동작시키면 구관보다는 훨씬 못한 소리의 음질로 되고 맙니다.
요즘 신관들은 예전의 진공관 전성기에 제작되던 구관보다는 감도가 떨어집니다.
이런 이유로 근본적으로 드라이브 부족 현상이 있는 91B형에 신관을 사용하면 좋은 결과로 되지 못하는 것입니다.
그러나 분명한 것은 신관의 특성 부족으로 생긴 현상은 아니라는 사실입니다.
요즘 생산되는 신관들도 충분한 드라이브전압을 얻을 수 있는 회로를 사용하면 구관이 무색할 만한 음질로서 재현됩니다.
시대에 맞는 회로의 개발이 필요한 이유입니다.
기준을 어디에 두는 지에 따라 달라지겠지만 대략 60년전 증폭회로 기술과 지금의 회로기술을 비교하여 많은 변화가 있었다고 말씀드리고 싶습니다.
같은 소자를 사용한다 하여도 회로가 달라지면 다른 결과가 나옵니다.
이때 회로 설계자의 추구하는 바에 따라 다양한 음질의 소리가 될 것입니다.
유피테르는 배음이 풍성하며 유연한 음이 돋보입니다.
유피테르의 후면입니다.
8옴과 16옴 스피커를 사용하실 수 있습니다.
300B싱글앰프는 16옴으로 된 빈티지 계열의 스피커를 사용하시는 경우가 많아 16옴 출력단자가 반드시 필요합니다.
유피테르는 무귀환으로 구성되어 부귀환에 의해 진공관 고유의 고조파가 감쇠되지 않아 300B 특유의 유려한 음이 특징입니다.
고맙습니다.
