2A3 디퍼렌셜 인티앰프 "파소스 MK2"

4,782

2012.07.19·by 서병익

4,782

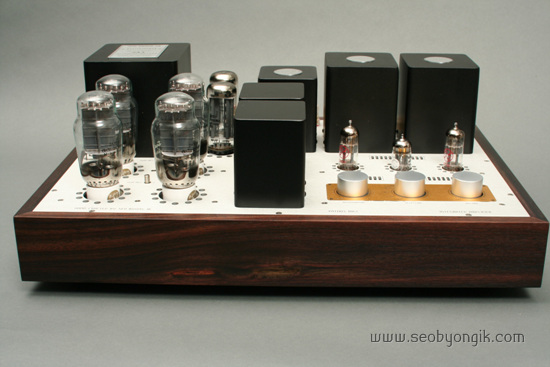

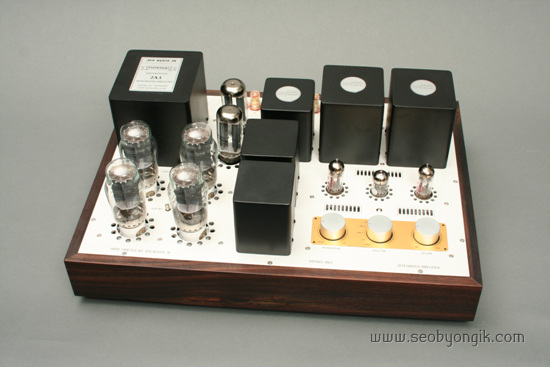

2A3 인티앰프 파소스 MK2입니다.

sd20120719 015.jpg

어제 늦은 시간에 완성되어 전기적 특성을 확인하였고, 오늘 아침부터 에이징을 겸하여 청음실에서 음악을 듣고 있습니다.

sd20120719 001.jpg

파소스 MK2를 제작할 때 마다 느끼는 것이지만, 음이 참 청아합니다.
음이 곱다는 표현이 더 정확하겠지만, 어쩌면 300B가 근접 못할 매력을 가지고 있는 진공관이 2A3라고 생각합니다.

sd20120719 002.jpg

제가 2A3 진공관의 소리를 좋아하여 그럴수도 있겠지만, 하늘거리는 음에 몸을 싣고 음악을 듣다보면 피로가 눈녹듯이 사라집니다.

그만큼 자연스러운 음이라고도 생각합니다.

근래 파소스 MK2의 출력이 조금 높아져 실효출력 9.2W + 9.2W입니다.
B+전압을 약 6V 높이므로서 0.8W가 증가하였습니다.

출시한지 3년 만에 출력을 조금 늘렸습니다.
출력을 높이는 것이 어려워 많은 시간이 걸린 것이 아닙니다.

단지, 전압을 높이면 출력이 증가하지만, 안정성 음질의 개선 등...을 수년간 검토하며 조금 올린 것입니다.

출력 조금 더 올리려고 음질을 훼손하는 일이 생기면 안되기에 충분한 시간을 두고 히어링 테스트를 반복한 후 적용하였습니다.

회로 하나를, 설계하고 수정을 해도 훗날 저의 이름이 부끄럽지 않을 정도의 신중함을 염두해 두고 있습니다.

출력관을 무리하게 동작시키지 않는 합리적인 설계를 하고 있으며, 이런 결과로 출력관을 오래 사용할 수 있으며, 최적의 상태에서 만족할 만한 음질이 나옵니다.

sd20120719 003.jpg

이런 과정없이 전압을 무리하게 올려놓으면 출력은 올라가지만, 출력관을 수시로 바꿔야 하는 경우가 생깁니다.

여담이지만, 출력이 높다해도 실제 가정에서 사용하는 출력은 몇 W 되지 않습니다.
중요한 것은 출력이 높다고 스피커 구동력이 증가하지 않는다는 것입니다.

아무리 스피커의 음압감도가 낮아졌어도 수천 W의 앰프가 필요하지는 않습니다.
단지, 구동력이 높은 앰프가 필요한 것입니다.

sd20120719 004.jpg

파소스 MK2의 스피커를 드라이브하는 능력은 출력의 수치가 무색해집니다.

수치상 300B 싱글과 비슷한 출력이지만, 실제 음악을 들어보면 비교가 안됩니다.
이것이 구동력이 높은 앰프의 특성입니다.

sd20120719 005.jpg

이것이 파소스 MK2의 음질적 특징입니다.
스피커를 잡아주는 능력이 높아 15" 우퍼를 실장한 스피커에서 실력 발휘를 합니다.
15" 스피커에서 나오는 저역이 통통튑니다.

진공관 앰프가 반도체 앰프와 비교하여 부족한 것이 저역에서의 제동 능력입니다.

대부분의 진공관 앰프가 저역이 풀어집니다. 물론 잘 만들면 그렇지 않지만 구조적인 취약점은 있습니다.

이런 부분을 근본적으로 개선하는 것을 목표로 설계된 앰프가 파소스 MK2입니다.

sd20120719 006.jpg

파소스 MK2에는 파워앰프와 인티앰프를 전환하여 사용할 수 있는 스위치가 마련되어 있습니다.

인티앰프로 사용하다 별도의 프리앰프만 장만하면 분리형으로 업그레이드를 하실 수 있습니다.

파워앰프로만 사용하게 되면 푼타 뮤지카 MK2와 동일한 앰프로 됩니다.
푼타 뮤지카를 인티앰프화 한 것이 파소스이기 때문입니다.

이때는 이득 36배를 가진 파워앰프로 되는데 입력의 아테네이타에 의해 18~ 36배까지 조정하여 사용하실 수 있습니다.

sd20120719 007.jpg

파소스 MK2의 특징중 하나는 S/N비가 매우 높다는 것입니다.
음압감도 96dB의 스피커에 바짝 귀기울여도 아무 소리 들리지 않을 정도로 험이 없습니다.

출력이 비교적 작은 2A3를 채용한 앰프는 대부분 높은 음압감도를 가진 스피커와 매칭하여 사용하게 됩니다.
이럴 경우 작은 험도 크게 들려 불편하게 되는데, 파소스 MK2의 경우라면 전혀 걱정하지 않아도 됩니다.

sd20120719 008.jpg

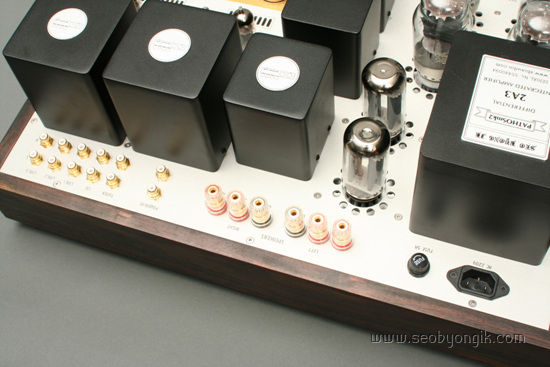

파소스 MK2의 후면입니다.
sd20120719 009.jpg

좌측으로 5계통의 RCA 입력 단자가 있으며 릴덱을 사용하시는 분을 위해 마련한 REC단자가 있고, 그 옆으로 파워앰프 전용 RCA입력 단자가 있습니다.

중앙으로는 스피커 단자가 있는데 이번에는 주문하신 분의 요청으로 8옴, 16옴을 마련하였습니다.

우측으로 세라믹 속단 휴즈를 사용할 수 있는 휴즈홀다가 있으며 AC인렛이 있습니다.

후면 사진 몇 장 더 있습니다.
sd20120719 010.jpg

sd20120719 011.jpg

파소스 MK2의 전기적 제원입니다.
형식: 무귀환으로 구성된 트랜스 드라이브 2A3 디퍼렌셜 파워앰프
1. 출력:
논클립 출력: 9.2W + 9.2W
최대 출력: 18W + 18W
2.  이득:
파워앰프로 동작시: 36배 ( -6dB 아테네이터를 최소로 줄였을 때: 18배 )
인티앰프로 동작시: 280배  ( -6dB 아테네이터를 최소로 줄였을 때: 140배 )
3. 주파수 특성:
하한 주파수: -3dB   10Hz
상한 주파수: -3dB    49.1KHz
4. 사용 진공관:
2A3 * 4개    5U4GB  *  2개    ECC82/12AU7  * 1개     ECC99  * 2개
5. 크기: W520   H200   D370
6. 중량: 23.5kg

sd20120719 012.jpg

파소스 MK2의 음질은 배음이 풍성하고 유려합니다.
하늘거리는 음이라고 정평이 있는 2A3이지만 무귀환으로 구성시에만 그런 음을 느낄 수 있습니다.

파소스 MK2는 무귀환으로 구성되어 진공관 고조파가 감쇠되지 않아 진공관 본래의 음색이 그대로 재현됩니다.

sd20120719 013.jpg

6월 16일 주문하신 이*수 선생님의 파소스 MK2입니다.
주문하신지 오랜 시일이 지났지만, 재촉하지 않으시고 기다려 주신 고마운 마음에 더욱 정성을 다하였습니다.

현재 에이징 잘 하고 있으며 토요일(21일) 이후 언제든지 납품할 수 있습니다.

sd20120719 014.jpg

고맙습니다.
