EL34 싱글 인티앰프 비올레타 MK2

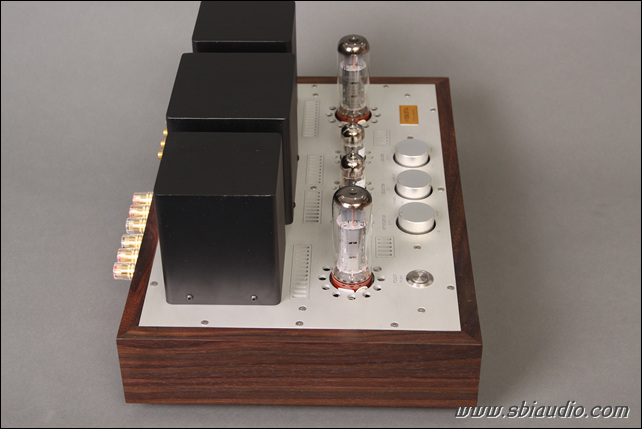

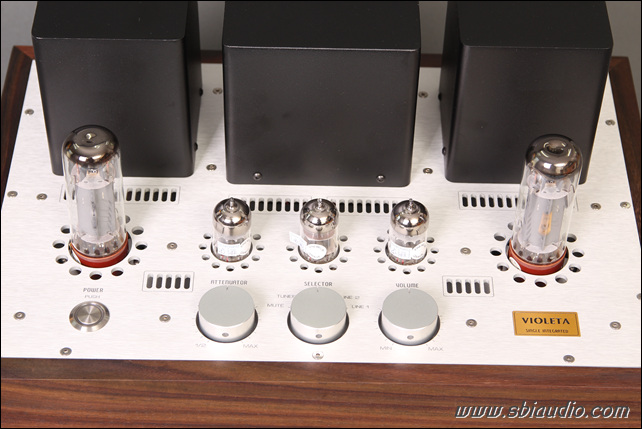

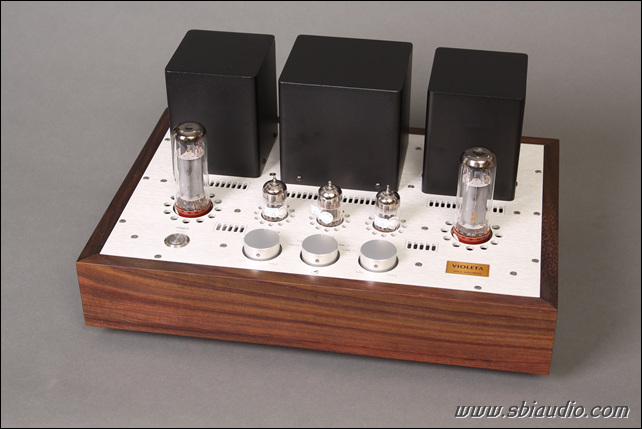

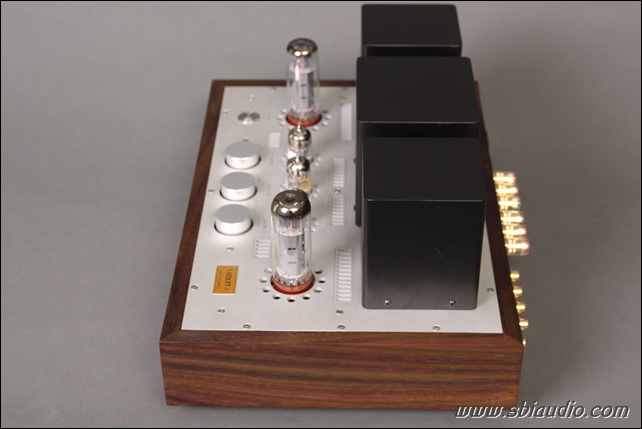

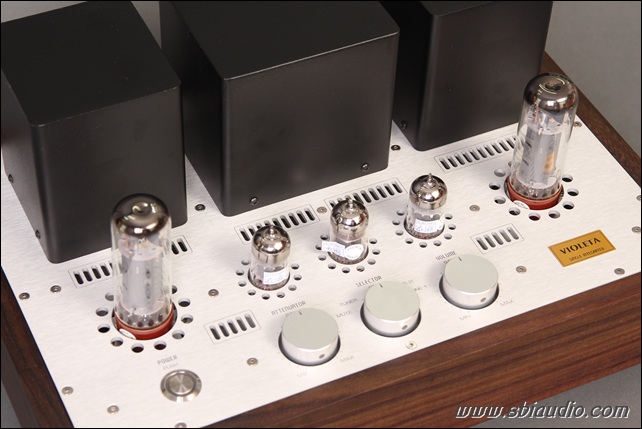

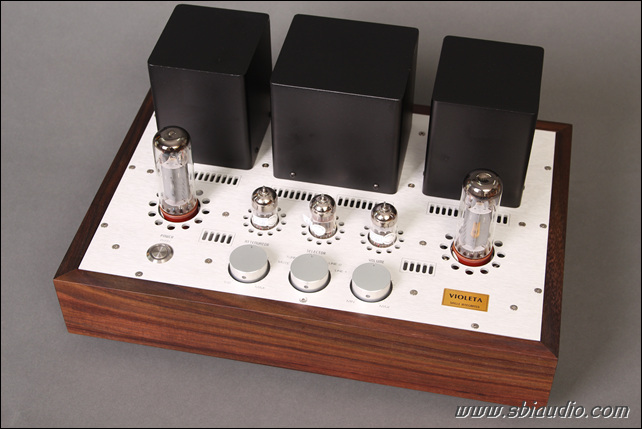

비올레타 MK2입니다.





비슷한 시기에 세 분이 주문하시어 3대를 동시에 진행하고 있었지만,

몇 개의 부품이 품절이어서 모두 완성하지 못하고 어제 한 대를 우선 완성하게 되었습니다.



비올레타는 반도체 앰프를 사용하시던 분이나 평소 진공관 오디오를 마음에 두고 계셨던 분이라면, 진공관의 음색을 가장 흡족하게 느껴 보실 수 있는 앰프라고 생각합니다.



비올레타가 싱글방식의 앰프이기에 조금 더 나긋나긋한 소리로 되며,

가장 진공관 다운 소리라는 평가를 받고있는 12AX7을 초단으로 하여 무귀환 증폭기로 구성하였기 때문입니다.

초단의 음색이 전체적인 음질의 기초가 된다고 생각합니다.



같은 진공관 앰프라도 부귀환이 많이 적용된 앰프라면, 진공관 앰프의 나긋나긋하고 유려한 음색을 느끼기는 어려울 것입니다.









많은 분들이 부품이 바뀌면 앰프의 음질이 바뀔 것이라고 생각하십니다.

그러나 회로가 바뀌어서 나타나는 음질의 정도는 부품이 바뀌어 나타나는 정도와 비교되지 않을 정도입니다.



회로를 연구하고 그 결과로서 나타나는 음질의 변화는 마니아를 귀 기울이게 합니다.









저는 운이 좋아(그저 저의 생각으로...) 진공관 소자와 반도체 소자를 교과서로 공부한 세대입니다.



한 때는 반도체 회로에 매료되어 진공관을 쳐다보지 않던 때도 있었습니다.



한 번 몰입하면 끝을 보듯이 하는 마니아의 기질을 발휘하여 반도체 소자로 구성되는 증폭기 회로를 공부하고 연구하며,

그 당시 유행하던 A급 앰프를 FET로 구성한 50W 모노블록 파워앰프를 설계, 제작하여 운용하기도 하였습니다.



방열기로 4개의 면을 구성하여 혼자 들기 버거울 정도의 크기로 물량투자를 하였지만, 전기요금이 많이 나와 부득이 A급 10W로 줄여 사용하는 수난을 겪기도 하였습니다...^^



그즈음 회로를 연구하고 결과를 분석하는 과정에서 반도체 소자의 한계를 절감하였습니다.



*. 소자의 상세 특성은 기술컬럼의 내용을 참조하여 주십시오.









아무리 설계를 잘 하여도, 잘 제작하여도 소자가 안고 있는 문제를 근본적으로 극복하기는 어려운 것입니다.



이런 상황에 이르러 다시 진공관 앰프에 관심을 가지게 되었으며,

진공관 소자를 이용한 회로 구성에 대한 연구를 하게 된 계기가 되었습니다.









현존하는 모든 회로는 모두 좋은 결과를 얻기 위하여 설계되었을 것입니다.

그러나 설계자가 소자에 대한 이해가 부족하다면 처음 마음먹었던 대로 되지는 않습니다.



요즘은 반도체 회로에 소자만, 진공관으로 바꾼 회로도 많이 있습니다.

이런 경우는 진공관 소자에 대한 이해 부족의 결과라고 생각합니다만, 각 소자의 특성에 맞는 회로가 필요합니다.









눈앞에는 분명히 진공관 앰프가 동작하지만, 들리는 소리는 반도체 앰프의 소리와 별반 다르지 않는 경우를 경험하셨을 것입니다.



비올레타는 진공관의 특성을 충분히 발휘할 수 있는 회로로 구성하였으며 부귀환의 량을 최소화하여 진공관 고유의 고조파가 감쇠되지 않도록 하였습니다.



이런 회로적 조치로 배음이 공간을 가득 채우는 유려한 음질로 완성되었습니다.









그리고 정전압 전원회로를 채용하여 전압의 변동에 관계없이 안정된 동작을 하도록 하였습니다.

우리나라는 전원 전압의 변동이 크지 않아 이렇게까지 하지 않아도 됩니다만,

고성능, 고음질을 추구하고 있기에 적용하였습니다.



정전압이라는 것은 입력이 변동하여도 출력전압은 변하지 않는 것을 뜻하는 것인데 리플에도 그대로 적용되어 B+전원의 품질이 향상됩니다.



전원의 품질이 좋아지면 S/N비가 향상되어 음질에도 유리하기 때문입니다.

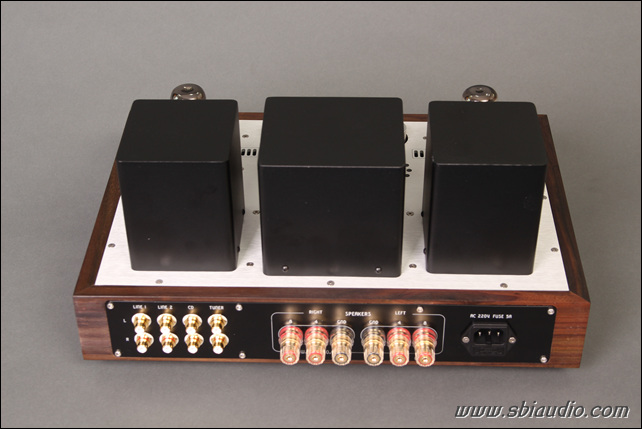

비올레타 MK2의 후면입니다.





좌측에 4계통의 입력을 받을 수 있는 RCA단자가 있으며 중앙으로는 4옴과 8옴의 스피커를 연결할 수 있는 바인딩 포스트 단자가 있습니다.



후면 사진 한 장 더 있습니다.





오늘 소개해 올리는 비올레타는 전** 선생님의 비올레타 MK2입니다.





비올레타 MK2의 내부입니다.

사정상 해상도를 조금 낮추었습니다.





비올레타 MK2의 전기적 스펙입니다.
형식: 울트라리니어 접속에 의한 EL34 싱글 인티앰프
1. 출력: 8W + 8W
2. 이득: 180배
-6dB 아테네이타 최소시: 90배
3. 주파수 특성: -3dB 3W 출력시 기준
상한 주파수: 39.36KHz
하한 주파수: 11Hz
4. 입력: 언밸런스 4계통
5. 출력: 4옴, 8옴
6. 사용 진공관: 12AX7 * 1 12AY7 * 2 EL34(6L6GC) * 2
7. 크기: W400 H195 D275 (단자류 포함 300)
8. 중량: 16kg





회로 내의 모든 배선은 하드와이어링으로 제작하였으며,

저항은 +- 1%오차의 PRP 저항과 전력이 필요한 부분에는 3W의 피막저항을 사용하였습니다.

커플링 콘덴서는 메탈라이즈드 필름 콘덴서를 사용하였습니다.



전원용 콘덴서는 삼화콘덴서의 장수명 콘덴서를 사용하여 초기 특성이 오래도록 변하지 않도록 회로적, 기구적 배려를 하였습니다.

자주 사용하는 셀렉타는 내구성과 사용상 감촉을 고려하여 일본의 세이덴 제품으로 하였습니다.



그러나 이런 모든 결과가 음질로 만족하지 못한다면 큰 의미는 없을 것입니다.



공간을 가득채우는 배음과 함께 나긋나긋하며 온화한 음질의

비올레타 MK2의 음질을 직접 청음해 보시길 기대합니다.









현재 전원트랜스 위에 부착되는 명판이 준비되지 않았습니다.

준비중에 있으며, 3일간의 에이징이 끝나는 화요일 이후에는 부착해 놓을 수 있습니다.





2014년 1월 1일 이후 언제든지 납품이 가능합니다.

고맙습니다.
