2A3 디퍼렌셜 파워앰프 푼타 뮤지카 LE (모노블록)

2,097

2014.06.26·by 서병익

2,097

신모델 파워앰프입니다.

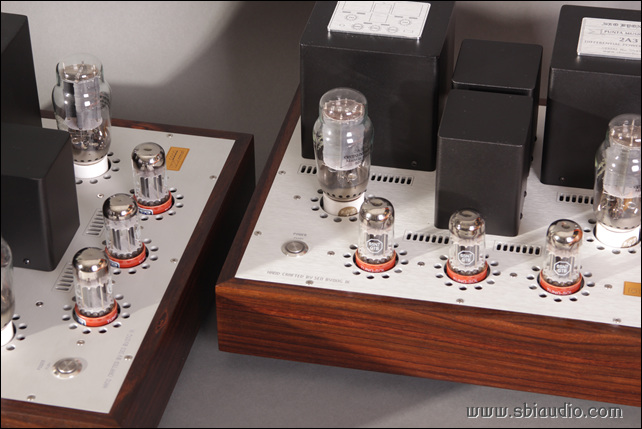

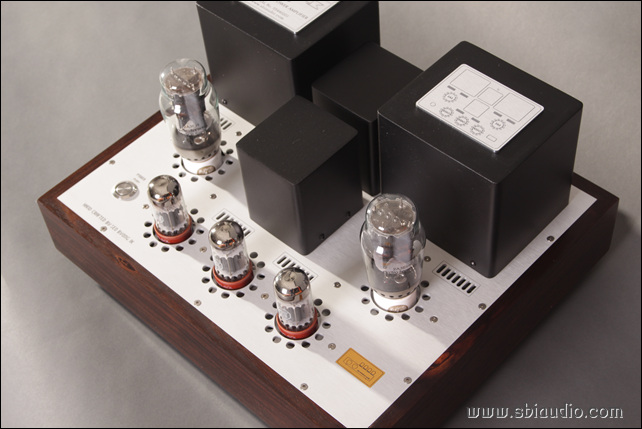

20140626푼타뮤지카 모노블록 LE 016.jpg

2A3를 디퍼렌셜로 구동하는 "푼타 뮤지카 LE" 파워앰프입니다.

신모델입니다만,

푼타 뮤지카의 출력단과 동일한 구성을 하고 있어 모델명을 그대로 사용하였습니다.

출시된 모델이 많아지면서 모델명 작명이 앰프 만드는 것보다 어려운 상태가 되었습니다... ^^

기존 버전과 구분하기 위하여 LE 버전으로 명명하였습니다.

푼타 뮤지카 LE 버전은 모노블록으로 구성하였고 초단과 드라이브단을 새롭게 설계하였습니다.

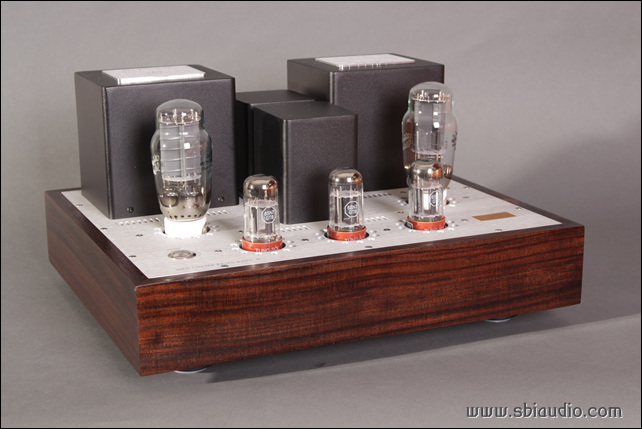

20140626푼타뮤지카 모노블록 LE 002.jpg

출력단이 같은 구성이라 하여도 초단과 드라이브단이 바뀌면,

결과로서 음질은 달라집니다.

특히, 드라이브단의 논클립 출력 전압은 63V로 높아져 2A3를 더욱 강력하게 드라이브하게 되었고,

매우 높은 주파수 특성을 실현하였습니다.

무귀환으로 높은 주파수 대역까지 확보하여 얻을 수 있는 음질적 장점은 높은 해상도와 더불어 고음이 자극적이지 않다는 것입니다.

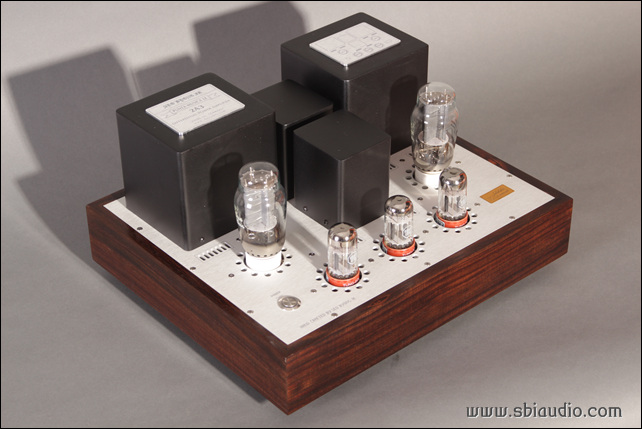

20140626푼타뮤지카 모노블록 LE 006.jpg

푼타 뮤지카는 출력단이 디퍼렌셜로 구성되었습니다.

이런 구성은 흔치 않은데,

많은 물량투자를 하고도 출력은 싱글앰프의 두 배 정도에 지나지 않는다는 약점을 가지고 있습니다.

가능한 1W라도 높아야 판매에 조금이라도 유리한 것이 사실인데,

많은 물량투자를 하고도 큰 출력을 얻을 수 없다면, 상품가치로서는 불리할 수도 있기에 그렇습니다.

그러나 음질적인 측면에서 본다면,

싱글앰프와 푸시풀앰프의 장점을 아우르는 매력적인 음질로 비교의 대상을 찾기 어렵습니다.

이 부분이 디퍼렌셜 파워앰프가 존재하는 이유이기도 합니다.

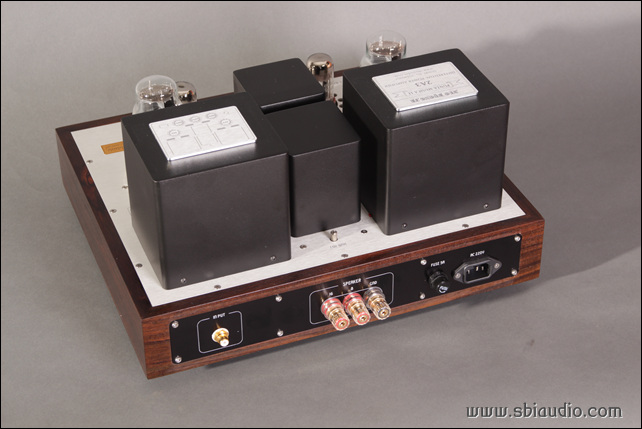

20140626푼타뮤지카 모노블록 LE 010.jpg

푼타 뮤지카 LE의 출력은 9.2W입니다.

2A3를 A급 푸시풀 파워앰프로 동작시켜도 출력 15W를 얻을 수 있습니다만,

그것과 비교하여도 작습니다.

그러나 논클립 출력으로 9.2W일 뿐 클립핑 이후에도 출력은 계속 상승하여 최대 18W까지 이릅니다.

보여지는 출력의 수치가 줄어들었을 뿐,

스피커 구동력이나 제동력은 오히려 증가하여 탄력있는 저음과 함께 싱글앰프의 청아함이 느껴집니다.

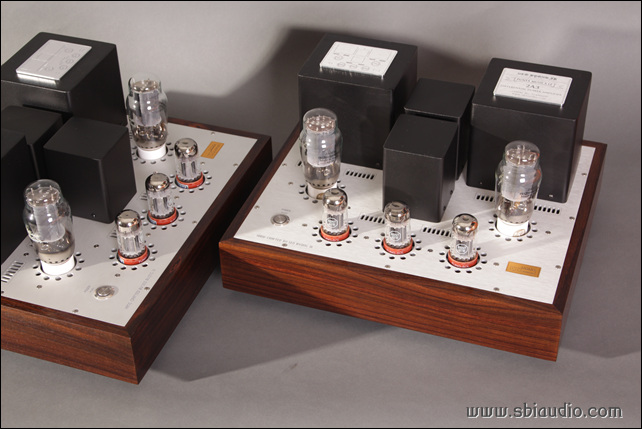

20140626푼타뮤지카 모노블록 LE 011.jpg

이번에 발표하는 푼타 뮤지카 LE는 고음압 스피커를 사용하는 것을 전제로 높은 S/N비를 실현하기 위하여 회로 설계부터 실장까지 많은 정성을 드렸습니다.

파소스를 비롯하여 푼타 뮤지카 계열의 앰프가 높은 S/N비를 가지고 있습니다만,

주문하신 분께서 사용하실 스피커가 아방가르드인 것을 감안하여 더욱 회로적 배려를 하였습니다.

그 결과 93dB의 턴베리 스피커에 귀를 바짝 대어도 푼타 뮤지카 LE 전원의 ON/OFF 상태를 구분하지 못할 정도가 되었습니다.

음압감도 107dB 정도되는 아방가르드 스피커와 직접 연결해 보지는 못했지만,

반도체 앰프에 버금가는 정도의 S/N비를 실현하였습니다.

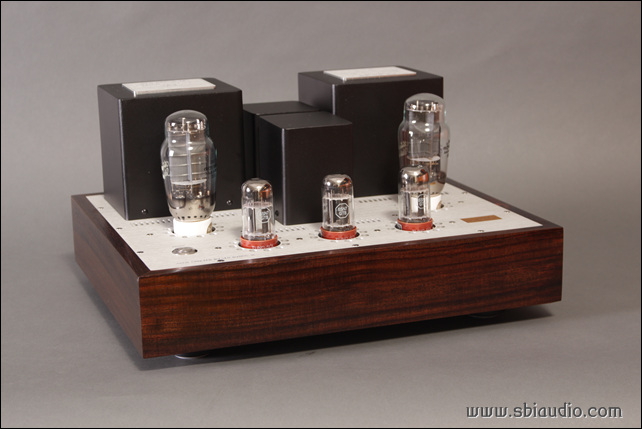

20140626푼타뮤지카 모노블록 LE 012.jpg

푼타 뮤지카 LE의 전기적 제원입니다.

형식: 2A3를 인터스테이지드라이브하는 무귀환 증폭의 디퍼렌셜 모노블록 파워앰프

1. 논클립 실효출력: 9.2W(최대출력 18W) /모노블록
2. 이득: 25배
3. 주파수특성 (2W 출력시 기준)
고역 상한 주파수특성: -3dB    47.93KHz
저역 하한 주파수특성: -3dB    5Hz
4. 스피커 부하 임피던스: 8옴/ 16옴
5. 사용 진공관: 2A3 * 2개,   6SN7 * 3개 /모노블록
5. 크기: W390 D350 H210 (같은 크기로 두 대가 한 조입니다.)
