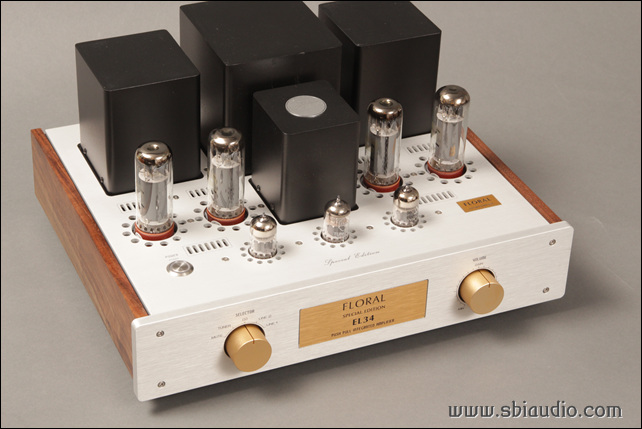

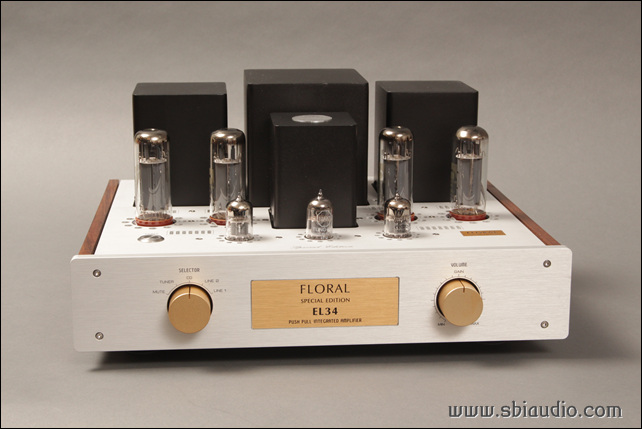

32W + 32W EL34 푸시풀 인티앰프 플로랄 SE









푸시풀 인티앰프 플로랄 SE입니다.



거의 완성 단계에 있었지만,

일부 부품의 품절로 완성하지 못하고 대기상태로 있었습니다.

오늘 품절이었던 부품이 입고되어 체결하므로써 완성되었습니다.





EL34를 푸시풀로 구동하는 플로랄 SE는 출력 32W + 32W를 출력합니다.



조금 더 높은 출력으로 할 수도 있지만, 음질을 위하여 전류를 더 늘렸기에 출력은 조금 줄어들었습니다.





그러나 진공관 앰프로 32W는 이미 고출력이며,

반도체 앰프 300W에 버금가는 음감을 느끼실 수 있습니다.













진공관 앰프를 설계할 때는 항상 좋은 결과를 얻기 위하여 연구하지만,

상반되는 내용이 있어 극복하기는 쉽지 않습니다.



특히, 정해진 조건속에서

음질과 출력 모두를 충족시키려는 설계를 하는 것이 그렇습니다.



좋은 음질을 위해서는 회로의 동작 전류를 가능한 한 크게 늘려야 하지만,

진공관의 플레이트 손실은 정해져 있기에 무작정 늘릴 수도 없습니다.



두 가지의 상반된 내용을 극복해고 두 가지 모두를 적절한 선에서 조화를 이루도록 하는 것이 설계의 기본이라고 생각합니다.





이런 조화속에서도 전류를 증가시키는 것이 음질 향상에 효과적입니다.

다만, 전류를 늘리면 B+ 전압을 줄일 수밖에 없어 출력이 줄어드는 것을 감수해야 한다는 내용이 있습니다.









왜! 그런지 알아봅니다.

출력관 EL34의 최대 플레이트 손실은 25W입니다.



25W(전력) = 전류 × 전압



위의 공식은 전력을 나타내는 옴의 공식으로 전력으로 EL34의 플레이트 손실을 제시한 것입니다.

위의 공식을 보면,

플레이트 손실은 전압과 전류의 영향을 받습니다.





출력을 높이기 위하여 전압을 높이면,

반드시 전류를 줄여야 하는 구조로 되어 있습니다.



동작 전류를 줄이면 음질은 거칠어 지고,

소리는 가늘어집니다.



반대로,

좋은 음질을 위하여 전류를 증가시키면,

반드시 전압을 낮추어야 합니다.



그리고 전압을 낮추면 출력이 낮아집니다.



이런 내용이 좋은 음질을 목표로 제작된 앰프의 출력이 작아지게 되는 이론적 이유입니다.















플로랄 SE의 전기적 제원입니다.

형식: EL34를 울트라 리니어 접속으로 구동하는 푸시풀 인티앰프
1. 출력: 32W + 32W
2. 이득: 250배
3. 주파수 특성: 18W 출력 시 좌측 채널 -3dB 기준,
상한 주파수: 74.38KHz
하한 주파수: 8Hz
4. 사용 진공관: 12AX7 * 1개, 12AY7 * 2개, EL34 * 4개
5. 입력 임피던스: 100KΩ
6. 입력 단자: RCA 단자 4 계통
7. 출력 스피커 임피던스: 4옴, 8옴
8. 크기: W390 × D350(단자류 포함) × H205
10. 중량: 20.5kg

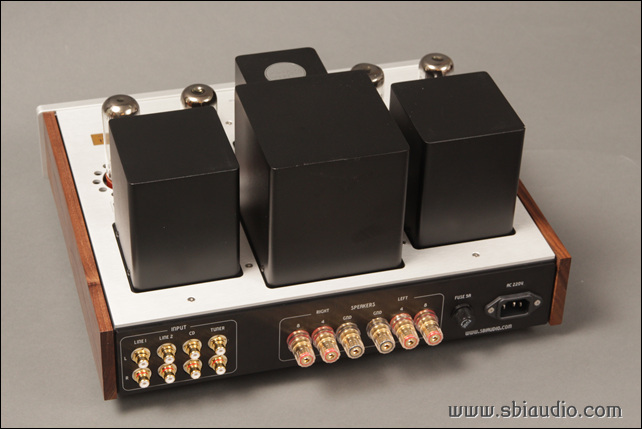

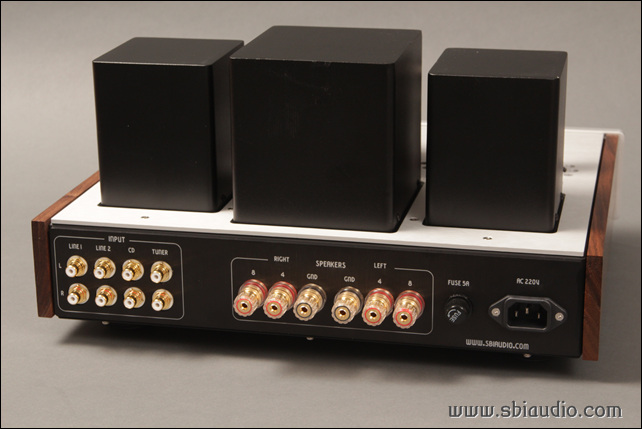

플로랄 SE의 후면입니다.







좌측으로 4계통의 RCA 입력 단자가 있으며,

중앙으로는 4옴과 8옴 스피커를 사용할 수 있는 바인딩 포스트 단자가 있습니다.















그 옆으로는 5A의 세라믹 휴즈를 사용할 수 있는 휴즈 홀다가 있습니다.

우측으로는 220V AC인렛이 있습니다.







플로랄 SE는 유연함과 나긋나긋한 음질이 돋보입니다.

유려한 배음이 공간을 가득 채웁니다.



강력한 스피커 드라이브능력은 나긋나긋함을 더욱 돋보이게 하는 플로랄의 매력이라고 생각합니다.







11월 8일 주문하신 이 ** 선생님의 플로랄 SE입니다.



정성을 들여 제작하였고 깔끔하게 마무리 되었습니다.

22일(화요일) 이후 언제든지 납품이 가능합니다.

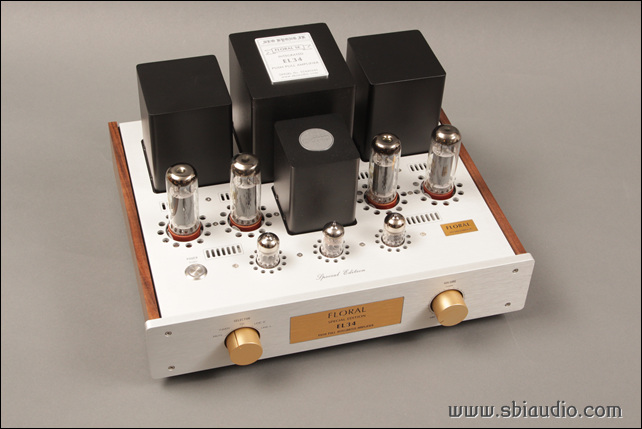

전원 트랜스위에 부착하는 명판이 나중에 입고되어 부착 후 찍은 사진입니다.





고맙습니다.
