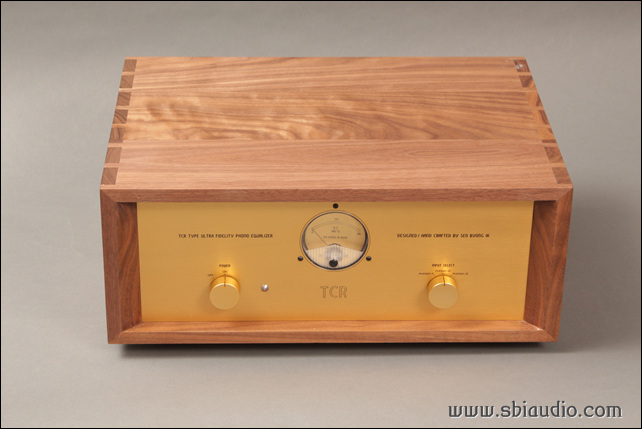

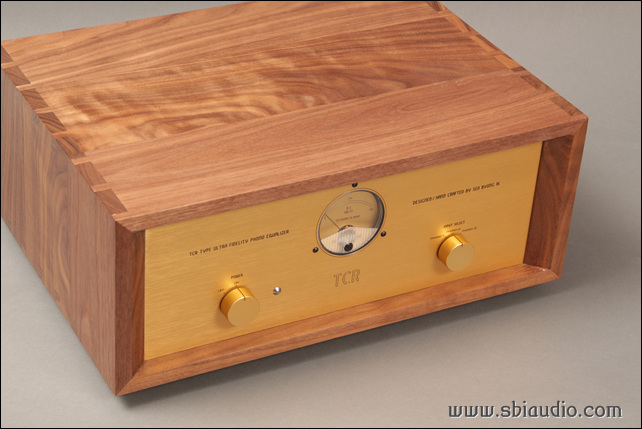

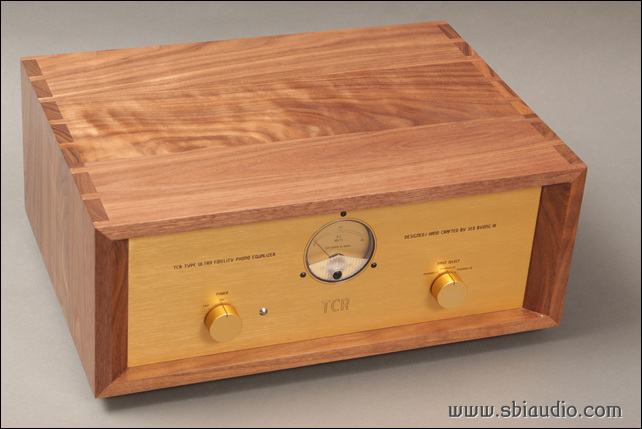

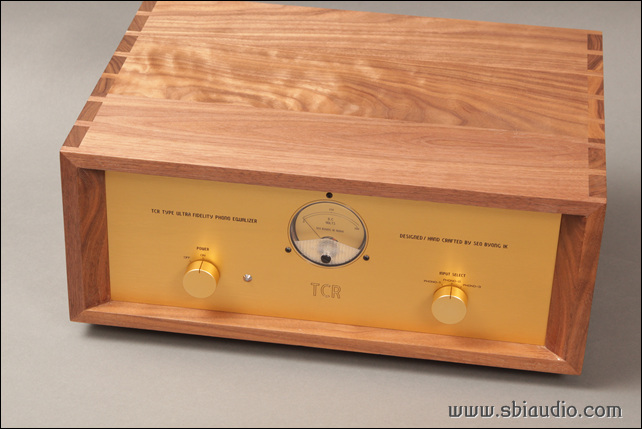

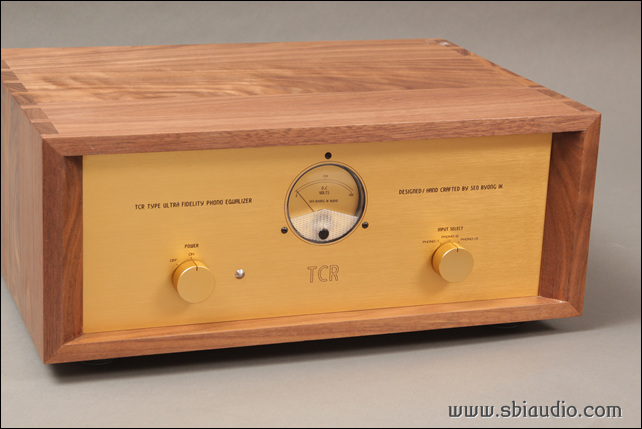

포노앰프 TCR SE







새해를 맞아 즐겁게 지내고 계시는지요?

모든 분이 항상 건강하시고 평안하신 한 해가 되셨으면 좋겠습니다.



새해 복 많이 받으십시오.. 꾸벅





요즘, 국내에서도 일부 가수들은 LP로 음원을 출반하기도 하고 세계적으로도 LP가 다시 주목받고 있습니다.



그리고 LP를 즐겨 들으시는 마니아도 꾸준히 증가하는 것 같습니다.













디지탈 음원이 아무리 발전을 한다 해도 LP보다 더 좋을 수는 없을 것입니다.



그런 의미에서 본다면,

LP를 선호하는 것은 당연한 현상이라고도 생각합니다.



조금 불편한 것을 감수하고, 재미라고 생각하실 정도라면 LP 마니아가 분명합니다.





포노앰프의 회로적 발전사를 보면,

다양한 방식이 있고 각각의 장, 단점이 존재합니다.



저 자신이 마니아이기에 다양한 등화방식의 포노앰프를 사용해 보았습니다만,

그중 CR형 등화방식을 채택한 포노앰프가 음질적으로 돋보였습니다.













그러나, CR형 등화방식을 채택한 이유만으로 음질이 좋아지는 것에는 한계가 있습니다.

그 이유는 CR형 등화방식이 근본적으로 갖고있는 회로적 한계를 얼마나 극복하였는가! 에 따라 음질이 결정되기 때문입니다.





이것이 CR형 포노앰프가 주로 고급 포노앰프에 채택되는 이유이기도 합니다.



CR형은 근본적으로 두 가지의 난제를 가지고 있습니다.















CR형의 첫 번째 난제는

높은 S/N비를 확보하기 어렵다는 것입니다.



그러나 정밀하게 설계된 회로를 선택하고 합리적인 배치를 하면 반도체 포노앰프에 버금가는 정도의 S/N비를 확보하는 것이 가능합니다.



TCR에서는 근본적인 취약점을 해결하기 위하여 다음과 같은 조치를 취하였습니다.



1. 전원부에는 누설자속이 매우 적은 전원 트랜스를 사용하였습니다.



이 전원 트랜스는 CE규격의 트랜스를 제작하는 곳에서 제작하였고 출력 트랜스에 주로 사용되는 Z 코아를 사용하여 제작하였습니다.



에폭시 몰딩을 하여 물리적 울림 현상도 최소화 하려 노력하였습니다.



2. 방열 정류관인 6CA4를 통하여 출력된 맥류를 콘덴서로 평활한 후 FET로 구성된 리플필터를 경유하도록 하였습니다.



이 리플필터 회로는 통상의 초크코일을 사용한 회로에 비하여 100배 이상의 리플 제거 능력을 가지고 있습니다.



리플필터를 통과한 B+ 전원의 직류는 배터리에 버금갈 정도의 수준으로 TCR의 S/N비를 향상시키는 중요한 역할을 하고 있습니다.



FET로 구성된 이 리플필터는 서병익오디오의 모든 프리앰프 및 소스기기에 실장되고 있으며,

성능 및 안정성은 그동안 출시된 제품에 의하여 검증되고 있습니다.







또한, 전압 증폭부의 정밀 설계하고 합리적인 배치로 위의 문제를 해결하였습니다.



통상적인 음량을 듣는 볼륨위치에서는 화이트 노이즈 및 어떠한 험도 들리지 않습니다.



이때의 조건은 음압감도 96dB의 SP-03 스피커에 칼리오페 파워앰프와 칸타레 SE 프리앰프를 매칭하였을 때입니다.

















CR형 등화방식의

두 번째 난제는 고음 대역에서의 허용 입력전압이 낮다는 것입니다.



이 문제는 높은 논클립 전압을 확보하여 해결하였습니다.



서병익 발명특허로 제작된 TCR SE는 논클립 출력 전압 53V입니다.



세계적으로도 유례없는 높은 논클립 전압에 의하여 TCR회로 내부에서는 어떠한 경우에도 파형 클립핑 현상이 발생하지 않습니다.

TCR이 온화한 이유이며, 폭발적인 총주에서도 음이 엉키지 않는 이유이기도 합니다.



마란츠 #7 포노부의 논클립 출력전압이 17~ 18V 정도인 것을 감안하면 논클립 전압 53V의 의미를 가늠하실 수 있을 것입니다.





시중에는 다양한 등화방식을 채택한 포노앰프가 존재하며,

각각의 등화방식으로 설계되지만,



포노앰프에서 음질이 정해지는 것은 증폭기의 회로 구성에 있으며, 회로 설계기술이 중요해지는 이유입니다.



회로기술과 기술적 배려로 CR형의 단점을 극복한 TCR SE 포노앰프를 청음함으로써 국내 회로기술의 정도[程限]를 평가하여 주십시오.



아무리 회로적 기술우위를 강조하여도 만족스러운 음질이 아니라면,

의미없는 일이기에 더욱 그렇습니다.





*. TCR SE의 음질을 조금 더 자세히 알고 싶으신 분은 현재 사용하고 계신 포노앰프와 비교 청음을 해 보실 수 있습니다.









TCR SE의 전기적 제원입니다.
형식: 트랜스 드라이브 방식의 CR형 RIAA포노앰프
1. 증폭도(1KHz 기준): 200배
2. 논클립 출력전압: 53V
3. 입력 임피던스: 47k
4. 입력: 언밸런스 3계통(옵션 선택 시 승압 트랜스 내장됨)
5. 출력 형식: 밸런스, 언밸런스 선택 스위치 있음
6. 사용 진공관: 전압 증폭관 12AY7 × 2, 출력관 ECC99 × 2, 정류관 6CA4 × 1
7. 크기: W455 × D320 × H173
8. 무게: 13.5Kg

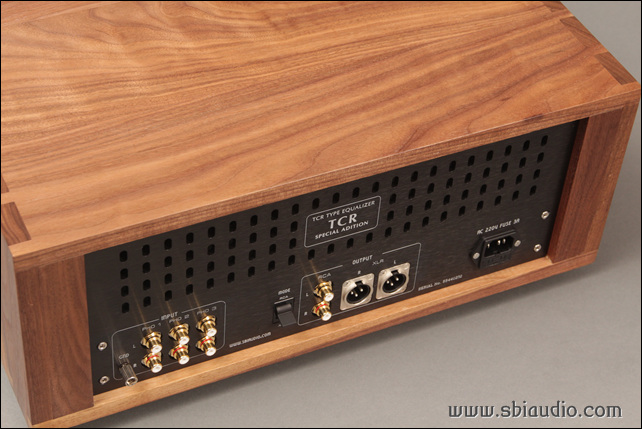

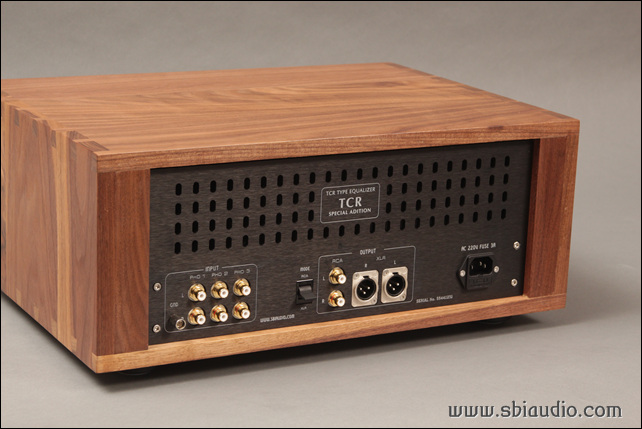

TCR SE의 후면입니다.







좌측으로 3 계통의 RCA 입력을 받을 수 있는 단자가 있습니다.

그중  포노1에는 승압 트랜스가 내장되어 있습니다.



승압비는 16배이며,

주문하신 분의 요청에 의하여 결정되었습니다.

















중앙에는 XLR과 RCA출력 단자가 있습니다.

그 옆에는 출력 선택 스위치가 있습니다.

이 스위치로 RCA와 XLR 출력중에서 1계통만 선택하여 사용합니다.



하단에는 일련번호가 각인되어 있습니다.















2014년 11월 20일 주문하신 전** 선생님의 TCR SE입니다.



일부 부품이 품절이었고 외국에서 수입되는 형편상 이렇게 늦어졌습니다.

오래도록 기다려 주시어 고맙습니다.



 2014년 12월 30일에 완성하였지만, 소개는 2015년에 하게 되었습니다....



지금 청음실에서 에이징을 겸한 히어링 테스트를 하고 있습니다.



1월 5일(월) 이후 언제든지 납품이 가능합니다.





고맙습니다.
