차폐트랜스 ST-2000







어느덧 설 연휴 마지막 날입니다.

편안하신 연휴 보내셨는지요?



고향을 다녀오신 분이라면 귀경길에 고생 많이 하셨을 텐데....

휴일의 마지막 밤을 편안히 지내셨으면 좋겠습니다.

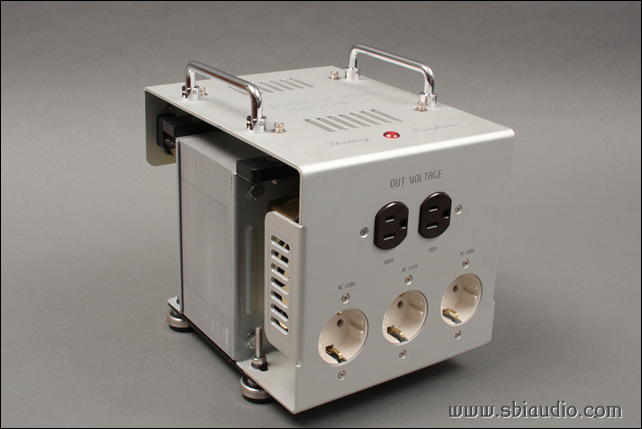

차폐 트랜스 ST-2000입니다.



오늘 제작하였습니다.

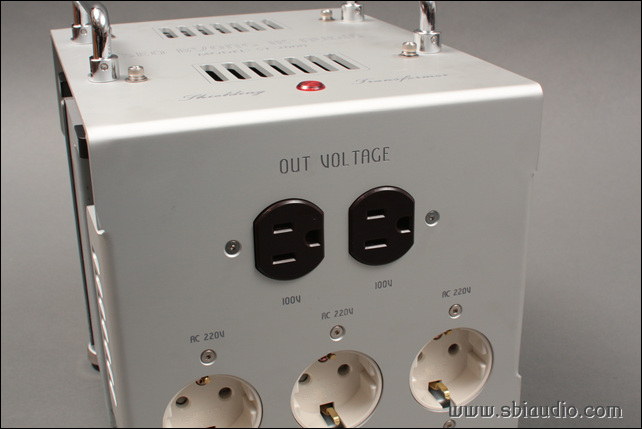

ST-2000은 100V 2구,

220V 3구의 콘센트를 준비하였습니다.





차폐 트랜스에서 요구하는 모든 이론적 내용을 정리하여 적용한 ST-2000은 차폐 트랜스의 능력을 완벽히 구현합니다.



전원 라인을 타고 들어 오는 노이즈 때문에 불편하시거나,

현재 차폐 트랜스를 사용하고 있지만, 노이즈 차단이 불안정한 경우 검토해 볼 수 있을 것입니다.

















차폐 트랜스의 핵심은 트랜스입니다.



출력 트랜스에 사용되는 Z코아를 사용하였고,

CE 규격의 제품을 생산하는 업체에 주문하여 납품받았습니다.





이 트랜스는 181 Z코아를,  90 적층하여 2kW의 용량으로 제작되었습니다.

완벽한 실드링으로 차폐 효과가 탁월합니다.













AC를 사용하는 트랜스는 구조상 자칫 코아가 떨리는 현상이 생길 수 있습니다.



이런 현상을 극복하기 위하여,

케이스를 비자성 체인 3T 알루미늄으로 하였고, 발생하는 열을 효과적으로 방출하기 위하여 측면을 오픈 구조로 하였습니다.



ST-2000의 외형은 이론적으로 그렇게 될 수밖에 없는 형태의 구조로 이루어져 있습니다.



트랜스의 특성을 염두에 두고 이론적인 내용을 해결하기 위하여 적용된 결과입니다.

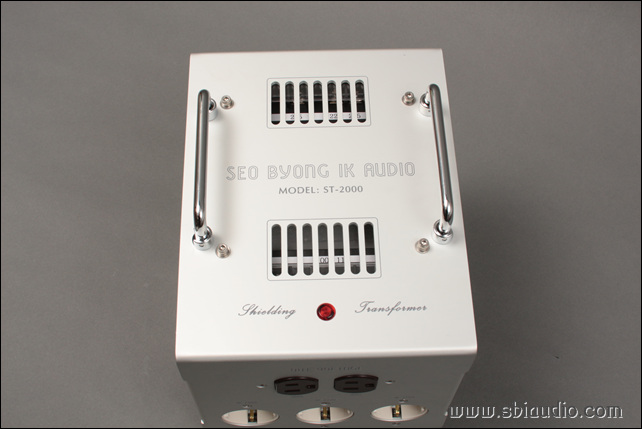

약 20kg의 무게를 고려하여 상판에 손잡이를 부착하였습니다.

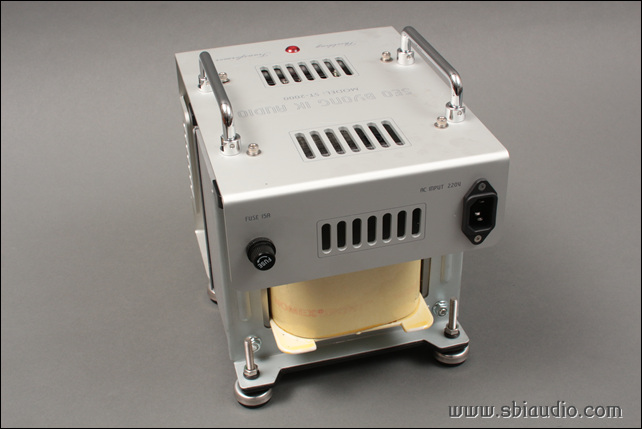

ST-2000의 후면입니다.

좌측에 15A의 퓨즈가 들어 있는 퓨즈홀다가 있으며,

우측으로는 AC인렛트가 있습니다.

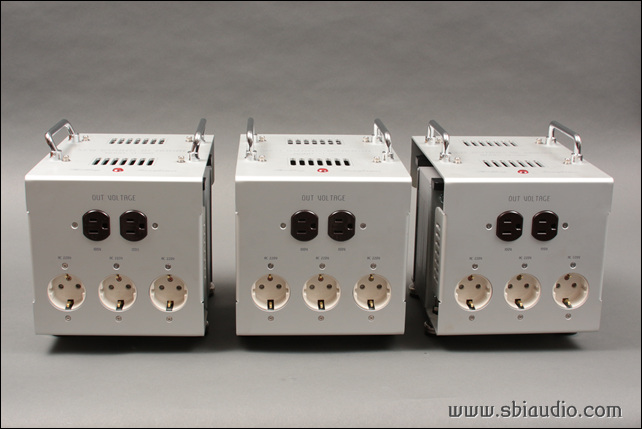

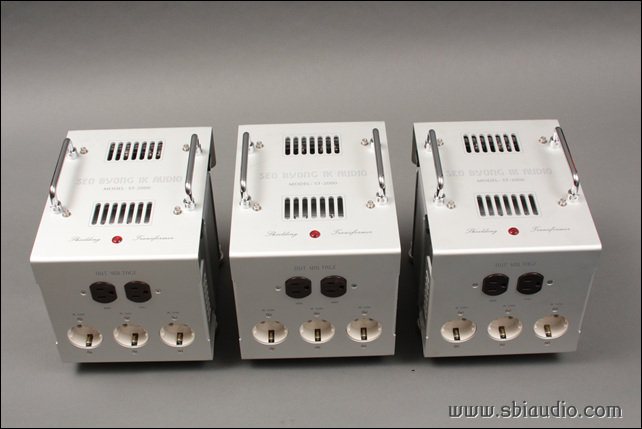

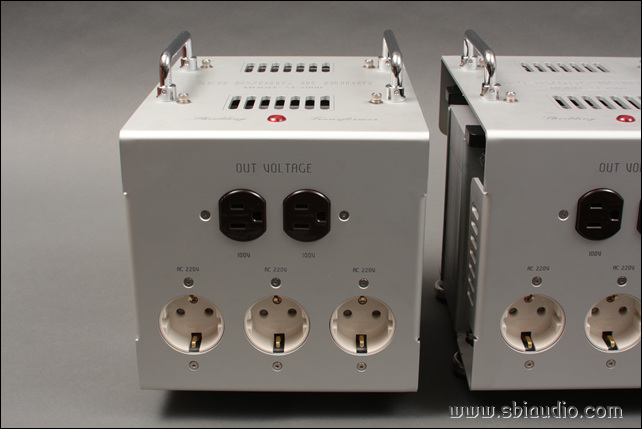

2대는 주문으로 제작하였으며,

1대는 여유분입니다.

이태* 선생님,

송종* 선생님의 차폐 트랜스입니다.



여유분으로 제작된 차폐 트랜스는 주문 즉시 받으실 수 있습니다.





고맙습니다.
