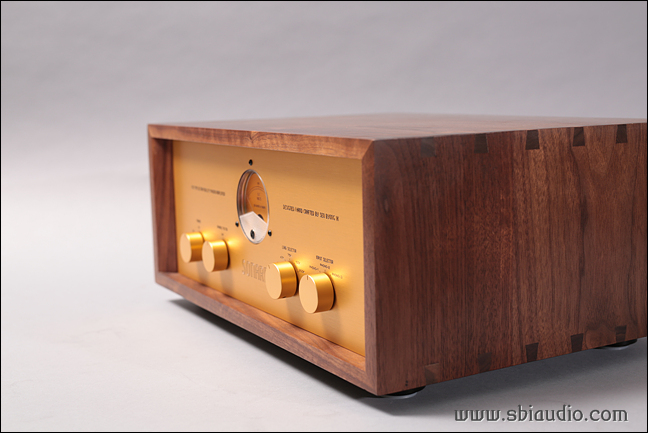

포노앰프 쏘나레 레퍼렌스 SE

쏘나레 레퍼렌스 SE 포노앰프입니다.

동시에 두 대를 제작하였습니다.

한 대는 지난 토요일 배선을 완료하여 에이징을 하고 있었고, 나머지 한대는 오늘 완성하였습니다.

서병익오디오에서는 총 4종류의 포노앰프를 준비하고 있습니다.

TCR과 가변 E,Q기능을 실장한 TCR 플래티늄, 그리고 로샤와 쏘나레 레퍼렌스 SE입니다.

그 중 쏘나레 레퍼렌스 SE 포노는 카트리지의 로드 임피던스를 셀렉타와 럼블필터를 실장하였습니다.

LP가 휘어 있으면 스피커의 우퍼가 흔들리는 럼블 현상이 발생합니다.

별거 아닌 것 같지만,

우퍼가 흔들리는 것을 눈으로 보게 되면 음악에 집중하기 힘듭니다.

이때 럼블필터를 ON 하면 30Hz 이하를 -6dB cut 하여 럼블 현상이 사라지게 됩니다.

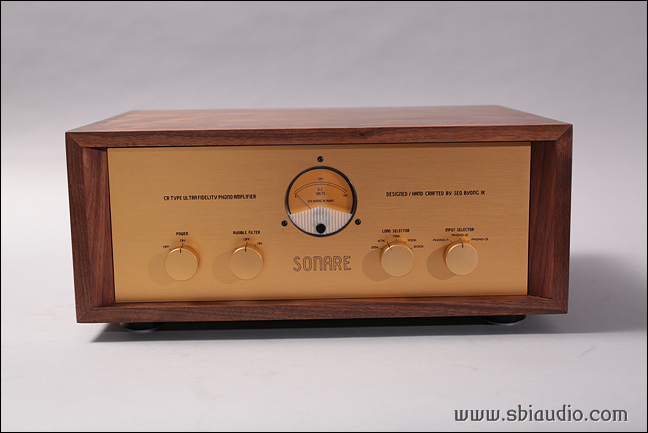

럼블 필터는 좌측에서 두 번째 있는 노브입니다..

카트리지를 구입하게 되면 해당 카트리지의 로드 임피던스의 최적치를 나타내는 제원을 보게 됩니다.

MM형은 대부분 47KΩ에 세팅되어 있지만,

이 저항치를 가감하면 고음 대역에서의 주파수 특성이 변화합니다.

모든 코일은 고음대역에서 공진주파수 대를 형성합니다.

카트리지도 코일을 감아놓은 형상이라 고음 대역에 공진 주파수 대역이 있으며 공진 주파수 대역은 피크가 형성됩니다.

공진 주파수에 의해 솟아있는 봉우리의 Q 값을 낮추기 위해 사용하는 저항이 댐핑저항이며,

이 저항치가 낮을수록 공진 주파수대의 상승 부분을 낮추는 작용을 합니다.

이런 용도로 사용하는 저항을 로드 임피던스라 하며

대부분 47KΩ에 세팅되어 있습니다만, 이 저항값을 가감하여 고음 대역에서의 음색 변화를 즐길 수 있게 한 것이 로드 임피던스 가변 셀렉타입니다.

저항값이 커질수록 고음이 더 화사해지고 반대일 경우 고음이 차분해집니다.

로드 임피던스 가변 셀렉타는 우측에서 두 번째 있는 노브입니다.

서병익오디오의 모든 포노앰프는 CR형 등화방식을 사용하고 있으며 매우 높은 S/N 비를 갖고 있습니다.

입력에 볼륨을 설치하지 못하는 포노앰프 특성상 높은 S/N 비는 반드시 필요합니다.

아무리 음질이 좋다 한들 험이 나는 포노앰프는 사용하기 힘들 것입니다.

그러나 실제로는 험이 나는 진공관 포노앰프는 많습니다.

수 천만 원대 포노앰프에서 험이 나기도 합니다.

진공관 방식의 포노앰프에서 험이 나는 것은 두 가지 중 하나입니다.

1. B+ 전원에 리플이 포함되어 있을 경우

2. 증폭단의 접지 배선이 이상적이지 않을 때입니다.

쏘나레 레퍼렌스 SE 포노에도 MOS FET로 구성된 리플필터를 적용하여 배터리에 버금가는 정도의 직류를 공급하여 높은 S/N 비를 실현하였습니다.

쏘나레 레퍼렌스 SE는 부품의 단자가 러그에 직접 납땜되는 하드와이어링 배선으로 하여 이상적인 접지 배선이 가능합니다.

이론에 입각한 배선으로 진공관 방식의 CR형 포노앰프지만, 반도체 포노앰프에 버금가는 높은 S/N 비를 실현하였습니다.

쏘나레 레퍼렌스 SE 전기적 제원입니다.
형식: CR형 이퀄라이저를 채용한 RIAA 포노앰프
1. 논클립 출력 전압: 62V
2. 이득: 200배 (1KHz 기준)
3. 사용 진공관: 정류관 6CA4 × 1   12AX7/ ECC 803S × 4   12AU7/ ECC 802S × 2
4. 승압 트랜스 내장:  옵션 (16배, 32배.. 선택 가능)
5. 크기: W454 × D330 × H185
6. 중량: 11.5kg

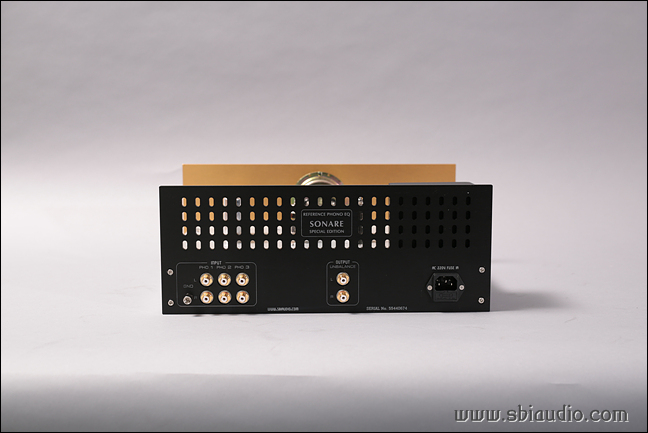

쏘나레 레퍼렌스 SE 포노앰프의 후면입니다.

좌측부터 3계통의 카트리지 입력을 받을 수 있는 RCA 입력 단자가 있으며 중앙에 RCA 출력 단자가 있습니다.

출력 단자 밑에는 제품 일련번호가 각인되어 있습니다.

우측의 AC인렛 내부에는 1A의 퓨즈가 들어 있습니다.

하드와이어링으로 배선된 내부입니다.

하드와이어링으로 배선한 내부이며,

두 대 모두 16배의 승압 트랜스를 내장하였습니다.

호두나무 케이스에 넣기 전입니다.

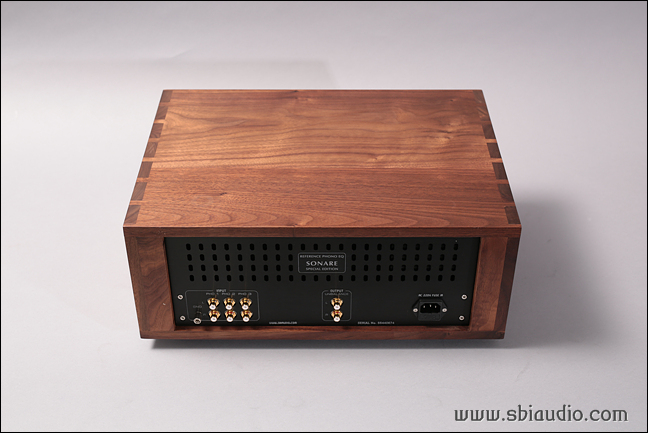

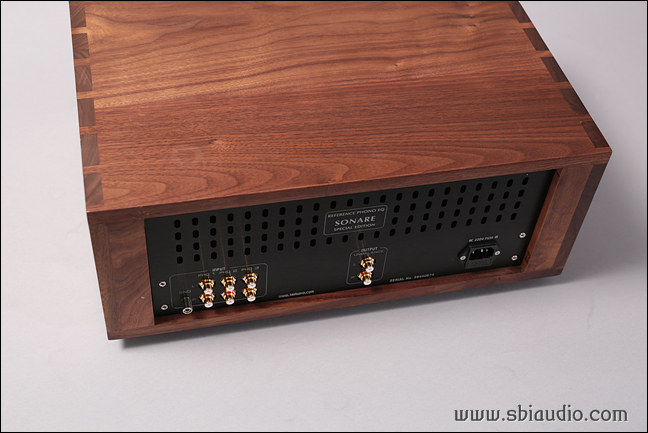

후면입니다.

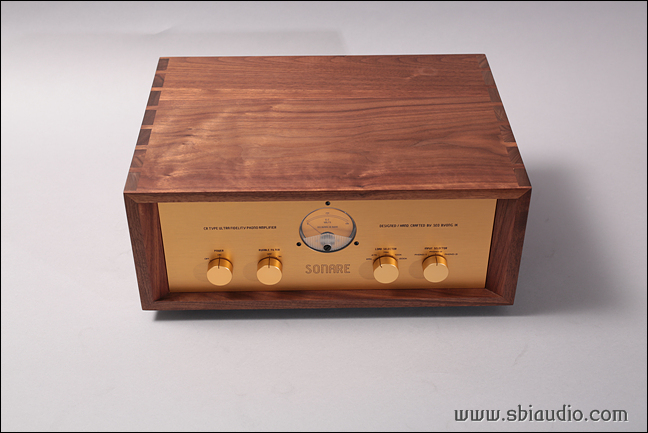

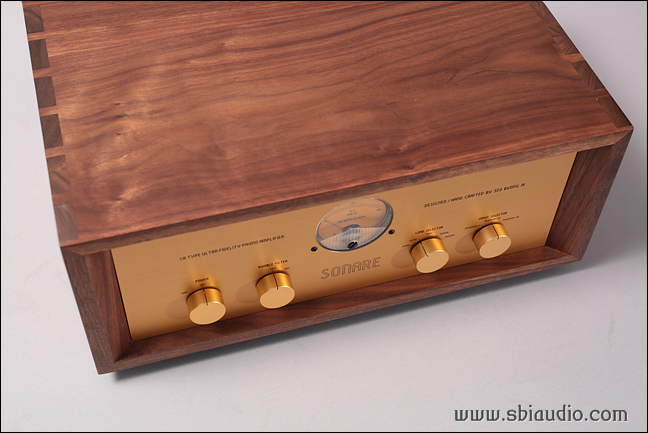

쏘나레 레퍼렌스 SE 포노앰프의 음질은 온화하고 나긋나긋합니다.

논클립 전압 62V로 인해 어떤 상황에서도 증폭하는 과정에서 파형이 클립핑 되는 일은 발생하지 않습니다.

쏘나레 레퍼렌스 SE의 음질이 유연하게 들리는 이론적 이유이기도 합니다.

이** 선생님의 쏘나레 레퍼렌스 SE 포노입니다.

지난 토요일 완성하여 계속하여 에이징을 겸한 히어링테스트를 하였으므로 수요일(28일) 이후 납품할 수 있습니다.

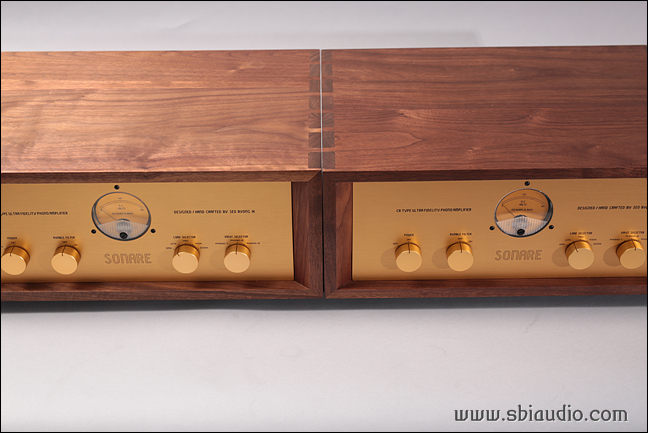

나머지 한 대는 청음용으로 제작하였습니다.

언제든지 방문하시면 쏘나레 레퍼렌스 SE 포노앰프를 청음하실 수 있습니다.

고맙습니다.
