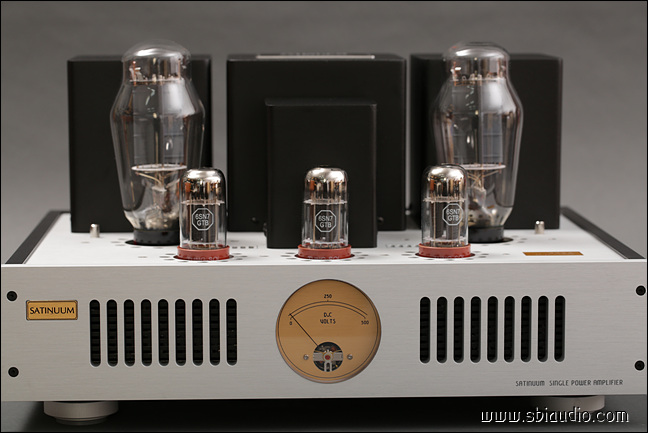

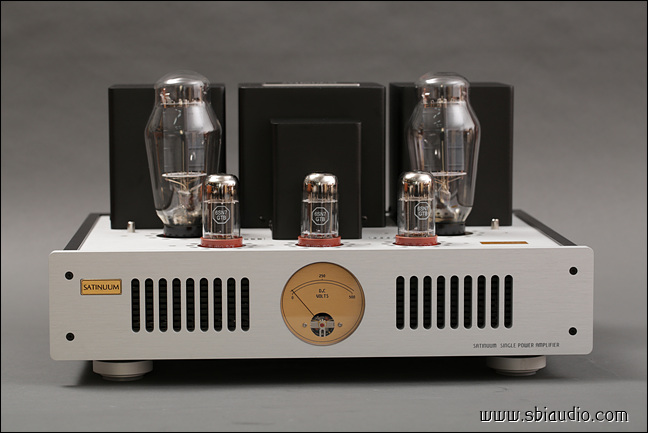

8W + 8W 2A3-40 싱글 파워앰프 새티늄
새티늄입니다.
지난 14일 완성되어 청음실에서 에이징을 겸한 히어링테스트를 하고 있었지만,
전면판의 메타 명판이 입고되지 않아 사진으로 소개하지 못하고 있었습니다.
착각하여 명판이 있는 줄 알고 있다가 나중에 급하게 주문하였는데,
마침 설 연휴로 늦어졌습니다.
명판이 입고되어 체결함으로써 완성되었습니다.
새티늄은 2016년 5월 출시되어 지금에 이르고 있습니다.
2A3의 플레이트 손실을 40W로 크게 늘린 2A3-40을 채용하여 출력 8W + 8W를 실현하였습니다.
새티늄의 초단은 GT관으로 쌍 3극관인 6SN7입니다.
이 진공관은 처음부터 오디오용으로 개발된 소신호 증폭용 진공관으로 적절한 증폭률과 함께 우수한 선형특성을 갖고 있습니다.
여유있는 전기적 특성으로 오래 사용할 수 있으며,
에이징이 될수록 더 나긋나긋하고 감칠맛 나는 음질로 익어 갑니다.
초단 증폭된 후,
다시 6SN7로 드라이브 증폭되어 2A3-40을 드라이브하게 됩니다.
주파수 특성을 향상하기 위해 출력 임피던스를 가능한 한 낮추려고 노력하였으며,
여유 있는 드라이브 전압을 확보하였습니다.

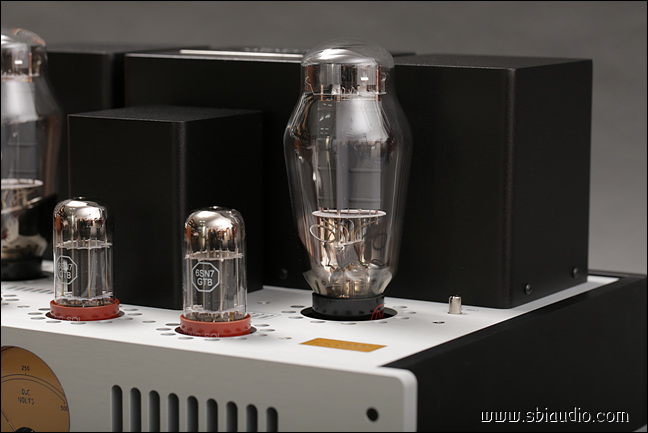

2A3-40은 AC로 점화하고 있으므로,
험밸런스를 조정하여 험이 최소가 되도록 합니다.
험밸런스는 2A3-40 바로 뒤쪽에 있습니다.
이 험밸런스를 조정하여 잔류노이즈를 측정한 결과 0.5mV가 측정되었습니다.
스피커 SP-3 MK2에 매칭하고 청감상 노이즈를 확인해 본 결과 스피커에 귀를 바짝 대고도 새티늄의 전원 ON/OFF 상태를 확인할 수 없을 정도입니다.
새티늄의 전기적 특성입니다.
1. 형식: 무귀한 방식의 2A3-40 싱글 파워앰프
2 . 실효 출력: 8W + 8W
3. 이득: 27배
4. 주파수 특성: 3W 출력 시 -3dB 기준
상한 주파수: 47.11kHz
하한 주파수: 8Hz
5. 사용 진공관: 6SN7 × 3, 2A3-40 × 2
6. 크기: W400 × H240 × D310mm
7. S/N비: 97dB의 음압감도를 갖는 SP-03MK2 스피커에 귀를 바짝대어도 험이나 어떠한 노이즈도 들리지 않습니다.

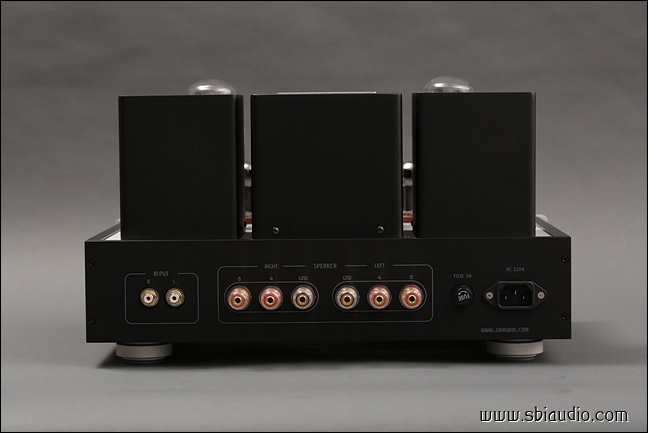

새티늄의 후면입니다.
좌측에 RCA 입력 단자가 있으며, 중앙에 4옴과 8옴의 스피커를 연결 할 수 있는 바인딩 포스트 단자가 있습니다.
그 옆에 퓨즈홀다와 AC인렛이 있습니다.
새티늄의 내부입니다.
부품의 리드가 러그 단자에 직접 납땜 되는 하드와이어링으로 배선하여 잔고장이 없을 뿐만 아니라 이론에 입각한 이상적인 배선이 가능하여 우수한 전기적 특성을 확보하였습니다.
경년변화가 적은 고급부품을 사용하여 초기 품질을 오랫동안 유지하며,
대를 물려 사용할 수 있을 정도로 튼튼하게 제작하였습니다.

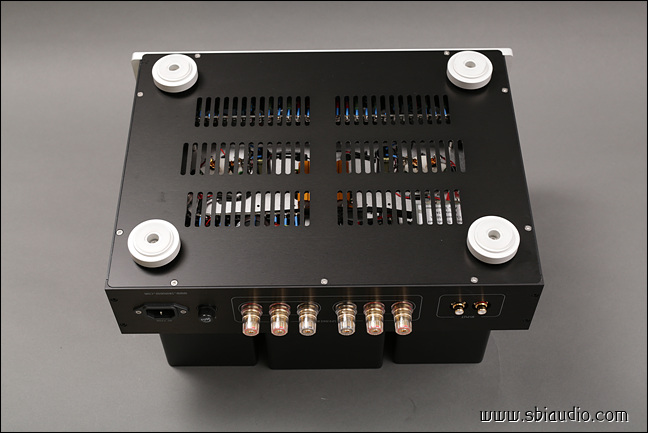

하판을 체결한 상태입니다.
새티늄의 음질은 청아하고 온화하며, 유려한 배음이 공간을 가득 채웁니다.
김** 선생님의 새티늄입니다.
에이징은 충분히 하였으므로 즉시, 납품이 가능합니다.
고맙습니다.
