오디오용 2kW 차폐 트랜스 신모델 ST-2000 XE

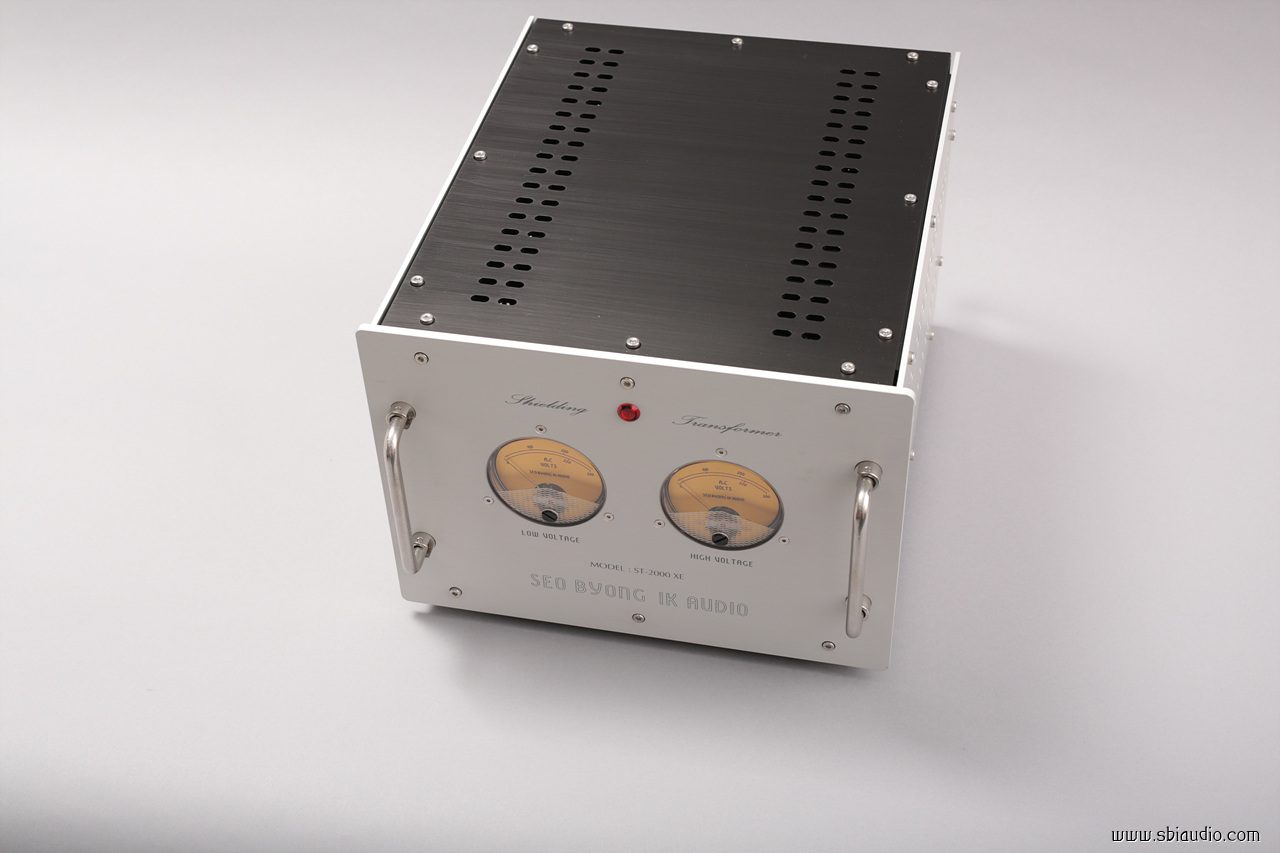

차폐 트랜스 ST-2000 XE입니다.

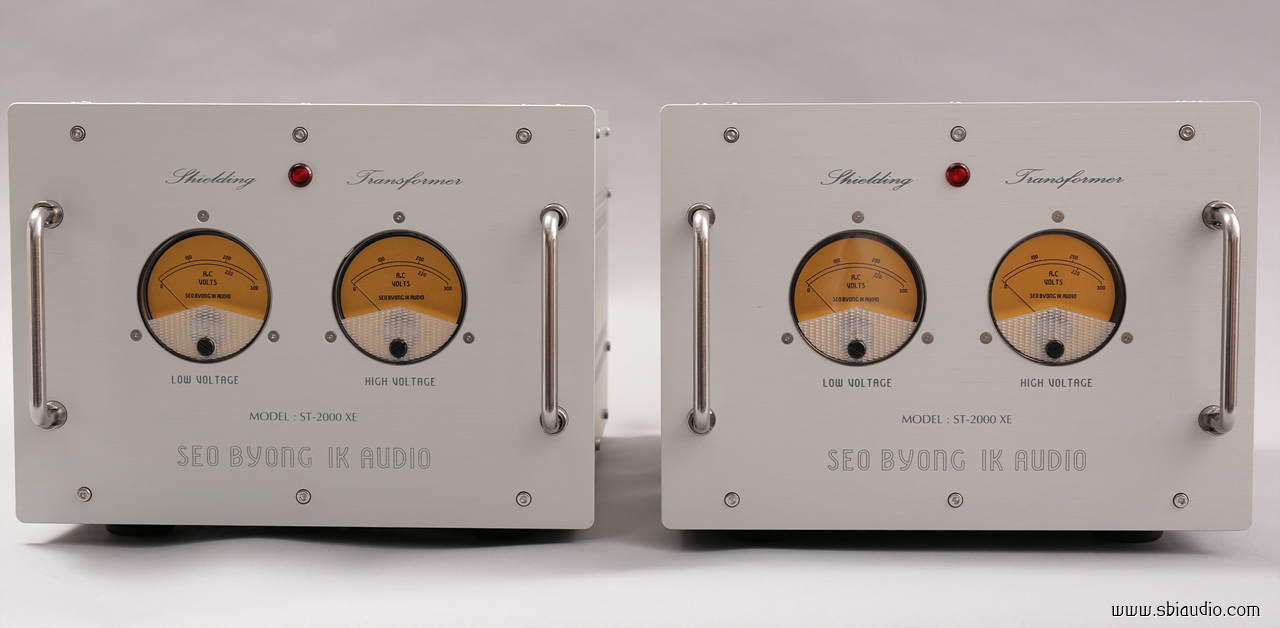

지난주 금요일 모든 자재가 갖추어져서 일요일(25일) 출근하여 두 대를 제작하였습니다.
공정이 조금 더 복잡하기도 하고 아무래도 익숙하지 않아서 그런지..... 온종일 열심히 하여 두 대밖에 못 만들었습니다.



지난달 발표한 차폐 트랜스 ST-2000 XE를 보시고 주문하신 분이 여러분 계시는데,

자재가 준비되지 않아 제작하지 못하고 있었습니다.





외관을 가능한 한 앰프처럼 만들기 위해 전면판에 정성을 많이 들이다 보니 저도 늦어졌고,
남동공단에 있는 가공업체가 많이 바쁘셨나 봅니다.

기다린 보람으로 전면판의 상태가 정말 마음에 듭니다...

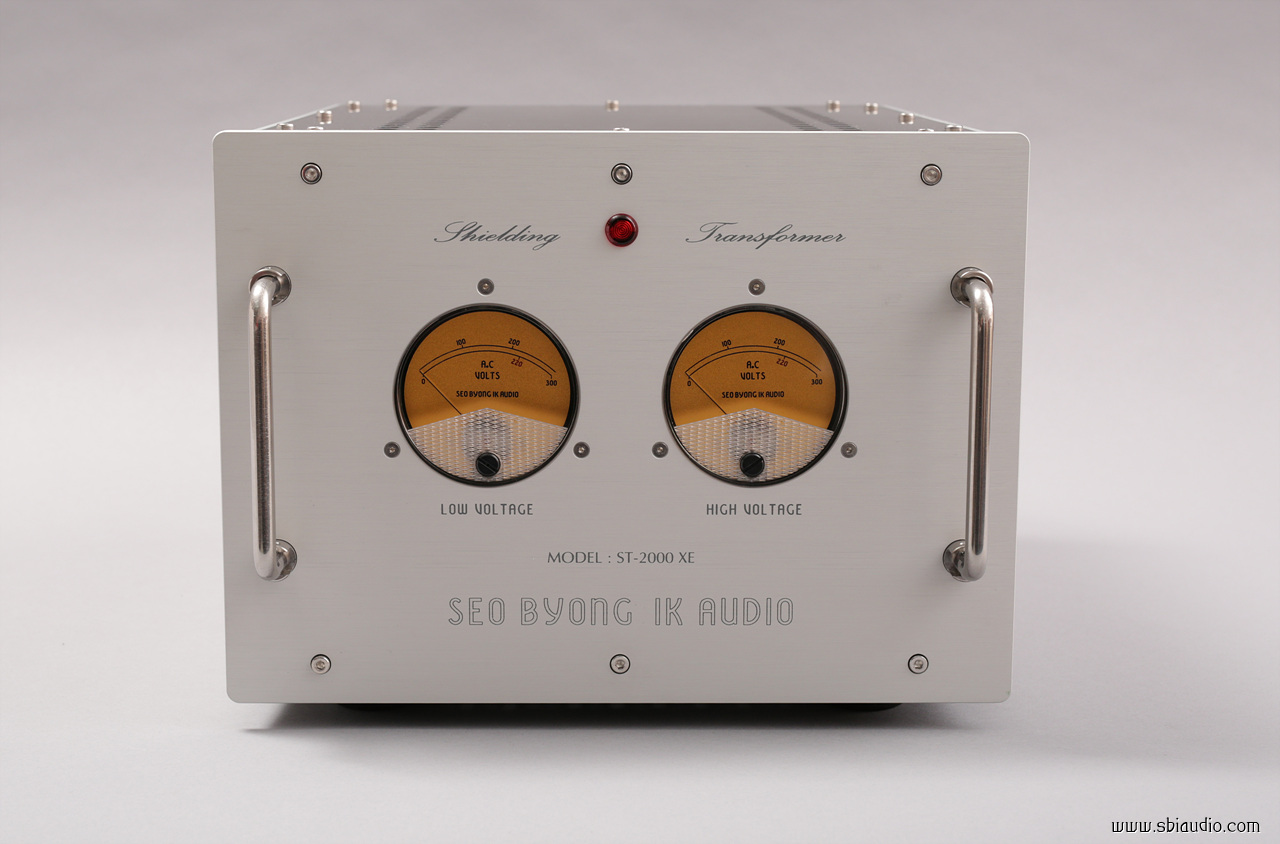

ST-2000 XE의 전면입니다.





외관에 많은 정성을 들였습니다.
앰프 옆에 나란히 놓고 사용해도 어울릴 수 있도록 만들었습니다.

전면에 두 개의 AC 메타가 있는 것은 저전압 110V~117V 확인용과 고전압 220V 확인용입니다.

일본 내수 제품을 사용하려면 저전압을 100V로 세팅해야 하지만,
미국제품을 사용하려면, 117V에 세팅하게 됩니다.



그런데, 저전압용 메타가 없으면 기억을 더듬어야 하죠...

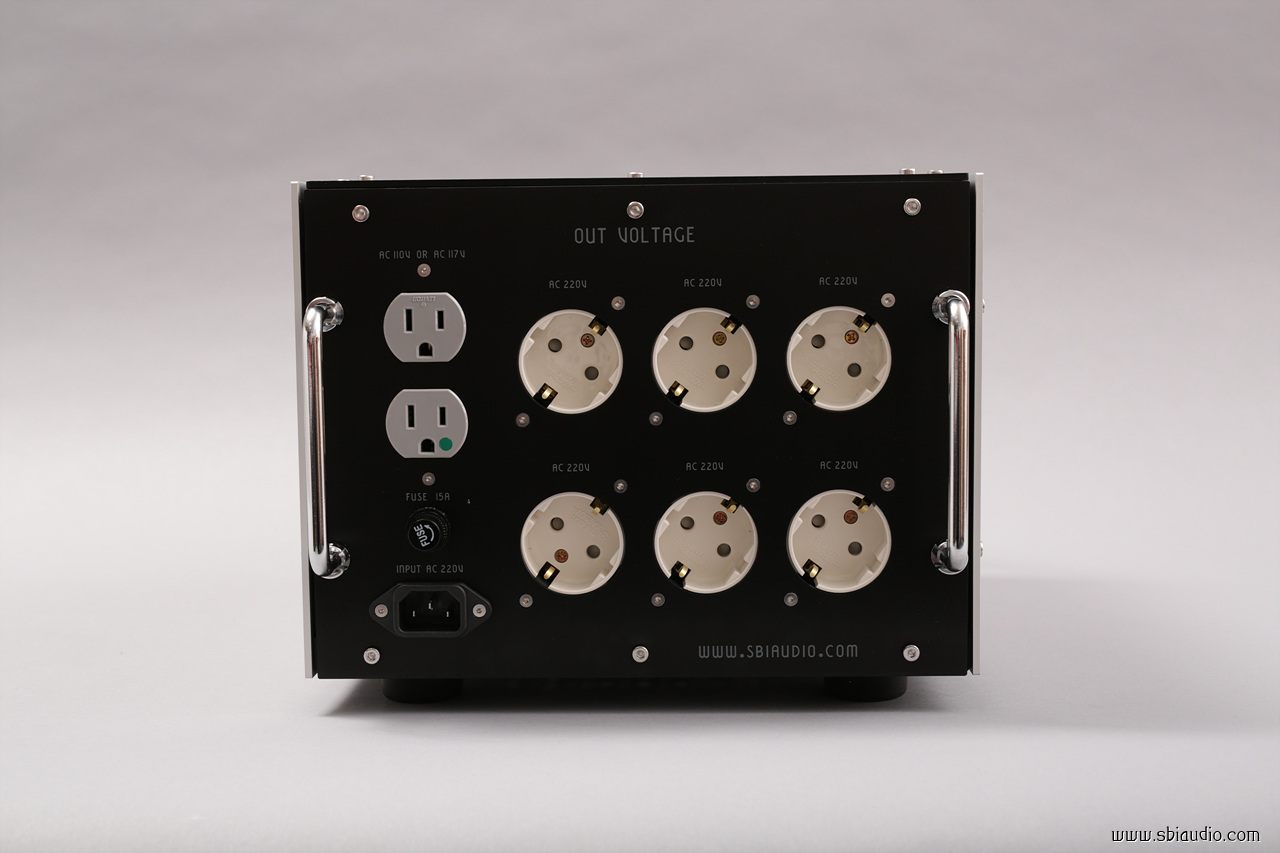

ST-2000 XE의 후면에는 저전압용 2구와 220V 6구의 콘센트가 있습니다.

ST-2000 XE에서는 AC 인풋 전압을 조정할 수 있도록 하였습니다.

210V에서 5V 간격으로 230V까지 세팅할 수 있습니다.





ST-2000 XE의 전기적 제원
1. 정격 전력 용량: 2kW

2. 입력 전압: 215V~230V

3. 출력 전압:

100V 또는 117V 2구

220V  6구

4. 차폐 트랜스의 규격: 181코어 90 적층 CE 규격

5. AC 입력 전압 설정 범위: 210V에서 230V까지 각 단계별로 5V씩 설정됨

6. 크기: W290 H210 D330(손잡이 포함 390)

7. 중량: 23.5kg (체중계로 측정하여 오차가 조금 있을 수 있습니다.)



차폐 트랜스의 기본이 되는  트랜스는 U, L 규격을 획득한 업체에 원하는 사양으로 주문하여 납품받았습니다.

(정격 용량 2kW 트랜스 크기는 W181 H170 D181, 코어의 규격은 181코어 90 적층이며, 자체 중량은 18kg입니다.)

















차폐 트랜스는 오디오 기기 옆에 두고 사용할 수도 있기에 외관도 충분히 고려할 필요가 있습니다.

이번 ST-2000 XE를 출시하며 외관에 대하여도 많은 고심을 하였습니다.



가능한 한 앰프처럼 만들어 고급스럽게 보이도록 하고 사용의 편리함도 고려하였습니다.

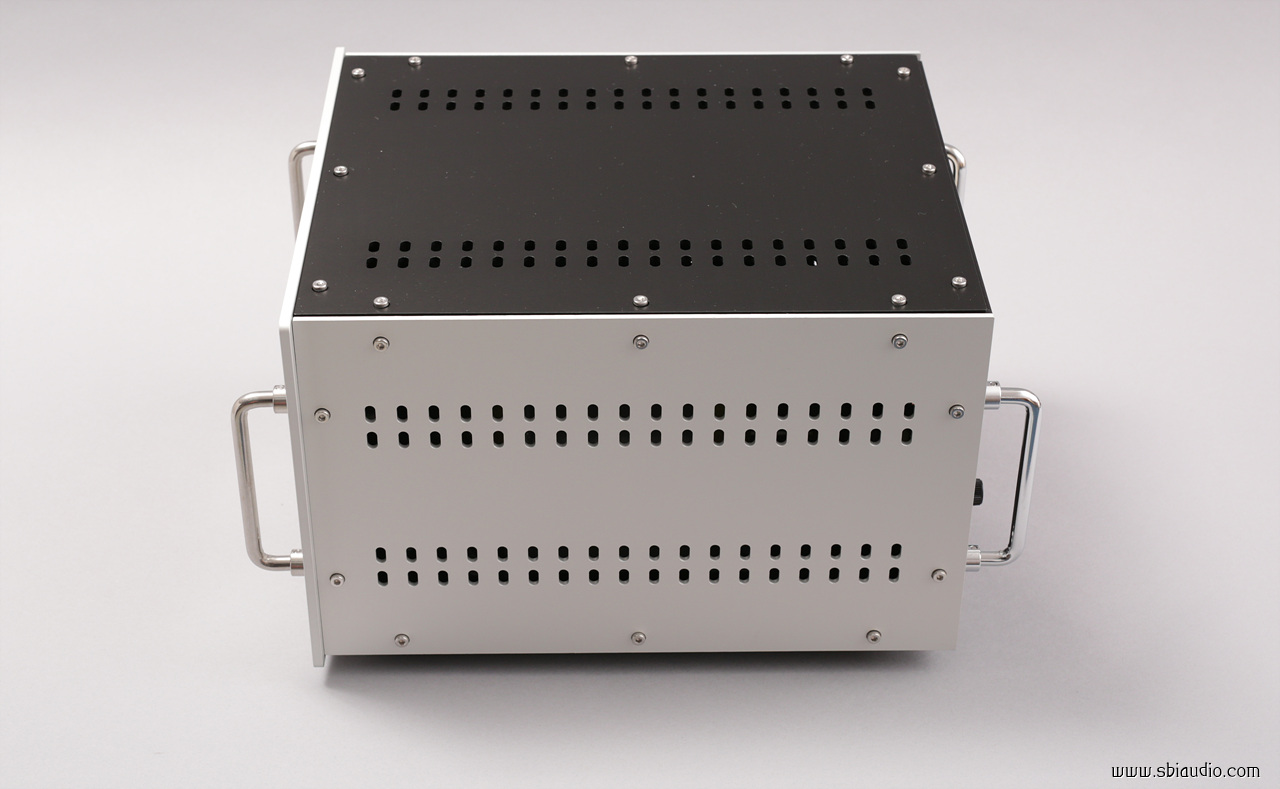

트랜스의 무게를 견뎌야 하는 하판 베이스는 1.5T 철판으로 제작하였으며,

전면은 5T 알루미늄으로 하였고 상판과 후면 및 좌, 우측면은 3T 알루미늄을 아노다이징 처리하여 고급스럽게 마감하였습니다.











한 대는 김** 선생님에게 어제 발송하였고, 나머지 한대는 서** 선생님에게 내일 납품합니다.



고맙습니다.
