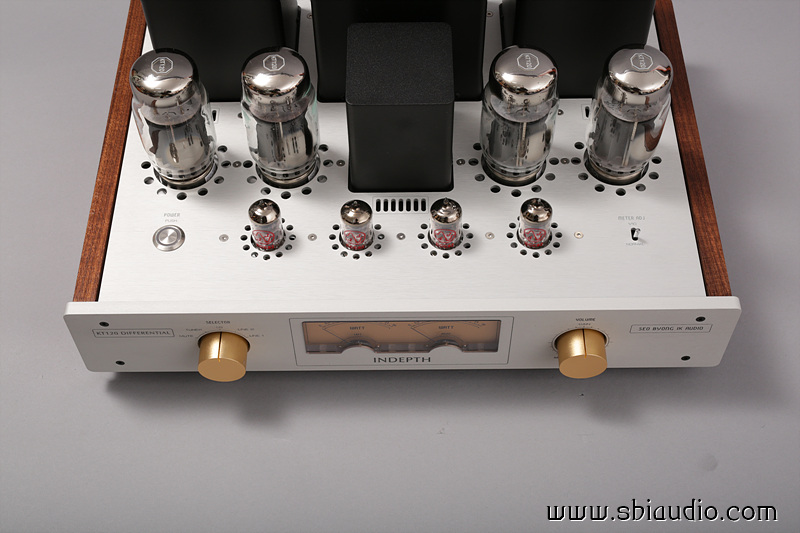

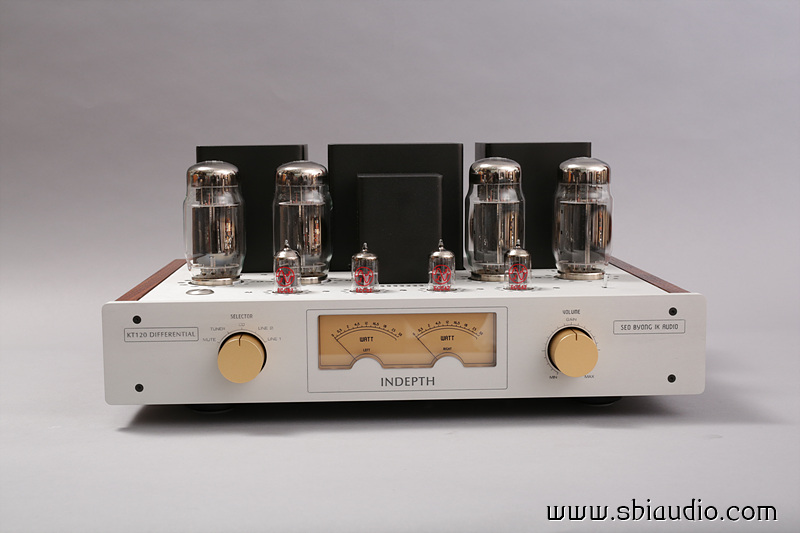

신모델 KT120 30W + 30W 디퍼렌셜 인티앰프 인뎁스 XE







KT120을 디퍼렌셜로 구동하는 인티앰프 인뎁스 XE입니다.

어제 완성하였습니다.
퇴근 무렵 완성되어 동작하는 것만 확인하고 퇴근하였고, 오늘 전기적 특성을 확인하고 온종일 히어링테스트를 하였습니다.



신모델입니다.

요즘엔 새로운 모델을 발표해도 모델명을 부여하는 일이 더 어렵습니다...

해결책으로 그동안 제작되고 있던 인뎁스 SE를 단종하고 새로 출시된 KT120 디퍼렌셜 인티앰프의 모델명을 인뎁스 XE로 명명하였습니다.



인뎁스 XE는 KT120을 디퍼렌셜로 구동하여 출력 30W + 30W를 얻고 있습니다.













이 정도의 출력이라면 저음압 스피커를 사용하는 분이라도 만족하실 만한 음질로 드라이브할 것입니다.
디퍼렌셜 앰프의 특징이 최대 출력이 수치상 낮게 표시될 뿐, 스피커 구동력은 오히려 증가합니다.





디퍼렌셜 앰프는 샾에서 구입 불가능합니다.
수입되는 앰프 중에 디퍼렌셜 앰프가 존재하지 않아서 그렇지만, 전세계적으로 디퍼렌셜 앰프를 제작하는 곳은 거의 없습니다.



디퍼렌셜 방식은 푸시풀 앰프의 단점과 싱글앰프의 단점을 극복하면서도 싱글앰프의 음질적 장점을 그대로 유지하는 뛰어난 음질이지만,
많은 물량 투자에도 불구하고 수치로 보여지는 출력이 작습니다.













디퍼렌셜 방식은 언제나 완벽하게 A급 동작을 합니다.



일반 푸시풀 앰프는 설계자에 의해 A급, 또는 AB급으로 선택하여 설정할 수 있고, 동작점이 다소 벗어나도 동작하는 데는 전혀 이상 없지만,
디퍼렌셜 방식은 오직 A급 외에는 동작하지 않습니다.



A급으로 동작을 하던지, 아예 동작을 못 하던지... 둘 중 하나입니다.





그렇게 되는 근본적인 이유는
두 개의 출력 진공관의 캐소드를 정전류원으로 묶어 놓았기 때문입니다.



이런 구조로 인해 상측 진공관의 전류가 증가하는 동작을 할 때,

하측의 진공관은 상측 진공관에서 증가한 전류만큼 줄어지는 쪽으로 동작합니다.
완벽하게 A급 동작을 한다고 말씀드린 이유입니다.



즉, 어떤 상황에서도 A급 동작점을 벗어나는 일은, 디퍼렌셜 회로 구성상 있을 수 없습니다.



A급 이란..!

최대 전류의 1/2을 상시 흘려두는 방식을 말합니다.





디퍼렌셜 앰프의 특성은 얼마나 좋은 정전류원을 구축했느냐...! 로 결정됩니다.

인뎁스 XE에서는 MOS FET로 구성된 정전류원에 온도 보상된 기준 전원을 사용하여 2시간 연속 동작 상태에서 +1.08%의 전류 변동률로 온도 안정성을 확보하였습니다.



인뎁스 XE는 동작 중 열이 많이 발생하는 기기이므로 높은 온도 안정성이 요구됩니다.











음질적으로도 뛰어난 디퍼렌셜 방식의 앰프가 오디오 시장에서 흔하지 않은 이유는 A급 푸시풀 앰프 출력의 1/2밖에 얻을 수 없기 때문입니다.



현재 수입되는 진공관 앰프 중에서 A급 푸시풀 앰프를 찾을 수 없는 이유도,

물량 투자는 많이 해야 하는데도 출력은 작게 표시되는 이유 때문입니다.


이런 상황에서 A급 푸시풀 보다 더 낮게 출력이 표시되는 디퍼렌셜 구성 앰프를 제작할 수 없는 것은 너무도 당연합니다.

지금도 여전히 출력이 높을수록 고급 앰프라고 알고 계시는 분이 많으니까요.....









진공관 앰프가 반도체 앰프보다 부족한 부분은
스피커 제동능력입니다.



진공관 앰프라도 부귀환의 양을 늘려 가면 어느 정도 개선되지만, 음질이 반도체 앰프에 근접해진다는 내용이 남습니다.

디퍼렌셜 앰프는 부귀환의 도움을 받지 않고도 스피커의 제동력을 개선할 수 있습니다.



인뎁스 XE는 스피커 제동력 향상으로 인하여 저음에서 탄력이 느껴집니다.



통통 튀는 듯한 저음을 기반으로 두툼한 중역과 섬세하게 그려지는 고음으로 음악을 아름답게 표현합니다.













인뎁스 XE의 전기적 제원입니다.
형식: KT120을 디퍼렌셜로 구동하는 인티앰프
1. 논클립 실효 출력: 30W +30W
2. 이득: 250배
3. 주파수 특성: -3dB 출력 전압 5V 기준
- 상한 주파수: 68.45KHz
- 하한 주파수: 5Hz
4. 스피커 임피던스: 4Ω, 8Ω

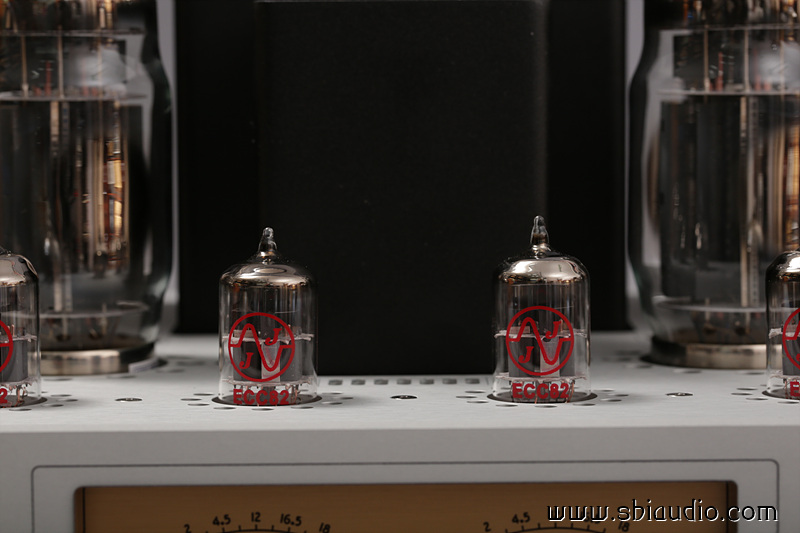

5. 사용 진공관: KT120 × 4개,  ECC82/ 12AU7 × 4개
6. 크기: W440 × H210 × D360 (단자류 포함)
7. 중량: 24kg

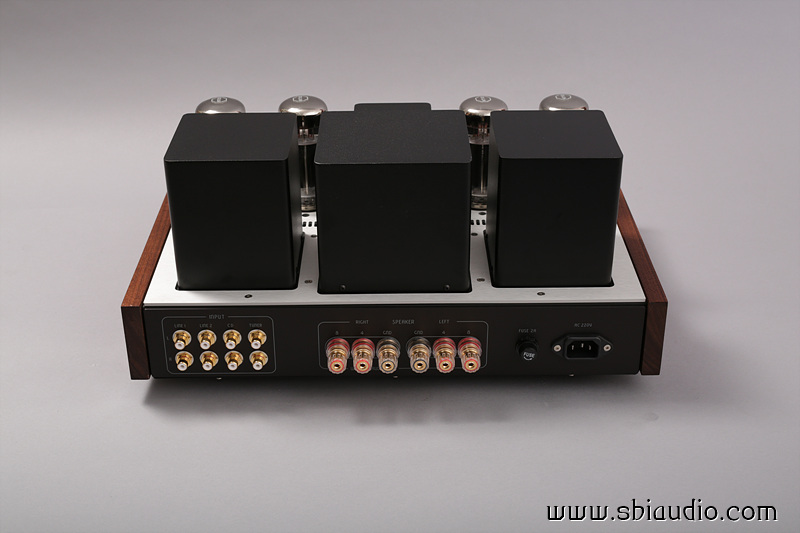

인뎁스 XE의 후면입니다.

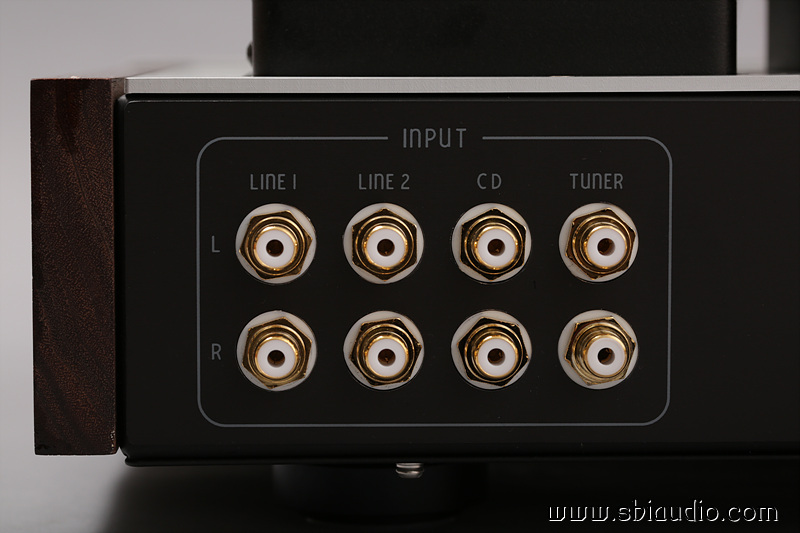

좌측부터 4계통의 RCA 입력 단자가 있습니다.

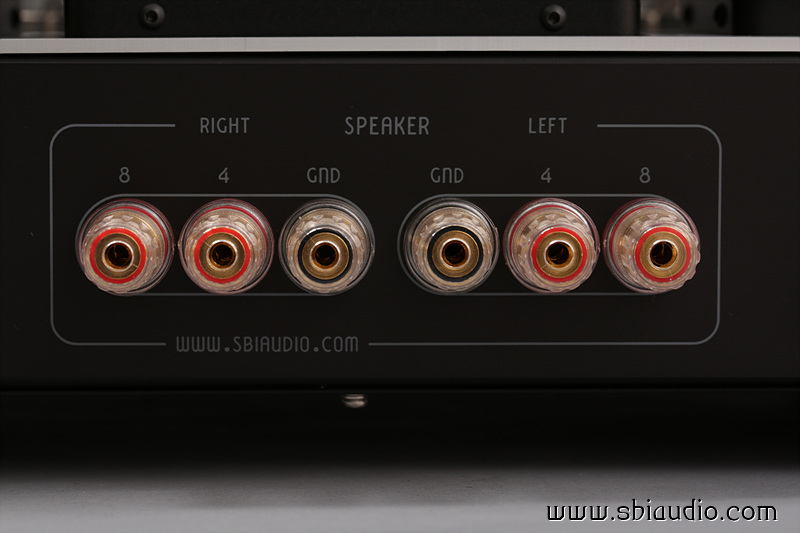

중앙에는 4Ω, 8Ω 스피커 바인딩 포스트 단자가 있습니다.

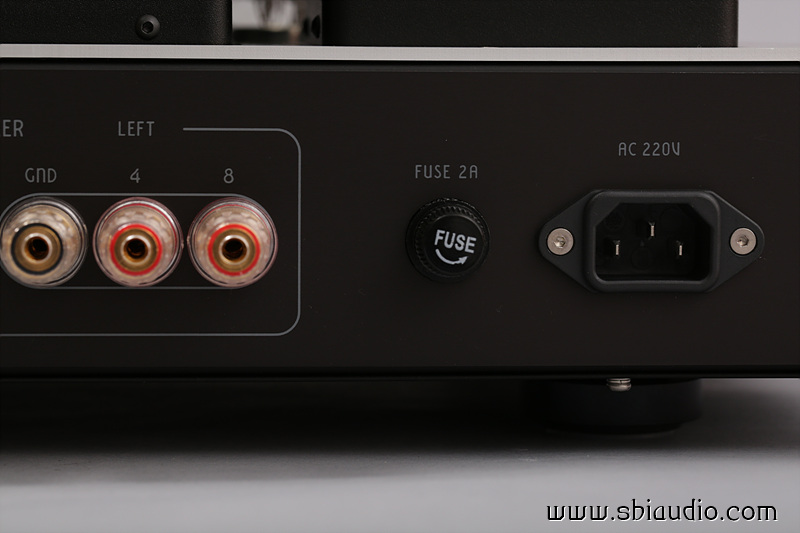

AC 인렛 단자와 퓨즈홀더입니다.







특히, 인뎁스 XE의 초단과 드라이브단에 공급되는 B+ 전원은 정접압 전원으로 구성되었습니다.

정전압 전원은 리플 필터의 작용도 함께 하기에 높은 S/N 비를 실현할 수 있었습니다.





인뎁스 XE의 음질은 유려한 배음과 함께 나긋나긋한 음질이 돋보입니다.

탄력 있는 저음을 기반으로 한 두툼한 음색은 중후하게 들립니다.

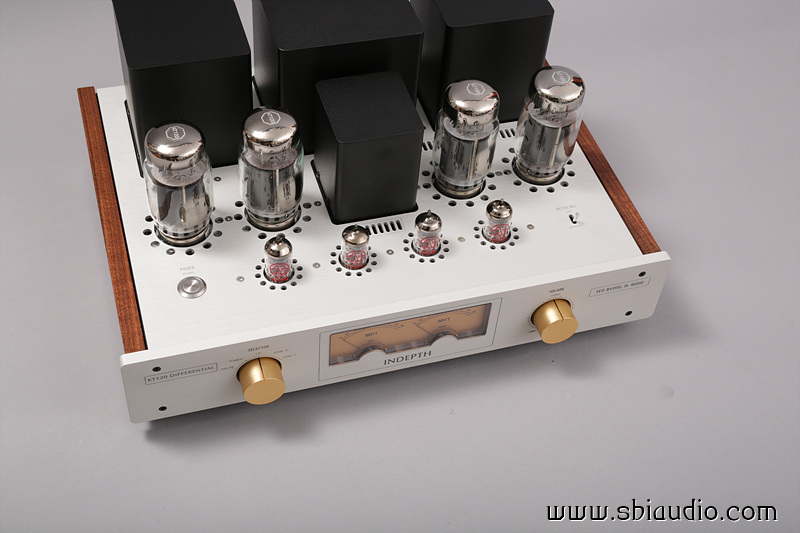

서*석 선생님의 인뎁스 XE입니다.



이번 주 토요일(31일) 이후 언제든지 납품할 수 있습니다.













청음실용 인뎁스 XE는 아직 준비되지 않았습니다.

빠른 시일내에 준비해 놓겠습니다.







고맙습니다.
