고음질 다기능 프리앰프 쏘나레 SE 메탈







쏘나레 메탈 버전입니다.

오늘 완성하였습니다.

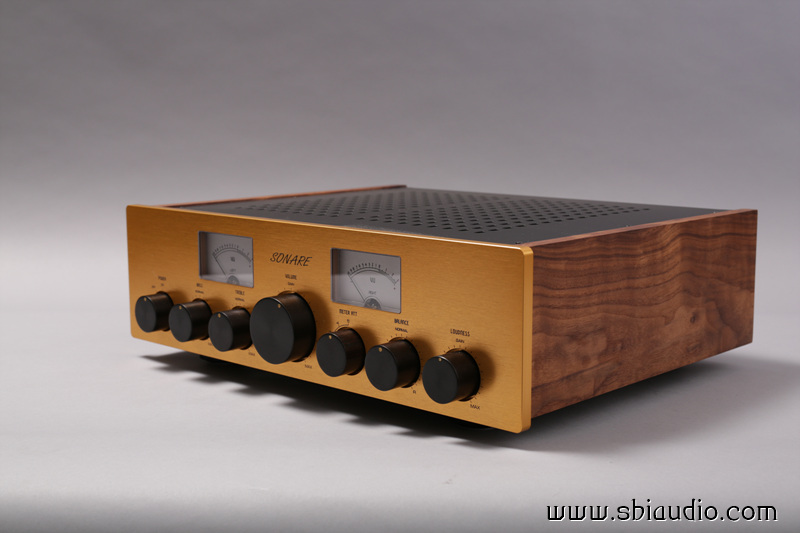

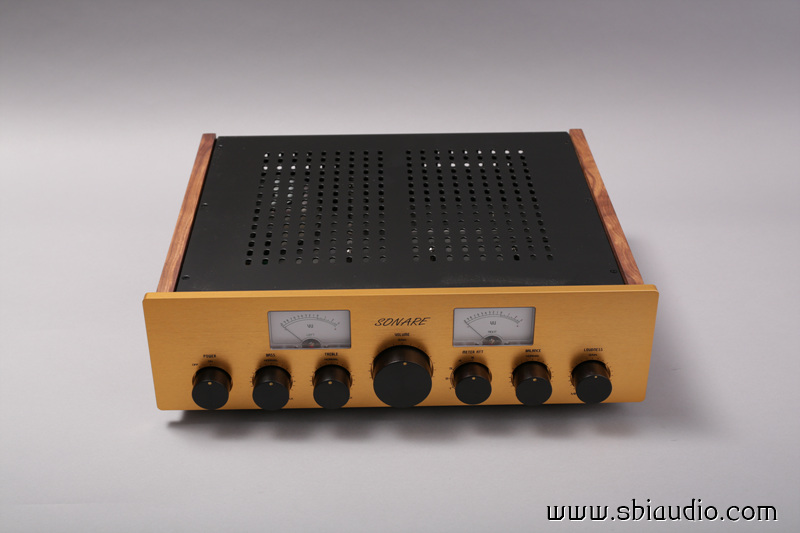

오늘 제작된 쏘나레는 주문하신 분의 요청으로 전면패널을 샴페인 골드 색상으로 하였습니다.

입력 셀렉타 기능도 생략하여 오직 1계통의 입력만 받을 수 있습니다.



전면패널의 셀렉타가 삭제됨으로써 후면에 있던 메타 감도 조절 셀렉타가 전면으로 이동하였습니다.













그 외 전기적 특성이나 다른 기능들은 그대로입니다.



쏘나레는 잡음이 전혀 없는 높은 S/N 비를 확보하였습니다.





진공관 프리앰프를 사용해 보고 싶어도 행여 잡음이 크면 어떡하나....! 염려하시는 분이 많습니다.

그러나 안심하십시오.

쏘나레는 반도체 프리앰프에 버금가는 높은 S/N 비를 실현하였습니다.







쏘나레에는 MOS FET로 구성된 리플필터를 적용하여 배터리에 근접하는 B+ 전원회로를 실장 하였습니다.

이 전원부는 10년 이상 서병익오디오의 소스 기기 및 프리앰프에 적용하여 성능 및 안정성을 증명하였습니다.





방열형 정류관인 6CA4에 의해 전파 정류된 맥류는 120Hz로 평활 콘덴서의 충, 방전 과정을 거치며 어느 정도 직류화됩니다.

그러나 아직 리플이 많이 포함되어 있어 그대로 사용할 경우 험이 발생합니다.





MOS FET는 전압 제어 소자로 게이트로 전류가 흐르지 않아 리플필터로 설계하는데 적합한 증폭 소자입니다.



이런 특성으로 높은 저항과 콘덴서로 필터 회로를 구성할 수 있습니다.

트랜지스터로도 같은 회로를 구성할 수 있지만, TR은 베이스로 전류가 흐르는 전류제어 소자로 필터 저항을 크게 할 수 없다는 내용이 있습니다.



MOS FET로 구성 시 TR보다 100배 이상 큰 저항으로 회로를 구성할 수 있습니다.

FET 리플필터의 성능이 비약적으로 향상되는 이유입니다.













쏘나레의 톤 콘트롤 기능과 라우드네스 콘트롤 기능에 대하여 그동안 여러 차례 말씀드렸기에 오늘은 생략합니다만,

더 자세한 내용이 필요하신 분은 작업실에서 쏘나레로 검색하시면 다양한 정보를 얻으실 수 있습니다.







쏘나레 메탈형 버전의 전기적 제원입니다.

형식: 다기능을 무귀환으로 구성한 고음질 프리앰프

1. 이득: 12.5배

2. 주파수특성 (출력전압 5V일 때)

고역 상한 주파수: -3dB 63.3kHz

저역 하한 주파수: -3dB 7Hz

3. 라우드네스 콘트롤 특성

50Hz: +19dB

30Hz: +23dB

10KHz: +6dB

15kHz: +8dB

4. 톤 콘트롤 특성

TREBLE: 10kHz: MAX +18dB MIN -17dB

BASS: 50Hz: MAX +15dB MIN -15dB

5. 사용 진공관: 소신호 증폭관 12AX7/ ECC83S × 6개,  정류관 6CA4 × 1개

6. 크기: W440 × H138× D350

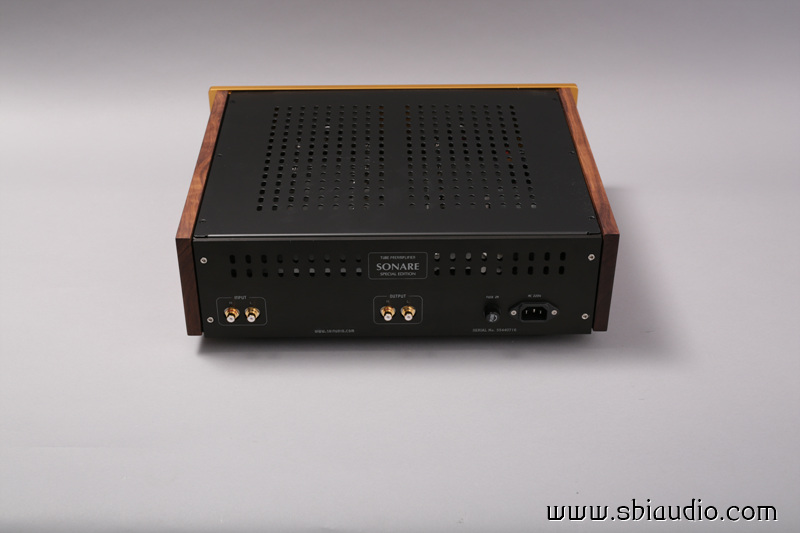

오늘 제작한 쏘나레의 후면입니다.





좌측에 1계통의 RCA 입력 단자가 있으며 중앙에 1계통의 출력 단자가 있습니다.



하단에 제품 번호가 각인되어 있습니다.







쏘나레 콘솔릿의 내부입니다.







부품의 리드가 러그에 직접 납땜 되는 하드와이어링으로 배선하여 튼튼하며 잔고장이 없습니다.

경년변화가 적은 고급 부품을 사용하여 오래도록 초기품질을 유지할 수 있으며, 대를 물려 사용할 수 있습니다.



하드와이어링 배선은 이론에 입각한 3차원적인 배선이 가능하여, 잔류 노이즈 및 전기적인 특성을 부귀환 없이 개선할 수 있습니다.

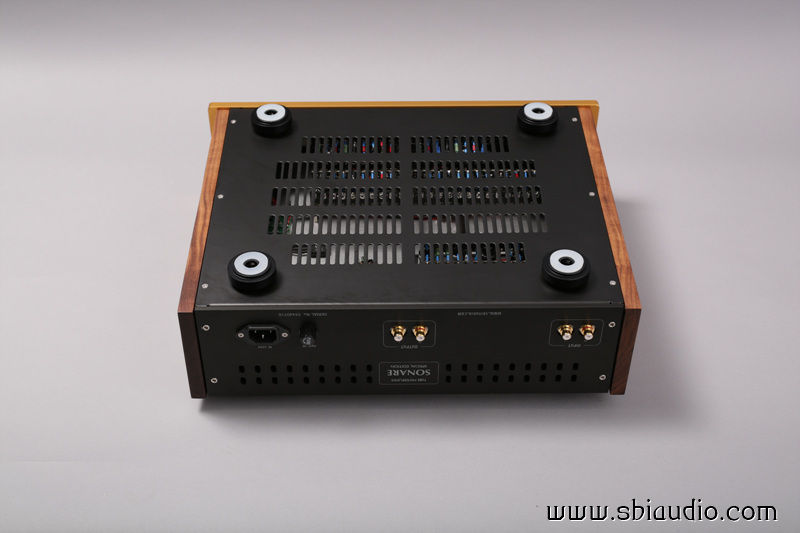

하판을 체결한 상태입니다.







알루미늄을 절삭가공한 후 실리콘 고무와 결합하여 완성한 인슐레이터는 별도의 완충재를 사용하지 않아도 좋을 정도의 만족할 만한 성능을 확보하였습니다.







상판을 덮기 전입니다.





좌측으로 보이는 작은 PCB는 전원 릴레이 PCB이며, 그 밑에 조금 보이는 PCB는 메타 PCB입니다.





뒷쪽으로 트로이달 트랜스 옆에 있는 진공관이 방열형 정류관인 6CA4입니다.

앞쪽으로 보이는 총 6개의 소신호 진공관 중 우측 4개는 12AX7, 좌측으로 2개는 ECC83S입니다만, 6개 모두 12AX7을 사용하여도 됩니다.

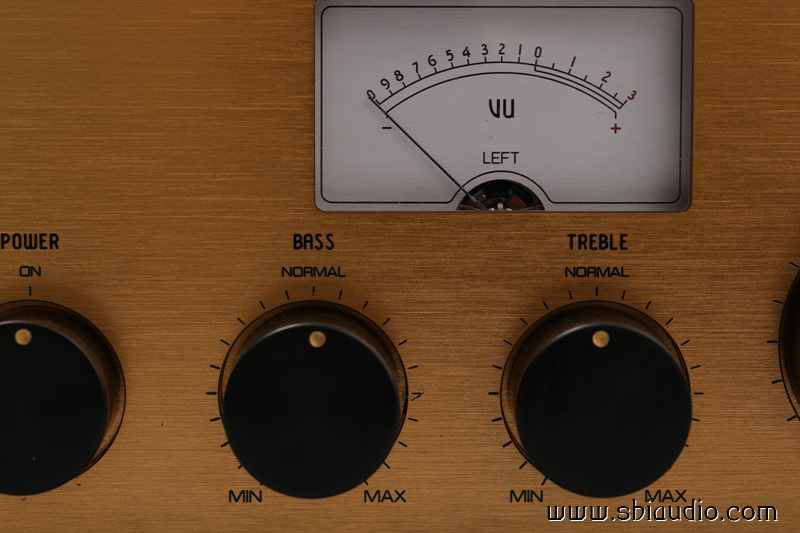

톤 콘트롤 부입니다.

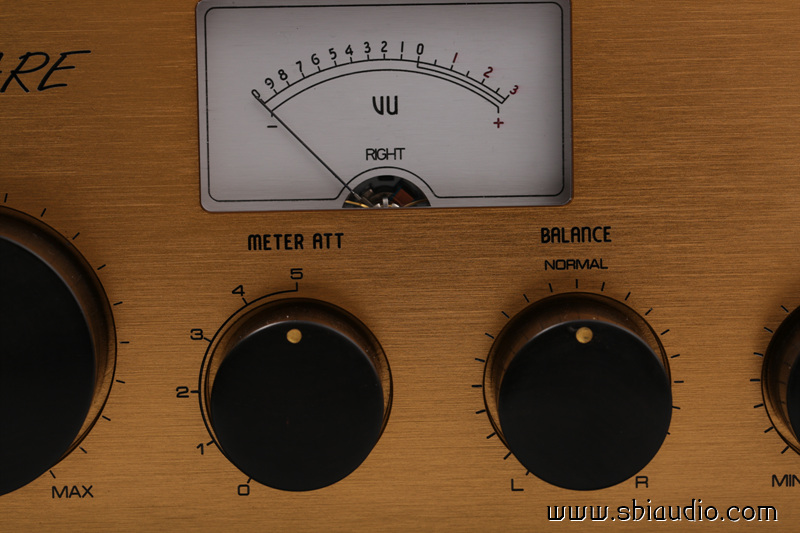

메타 감도 조절기와 밸런스 콘트롤 부근입니다.





쏘나레의 음질은 무귀환 진공관 프리앰프에서 기대할 수 있는 온화하고 나긋나긋하며, 유려한 배음이 공간을 가득 채웁니다.



쏘나레의 부드러운 음색은 피곤함에 지친 심신을 편안히 이완합니다.



특히, 볼륨을 최대로 올려도 전혀 험이 증가하지 않을 정도의 높은 S/N 비를 실현하였습니다.





쏘나레 측면의 호두나무 원목에는 가끔 오일을 발라주시는 것이 좋습니다.

자주 할 필요는 없지만, 계절이 바뀌는 봄가을로 한번씩은 오일 칠을 해주세요...

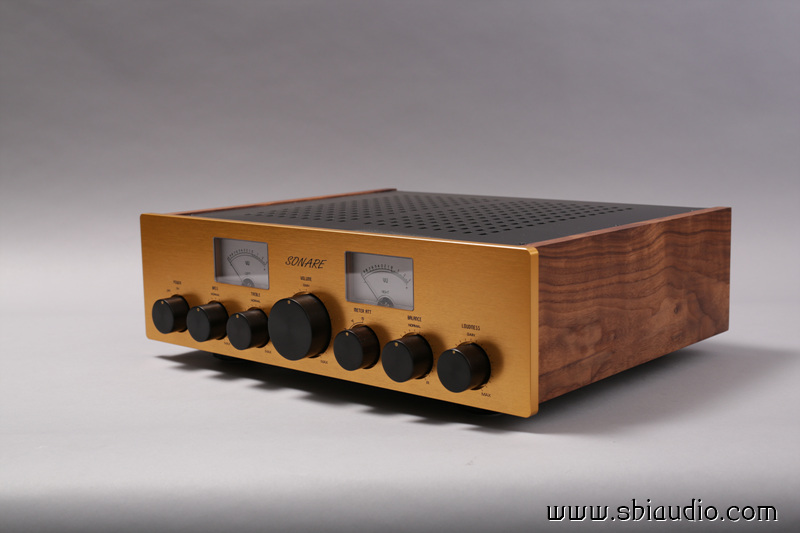

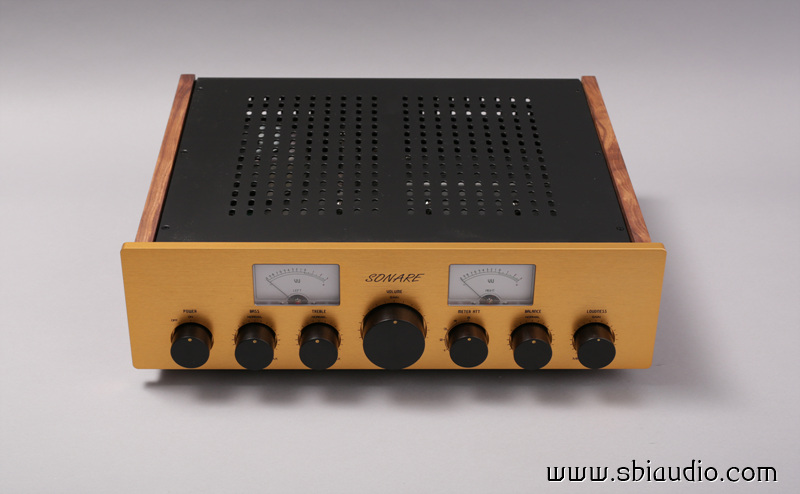

이** 선생님의 쏘나레 메탈 버전입니다.



3일간의 에이징이 끝나는 12일(목) 이후 언제든지 납품할 수 있습니다.





고맙습니다.
