10W + 10W A급 푸시풀 인티앰프 델리카투스 GE

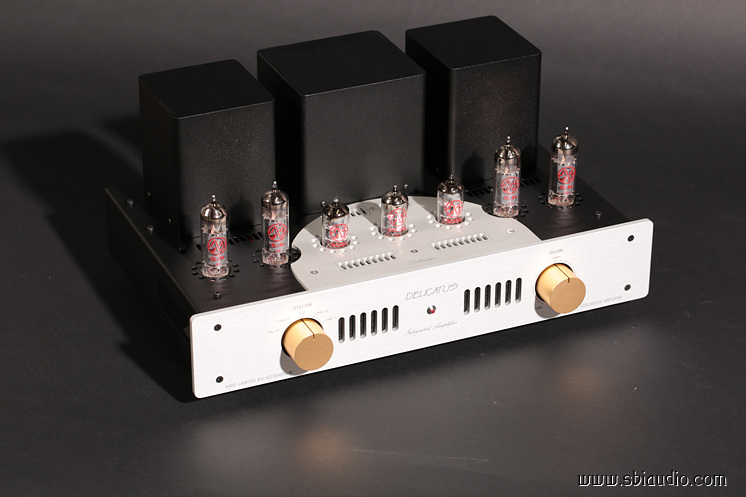

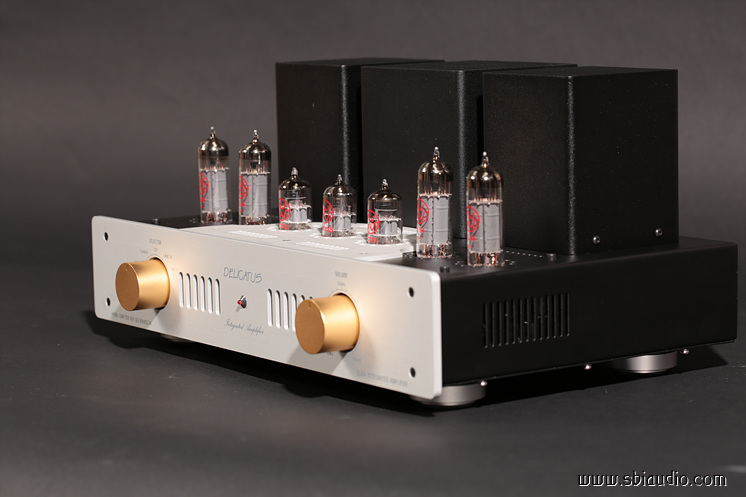

델리카투스 GE입니다.

오늘 완성하였습니다.

베리타스 SE를 제작하던 중 자재의 품절로 인해 잠시 중단하고 델리카투스 GE를 먼저 제작하게 되었습니다.

델리카투스는 EL84를 A급 푸시풀로 구동하여 출력 10W + 10W를 뽑고 있습니다.

진공관마다 특유의 음색이 존재하는데, 그중 EL84의 독특한 음색은 오랫동안 마니아로부터 사랑받아 왔습니다.

EL84는 소출력 진공관으로 과거 장전축에 널리 사용되었습니다.

EL84를 채용한 장전축은 싱글로 구동한 출력 5W와 푸시풀로 구동한 17W급이 있고, 지금도 장전축에서 축출한 EL84 푸시풀 앰프가 중고로 거래되기도 합니다.

그러나 이시기에 제작된 EL84앰프들은 한결같이 저음이 부족합니다.

EL84의 내부저항이 커서 여러 가지를 고려하지않으면 자칫 저음이 부족한 앰프로 되고 맙니다.

그리고 한결같이 조그만 출력 트랜스를 사용하여 더욱 더 그렇습니다.

내용을 모르시는 분은 EL84관이 본래 저음이 나오지 않는다고 하지만,

사실은 전혀 그렇지 않습니다..

단지 걸맞는 물량 투자를 안 할 뿐입니다.

300B 앰프에는 대부분 많은 물량 투자를 합니다.

그리고 거기에 걸맞는 가격대가 형성되어 있습니다.

그러나 EL84 앰프에 물량 투자를 많이 하였다고 300B 앰프와 비슷한 가격에 판매한다면.... 어떨까요...

이것이 제대로 제작된 EL84 진공관앰프를 쉽게 볼 수 없는 이유입니다.

2009년 EL84 푸시풀 앰프의 출시를 계획하면서 마니아 여러분에게 선물을 드린다는 마음으로 물량투자를 아끼지 않고 제작하였습니다.

회로를 설계하며 가장 중점을 둔 것은 부드러운 음색 속에서 EL84의 독특한 음색이 돋보이는 소리를 구현한다는 것이었습니다.

모델명은 델리카투스라 명명하였습니다.

음악이 마냥 부드럽기만 해서는 음악적 감흥을 느끼기 어려우므로 강약의 대비는 분명해야 합니다.

이렇게 요구되는 여러 내용을 정리한 후, EL84를 A급으로 구동하는 푸시풀 인티로 완성하였습니다.

EL84를 푸시풀로 구성하면서 높은 출력이 목표라면 최대 17W + 17W까지 뽑을 수 있습니다.

그러나 EL34 푸시풀 앰프와 비교하면 여전히 작습니다.

EL84는 구조상 높은 출력을 뽑아내기는 어렵지만, 음질 위주의 소출력 앰프에는 매우 적합한 진공관입니다.

이런 특성을 충분히 고려하여 델리카투스에서는 출력보다는 음질을 우선하여 A급으로 구동하는 푸시풀 인티앰프로 완성하였습니다.

A급이란..!

최대전류의 1/2을 상시 흘리는 방식을 말합니다.

A급 증폭은 최대 전류의 1/2을 상시 흘려야 하므로 열이 많이 발생하고 출력이 줄어지지만,

음질적으로는 가장 우수한 방식입니다.

델라카투스가 출시된 이후 많은 양을 제작하였고 출시된 지 10년이 지난 지금도 여전히 제작되고 있는 이유도 델리카투스의 유려한 배음과 함께 온화하고 나긋나긋한 음색에 있다고 생각합니다.

특히, 대를 물려 사용할 수 있는 앰프를 만든다는 마음으로 튼튼하게 제작하여 잔고장이 없다는 것도 장점입니다.

델리카투스 GE의 전기적 제원
1. 실효 출력: 10W + 10W
2. 형식: EL84 A급 푸시풀 인티앰프
3. 주파수특성: 3W 출력 시
하한 주파수: -3dB  5Hz
상한 주파수: -3dB  57.3kHz

4. 이득(GAIN): 160배
5. 사용 진공관: EL84/ 6BQ5 × 4,  ECC83S/ 12AX7 × 1,  ECC82/ 12AU7 × 2
6. 크기: W390  H175  D285
7. 무게: 12.2Kg

델리카투스 GE의 내부입니다.

부품의 리드가 러그 단자에 직접 납땜 되는 하드와이어링으로 배선하였습니다.

이방식은 우수하지만, 실장 기술에 따른 특성의 차이가 크게 나타난다는 특징이 있습니다.

이론에 입각한 이상적인 실장기술로 잔류 노이즈를 반도체 앰프 수준으로 낮추었습니다.

특히, 하드와이어링 방식은 잔고장이 없다는 장점이 있습니다.

대를 물려 사용할 수 있도록 내구성에 대한 배려도 충분히 하였습니다.

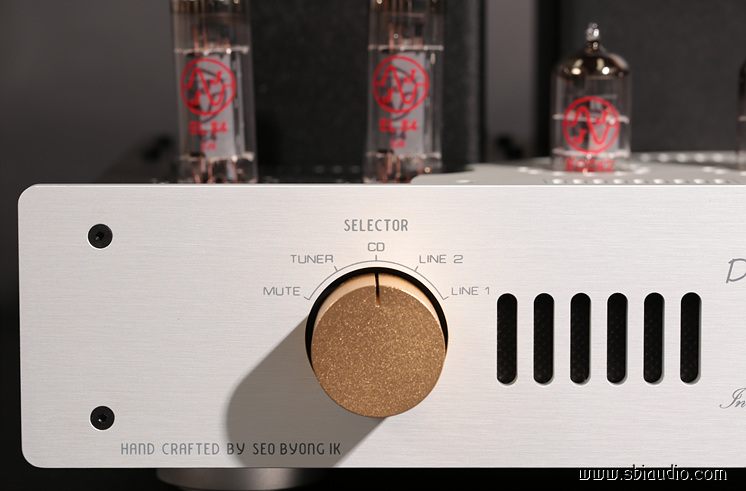

입력을 선택할 수 있는 로터리 셀렉타는 세이덴 제품을 선택하였는데, 이 제품은 은도금한 베이스 위에 금도금한 접점을 사용하여 내구성을 향상한 제품으로 감촉 또한 경쾌합니다.

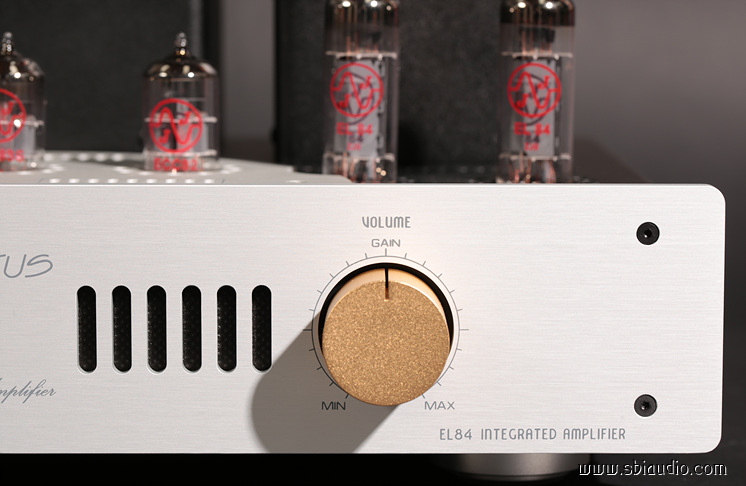

음량을 조절할 수 있는 볼륨은 알프스 사의 블루벨벳 제품을 사용하였는데, A형 커브로 음량의 조절이 부드럽고 좌,우 편차가 적은 것이 특징입니다.

신호가 직접 흐르는 부분에는 PRP 1/2W 1% 오차급의 저항을 사용하였으며, 전력이 필요한 부분에는 1% 오차의 3W 산화피막 저항을 주문하여 사용하였습니다.

커플링 콘덴서는 이 시대 가장 각광받고 있는 콘덴서인 폴리프로필렌 메탈라이즈드 필름 콘덴서를 사용하였으며, 전원부에 주로 사용되는 전해 콘덴서는 삼화콘덴서의 수출용 그레이드를 사용하였습니다.

삼화콘덴서의 수출용 콘덴서의 수명은 일반품보다 2배 이상입니다.

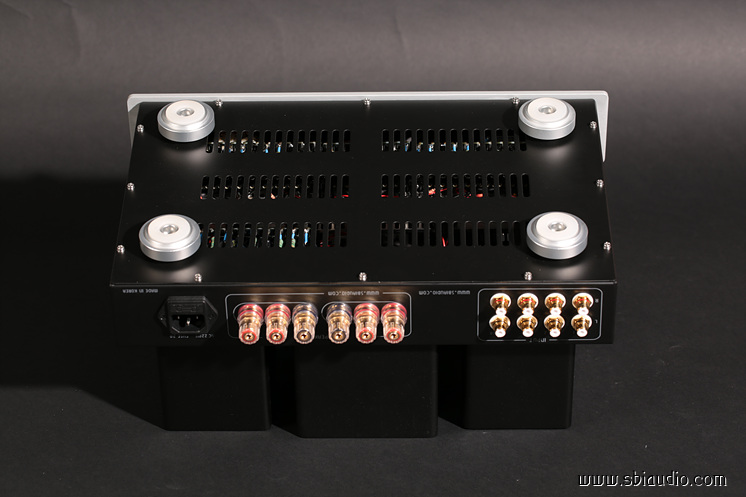

델리카투스 GE의 하판을 체결한 상태입니다.

45파이의 통 알루미늄을 절삭 가공하여 완성한 받침대는 튼튼하고 실리콘 고무와 결합하여 진동을 흡수합니다.

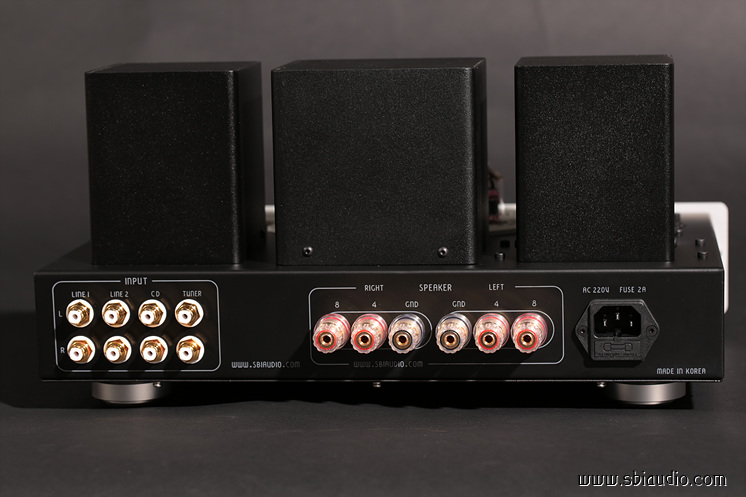

델리카투스 GE의 후면입니다.

좌측에는 4계통의 RCA 입력 단자가 있으며,

중앙에는 4옴과 8옴의 스피커를 연결할 수 있는 바인딩 포스트 단자가 있습니다.

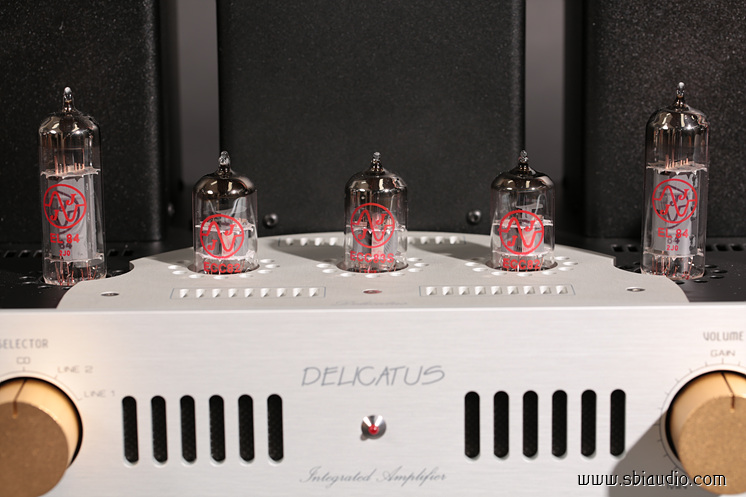

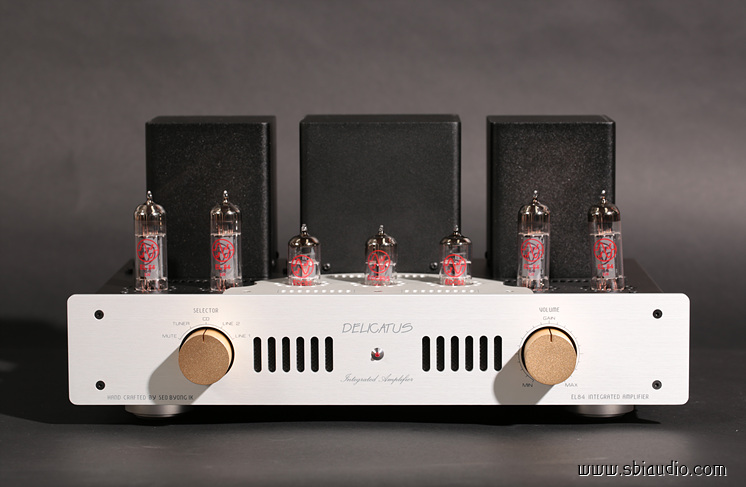

델리카투스는 프리부를 실장한 인티앰프인데, 위 사진상 가운데 있는 진공관 ECC83S가 프리부입니다.

근래 수입되는 일부 인티앰프는 간단한 게 좋다는 논리로 프리부를 생략하기도 하는데,

이럴 경우 저음이 풀어지는 음질로 되므로 주의가 필요합니다.

델리카투스 GE는 깔끔한 배경 속에 그려지는 온화하고 부드러운 음색이 돋보입니다.

공간을 가득 채우는 유려한 배음은 델리카투스를 돋보이게 하는 매력이라고 생각합니다.

성** 선생님의 델리카투스 GE입니다.

3일간의 에이징이 끝나는 3일(월) 이후 언제든지 납품할 수 있습니다.

고맙습니다.
