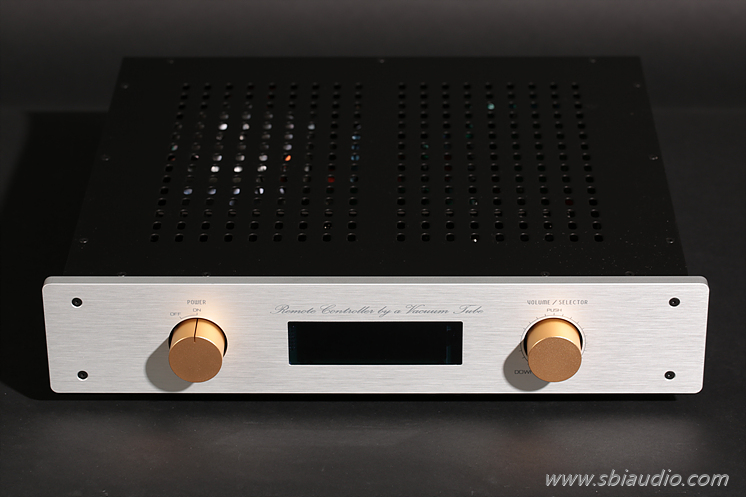

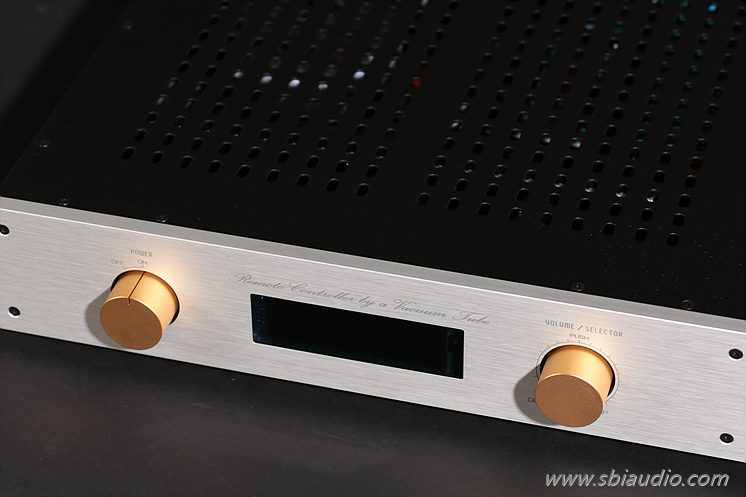

진공관 리모트 컨트롤러 RCV





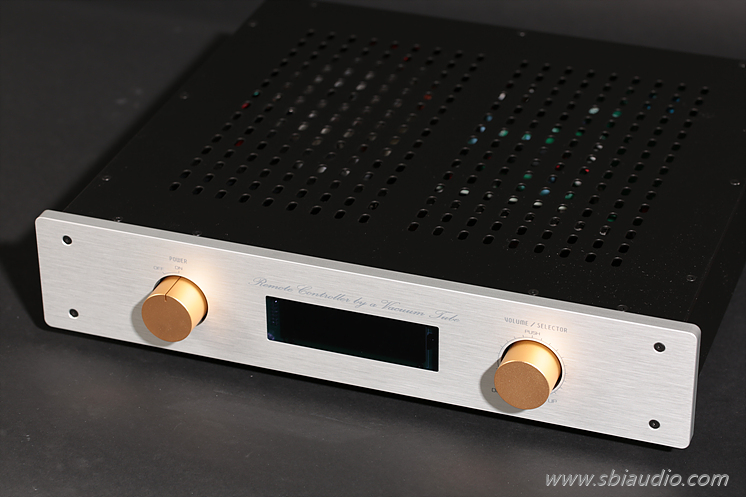

진공관 리모트 컨트롤러 RCV입니다.



고급 하이엔드 앰프에서는 리모컨 되는 앰프가 없는데, 그 이유는 리모컨 기능을 실장 하면 음질이 열화되기에 그렇습니다.



리모컨으로 볼륨을 조정하려면 회로 구성상 OP AMP를 사용할 수밖에 없습니다.

OP AMP는 연산용 증폭기로 사용하기 위해 고안된 집적소자 입니다.

S/N 비를 개선한 오디오용 OP AMP가 발표되고 있지만, 연산증폭기의 특성은 변한 것이 없습니다.



OP AMP를 오디오에 사용할 때의 폐해 중 가장 특징적인 것 두 가지를 요약하면

첫째, 과도한 부귀환으로 음의 생동감이 떨어진다는 것입니다.

이득 1로 사용할 경우에도 발진하지 않도록 역삼각형의 주파수 특성이며 가장 이득이 높은 지점인 1Hz에서의 증폭 이득은 100dB(100,000배)에 이릅니다.



이렇게 높은 이득 모두가 부귀환으로 작용하는 OP AMP를 통과하고 난 후의 음질은 장막 하나를 거쳐 나오는듯한 소리가 되고 맙니다.



과도특성이 저하하여 그런 것인데,

과도특성은 부귀환이 깊어질수록 부귀환의 양에 비례하여 점점 악화하여 갑니다.



과도특성이란 빠르게 변화하는 음악 신호를 얼마나 빠르게 추종할 수 있느냐...! 의 특성입니다.



둘째, 동작전류가 너무 작아 소리가 가늘어집니다.

손톱보다 작은 크기에 OP AMP 2개 또는 4개가 집적되어 있으며, 안정된 전기적 특성을 위하여 동작 전류를 매우 작게 설정해 놓았습니다.



이런 사정으로 신호가 OP AMP를 통과하고 나면 소리가 가늘어집니다.



요즘 DAC 칩의 설계 트랜드는 DAC 칩 내부에서 여러 개를 병렬로 중첩하여 구성하는 것입니다.

왜.... 여러 개를 동시에 동작하도록 구성하는가........!!

톤이 굵은 두툼한 소리가 나도록 하기 위해서입니다.



이렇듯 미약한 전류로 구동되는 OP AMP의 특성으로 인하여 OP AMP를 지나고 난 후의 음질은 소리가 가늘어지고 힘이 없어집니다.



이런 몇 가지의 이유로 고음질을 추구하는 앰프에서는 채용하기 어렵습니다.

OP AMP를 전혀 사용하지 않는 진공관 리모트 컨트롤러 RCV를 출시하게 된 이유입니다.









리모트 컨트롤러는 편리합니다.

특히, 음원 파일을 주 음원 소스로 사용하시는 분은 더 그렇습니다.







RCV는 릴레이에 의한 23단 어테네이터에 의해 음량이 조절되고 이 릴레이는 마이컴에 의해 리모컨으로 제어합니다.



이 과정에 OP AMP는 전혀 사용되고 있지 않습니다.



처음 RCV를 출시하며 음질의 손실이 없다는 것을 강조하다 보니

RCV를 사용함으로써 얻어지는 음질의 향상에 대해서는 크게 강조하지 않았습니다만, RCV를 사용하여 음질이 향상되는 정도는 이미 사용하고 계시는 분에 의해 검증되고 있습니다.









사용된 진공관은 소신호 쌍 3극 진공관 ECC82/ 12AU7을 사용하며 취향에 따라 12AY7 또는 12AX7/ ECC83S로 바꾸어 사용할 수 있습니다.





RCV의 후면에는 진공관 프리앰프라고 적혀 있습니다.



RCV를 다른 시각으로 보면 증폭 기능이 없는 리모트 컨트롤러 진공관 프리앰프라고 생각할 수 있습니다.

증폭 소자에 상관없이 리모컨이 없는 모든 앰프에 사용할 수 있습니다.



특히, 볼륨이나 셀렉타가 고장 난 빈티지 기기에 RCV를 연결하면 리모컨 기능이 있는 앰프로 거듭날 수 있습니다.

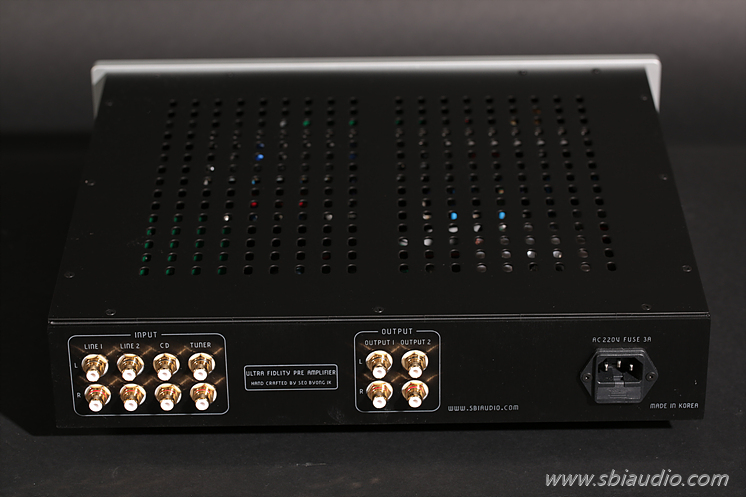

RCV의 후면입니다.

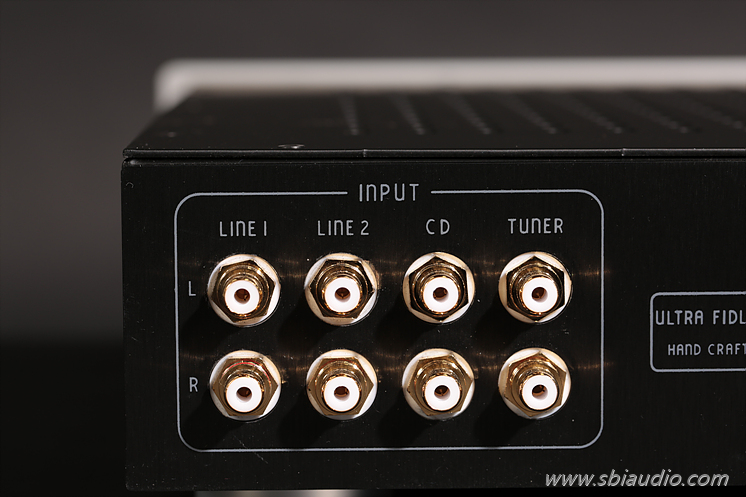

총 4계통이 RCA 입력 단자가 있으며

좌측부터 LINE 1, LINE 2, CD, TUNER 순입니다.



중앙에는 두 조의 RCA 출력 단자가 있습니다.









. RCV의 전기적 제원
형식: 진공관과 릴레이로 구성된 리모트 컨트롤러
1. 증폭도: 0.9배  1kHz 기준

주파수특성: -3dB 출력 4V 기준

상한 주파수: 약 300kHz (어테네이터 1단 위치일 때: 98.5kHz)

하한 주파수: 4Hz
2. 논 클립 출력전압: 33V
3. 사용 진공관: 12AU7/ ECC82 × 2
4. 크기: W390  D370(단자류 포함)  H93mm



. 다음의 진공관과 교체하여 사용할 수 있습니다.

12AX7/ ECC83S × 2, 또는 12AY7/ 6072 × 2

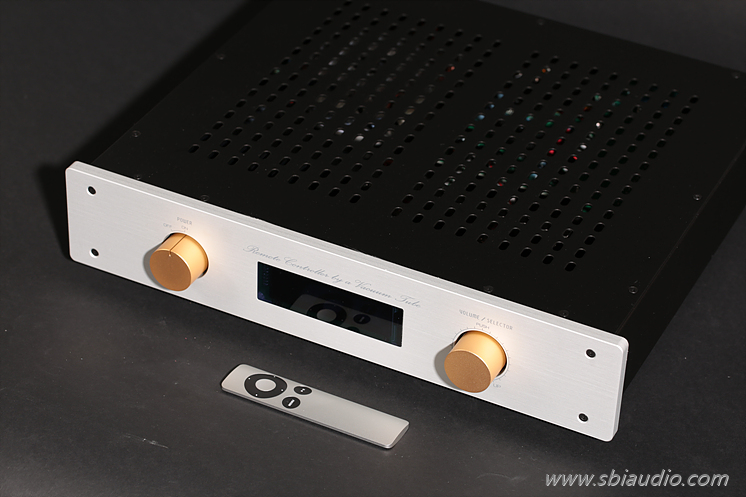

RCV는 애플 리모컨으로 제어합니다.

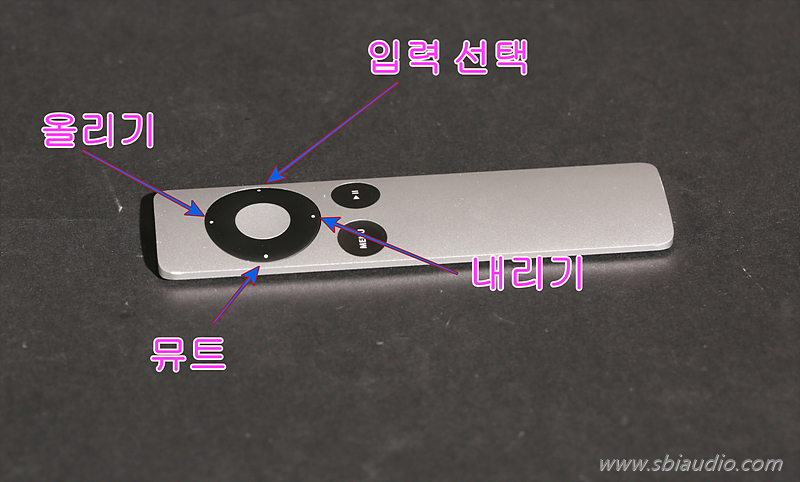

이 리모컨은 소형이고 디자인이 세련되며 RCV에서 꼭 필요한 기능만을 갖추고 있어 사용하기 편리합니다.







리모컨의 기본적인 기능인 볼륨 업, 다운과 뮤트 그리고 입력 선택 기능을 수행합니다.





오늘 완성한 RCV는 우** 선생님의 RCV입니다.



히어링 테스트가 끝나는 월요일(2월 1일) 이후 언제든지 발송할 수 있습니다.





고맙습니다.
