A급 10W + 10W EL84 푸시풀 인티앰프 델리카투스 GE

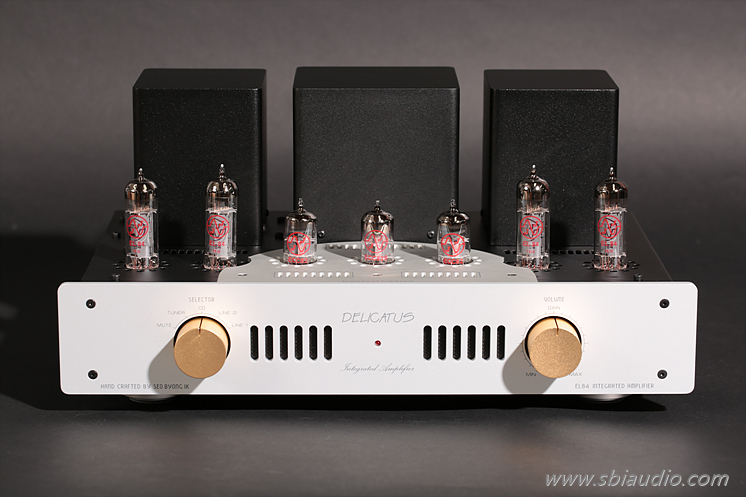

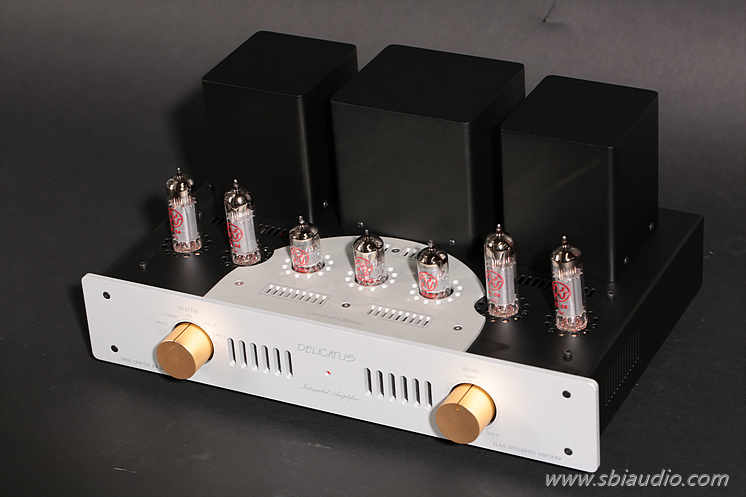

델리카투스 GE입니다.

오늘 완성하였습니다.



EL84는 소형 5극 출력관으로 큰 출력을 뽑을 수는 없으나 감칠맛 나는 음색으로 인기 있는 관 중의 하나입니다.

싱글로 구성할 경우 약 5W 정도의 출력이 나와 풀레인지 스피커 한 개로 구성되는 라디오나 장전축에 주로 사용되었습니다.



지금도 장전축에서 축출한 앰프가 유통되는 것을 보면 EL84의 음색을 아시는 분들이 많이 계시는 것 같습니다.



그런데, 예전에 제작된 EL84 앰프들을 보면 물량투자를 너무 적게 하여 아쉬울 때가 많습니다.

제조사에서 EL84에 물량 투자를 충분히 하여 제작하는 것은 쉽지 않은 일입니다.



물량 투자를 아무리 많이 한들 EL34 앰프에 버금가는 가격으로 판매할 수 없으니 그렇습니다.



그러다 보니 한결같이 작은 출력 트랜스를 사용하게 되고 출력 트랜스가 작아지면 충분히 낮은 저음이 나오지 않습니다.

EL84의 내부저항이 높아 저음이 잘 안 나온다고도 하지만 회로 설계와 거기에 걸맞은 물량투자의 문제일 뿐, 진공관 때문에 저음이 부족하게 들리는 것이 아닙니다.









문제는 어떻게 물량투자를 할 것인가...! 입니다.



델리카투스는 어떻게 하면 EL84의 가능성을 최대한 뽑아내느냐.... 에 초점을 맞추어 설계하였고 충분한 물량투자를 하였습니다.

오디오 마니아에게 선물을 드린다는 마음으로 물량 투자를 아끼지 않았습니다.



필요 이상 넉넉한 용량의 전원 트랜스를 사용하였고, MOS FET를 사용한 리플필터를 적용하였습니다.

이 리플필터는 서병익오디오의 모든 프리앰프 및 소스 기기에 채용되고 있으며 15년 이상 성능 및 안정성을 검증받았다고 생각합니다.



내압 1,000V의 브릿지 정류다이오드를 통과한 맥류는 평활용 콘덴서에 의해 점차 DC에 가까워지지만, 리플이 남아 있는 상태입니다.

MOS FET에 의해 제어되는 리플 필터 회로를 통과한 직류를 오실로스코프로 찍어보면 배터리에 버금가는 정도의 순도 높은 직류를 확인할 수 있습니다.



델리카투스 GE가 매우 높은 S/N 비를 실현 할 수 있었던 회로적 이유입니다.



이 리플필터에는 보호회로가 실장되어 있으며 전기적으로 여유 있는 제어용 FET를 사용하여 아직까지 리플필터의 고장으로 A/S를 받은 적이 전혀 없을 정도입니다.



EL84에 흐르는 전류가 그리 크지 않아 델리카투스에도 채용하게 되었습니다.









출력 트랜스도 여유 있는 용량을 사용하였으며 충분한 크기로 하여 충분히 낮은 저음이 나올 수 있도록 하였습니다.



빈번히 사용되는 입출력 단자에도 소홀함이 없도록 하였습니다.



요즘 수입되는 대부분의 진공관 앰프들이 PCB로 제작되고 있지만,

고전압으로 동작하는 진공관 앰프에서 PCB를 사용한다는 것은 음질적으로, 또는 수명에도 큰 영향을 줍니다.



델리카투스 GE도 작은 출력의 앰프지만, 300V의 B+ 전원 전압으로 동작하고 있습니다.

이런 점을 감안하여 하드와이어링으로 배선하여 음질과 수명 등.... 을 크게 개선하였습니다.







EL84를 싱글로 구동하면 약 5W 정도를 뽑을 수 있으며, A급 푸시풀 앰프로 구성하면 10W를 뽑을 수 있습니다.

더 높은 출력이 필요하면 약 17W까지도 뽑을 수 있으나 델리카투스 GE는 고음질이 목표이므로 A급 10W로 설계하였습니다.



2009년 6월 출시하여 10년이 훨씬 지났지만, 여전히 제작되고 있는 델라카투스의 장수 비결은 바로 A급 푸시풀로 구동하여 고음질로 제작하였다는 것에 있다고 생각합니다.



요즘 수입되는 인티앰프 중에는 프리부를 생략한 것을 보게 됩니다.

그러나 델리카투스에서는 프리부를 마련하여 음질의 향상을 추구하였습니다.

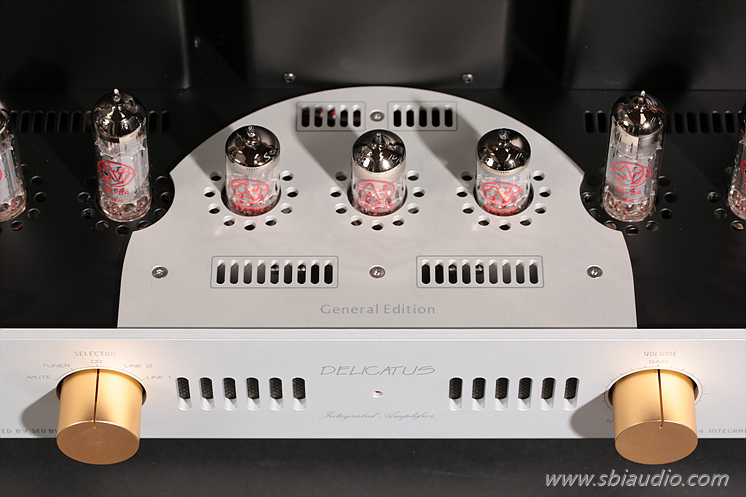

중앙 부분에 소형 전압 증폭관 3개 중 가운데 있는 12AX7/ ECC83S가 프리부로 동작합니다.





델리카투스 GE의 내부입니다.



델리카투스의 입력 선택 셀렉타는 세이덴 제품을 사용하였습니다.

이 셀렉타는 은도금 베이스 위에 금도금을 한 접점을 사용하여 20,000회 보증에 동작 감촉 또한 경쾌합니다.



음량을 조절할 수 있는 볼륨은 알프스사의 블루벨뱃 제품을 사용하였습니다.

적절한 무게감과 함께 연동 오차가 적어 채용하고 있습니다.

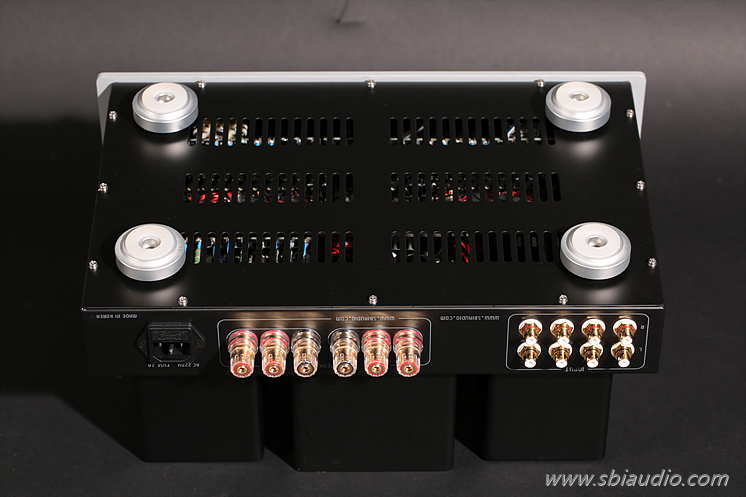

델리카투스 GE의 하판입니다.



45mm 통 알루미늄을 절삭가공하여 실리콘 고무를 덧대어 만든 받침대를 사용하여 음질 향상을 위하여 별도의 앰프 받침대를 구입할 필요가 전혀 없습니다.

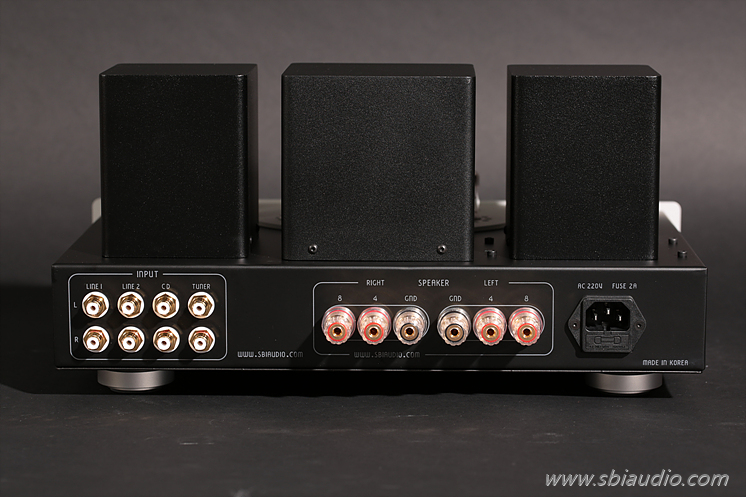

델리카투스 GE의 후면입니다.

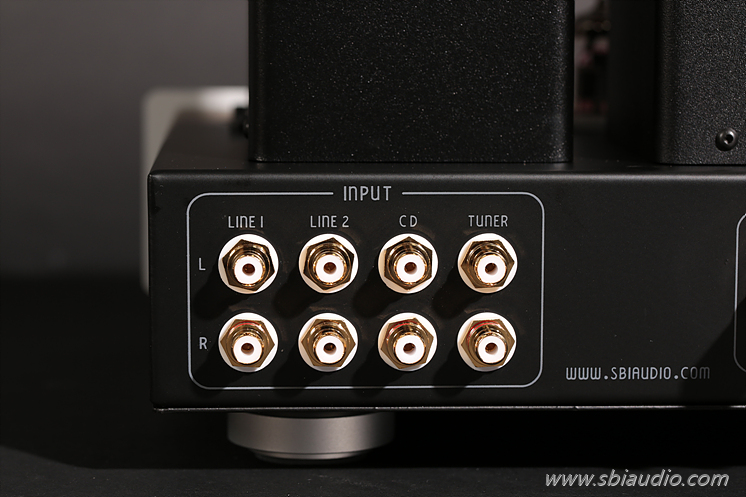

좌측부터 LINE 1, LINE 2, CD, TUNER 순으로 5계통의 RCA 단자가 있으며,

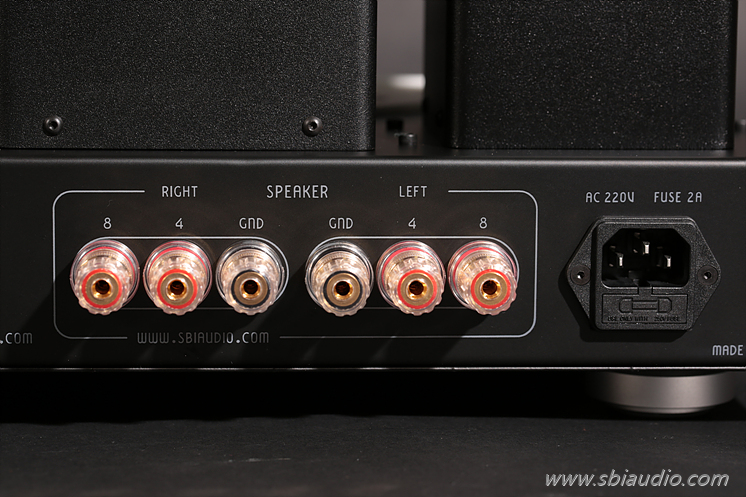

중앙에는 4Ω, 8Ω 스피커를 연결할 수 있는 바인딩 포스트 단자가 있습니다.







후면 사진 한 장 더 있습니다.







. 델리카투스 GE의 전기적 제원
1. 실효 출력: 10W + 10W
2. 형식: EL84를 A급 울트라 리니어 푸시풀로 구동하는 인티앰프
3. 주파수특성: 3W 출력 시
하한 주파수: -3dB  5Hz
상한 주파수: -3dB  57.3kHz

4. 이득(GAIN): 160배
5. 사용 진공관: EL84/ 6BQ5 × 4, ECC83S/ 12AX7 × 1, ECC82/ 12AU7 × 2
6. 크기: W390  H175  D285
7. 무게: 12.2kg





델리카투스 GE의 음질은 풍성한 저음을 기반으로 하는 EL84 특유의 감칠맛 나는 고음이 아름다운 음질이라고 소개하고 싶습니다.



이** 선생님의 델리카투스 GE입니다.

3일간의 에이징을 겸한 히어링 테스트가 끝나는 5일(금) 이후 언제든지 납품할 수 있습니다.







지금 반제품 상태로 벌려 놓은 것이 많습니다.

새티늄 2대를 제작하다 후면판이 입고되지 않아 잠시 중단된 상태이고 TCR 플래티늄 우드형 2대를 제작하고 있습니다.



새티늄 자재가 입고되는 대로 새티늄 부터 제작하겠습니다.



고맙습니다.
