진공관 리모트 컨트롤러 RCV MK2

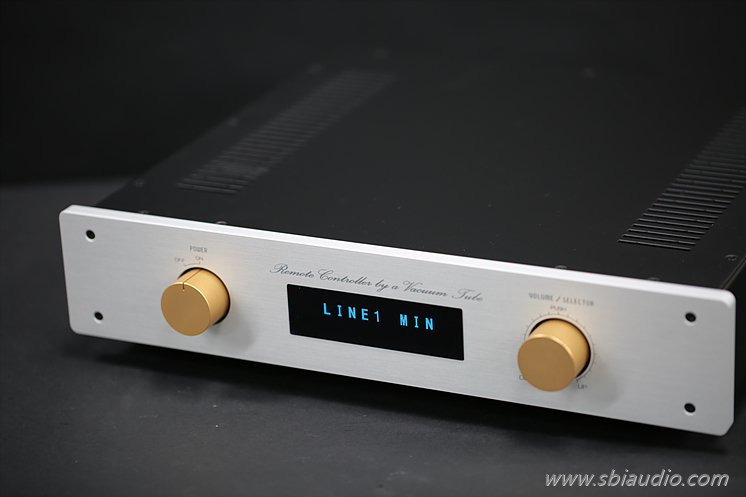

진공관 리모트 컨트롤러 RCV MK2 두 대입니다.

오늘 완성하였습니다.

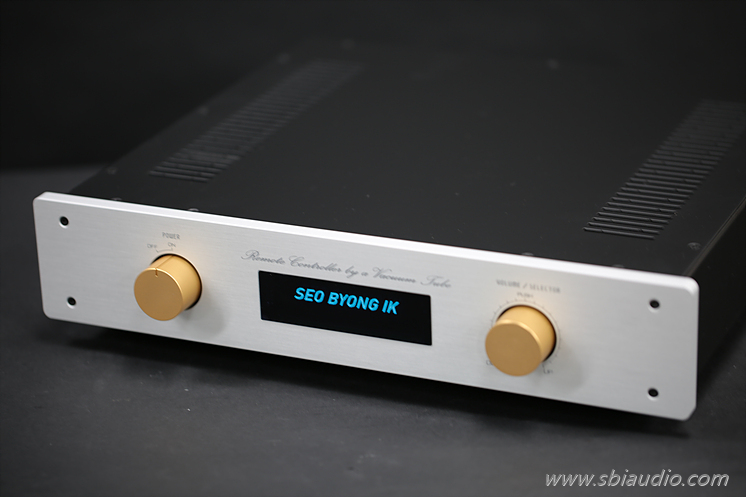

두 대 중 한 대는 주문하신 분의 요청으로 음핑고 노브로 하였습니다.

비슷한 시기에 두 분이 주문하시어 두 대를 동시에 제작하였습니다.



혹시...

고가의 하이엔드 앰프에서 리모컨 기능이 있는 제품을 보신 적 있으신지요...?

아마 못 보셨을 겁니다.



리모컨 기능은 중, 저가 제품에 주로 채용되고 있습니다.

그 이유는 리모트 컨트롤러를 채용할 경우 음질이 열화되기 때문입니다.



오직, 음질 하나를 위해 모든 기술을 투자해 만든 앰프를 하이엔드 앰프라 하는데, 편리를 위해 채용한 리모트 컨트롤 기능으로 인해 음질이 열화한다면 채용하기 어려울 것입니다.









리모트 컨트롤러 회로는 몇 가지의 방식이 있지만,

반도체 특히, OP AMP로 구성된  회로를 주로 사용합니다. 그 이유는 모듈화되어 있어 설계가 간단하고 실장 비용이 저렴하여 그렇습니다.



반도체로 구성된 리모트 컨트롤러를 사용하면 어떤 이유로 음질이 열화하는지에 대한 내용은 RCV를 발표하며 여러 차례 말씀드려왔기에 오늘은 생략합니다만,

이 내용이 궁금하신 분은 작업실에서 RCV로 검색하시면 확인하실 수 있습니다.









RCV는 반도체를 전혀 사용하지 않고 진공관과 릴레이로 구성한 회로를 설계하여 음질 손실없이 편리한 리모컨 기능을 수행합니다.



기본적인 구성은 다음과 같습니다.

리모컨에서 보내는 디지털 신호를 받아 릴레이를 구동하도록 하는

마이컴 구동 회로를 중심으로 5 계통의 입력 선택을 비롯하여 잠시 소리를 줄이는 뮤트 기능과 볼륨 업, 다운 기능을 수행합니다.



입력되는 음악 신호는 릴레이로 구성된 아테네이터에서 음량이 가변되며 버퍼단에서 출력됩니다.

이 과정에서 음악 신호가 반도체 소자를 경유하거나 반도체 소자의 영향을 받는 일이 전혀 없습니다.



릴레이로 동작하는 아테네이터는 총 23단으로 구성되었는데 1% 오차의 정밀 저항으로 제작하였습니다.

통상의 음량 조절 볼륨이 A형 커브인 것에 비해 D형 커브로 제작하여 리모컨으로 음량 조절 시 조금 더 부드럽게 변화한다는 장점이 있습니다.



질소 봉입된 릴레이를 사용하여 오랫동안 접점 불량없이 사용할 수 있다는 장점이 있습니다.



22개의 릴레이와 결합하여 높은 입력 임피던스로 입력 신호를 받고 낮은 출력 임피던스로 출력하는 액티브 캐소드 폴로워 회로를 배치하였습니다.









진공관으로 구성된 버퍼 회로가 없어도 소리가 나는 데는 전혀 지장이 없습니다.



그러나 입력 임피던스와 부유 용량으로 형성되는 고역 커트 필터회로가 고음 대역에서 손실이 발생하게 되는 것은 피할 수 없습니다.

즉, 고음으로 갈수록 커지는 음질열화 현상은 피할 수 없게 되는 것입니다.



이런 음질 열화를 방지하기 위해

액티브 캐소드 폴러워 회로를 종단에 배치하여 음량이 변화하여도 음질의 손실이 발생하지 않도록 하였습니다.



실제로 RCV를 사용해 보면

음질에 대한 손실이 없다고 소개하는 것이 오히려 부족하다고 느낄 정도로 음질 향상이 느껴집니다.









그 이유는 액티브 버퍼단의 특징이 다른 진공관을 사용하여도 항상 최적점에서 동작한다는 것인데 이런 특징으로 다음과 같은 진공관을 교체하여 사용할 수 있습니다.



ECC82/ 12AU7

ECC83S/ 12AX7

12AY7/ 6072 등.... 입니다.



위의 진공관들은 선형 특성이 뛰어나기로 유명한 소신호 쌍 3극 전압 증폭관들입니다.

고유의 음색이 있으므로 각자 취향대로 선택하시면 됩니다.



기본으로 세팅되어 출고되는 진공관은 ECC82입니다.





RCV MK2의 버퍼부와 전원부 회로 부분이 가장 잘 보이는 사진입니다.





우측으로는 MOS FET로 구성된 리플필터 회로부입니다.



전원부와 버퍼부 모두 하드와이어링 방식으로 배선하였습니다.



트로이달 트랜스에서 공급된 AC는 실리콘 브리지 정류 다이오드를 통과하면서 맥류로 변합니다.

이 맥류는 평활 콘덴서에 의해 어느 정도 평탄해지지만, 잔물결이 무수히 남아있는 불안정한 직류입니다.



이런 리플을 제거하기 위해 고안된 회로가 리플 필터입니다.

MOS FET를 제어 소자로 하여 저항 330k와 알루미늄 전해 콘덴서 22㎌의 충방전 현상을 이용한 평활회로입니다.



리플이 남아있는 매끄럽지 못한 불안정한 직류가 이 리플필터 회로를 경유하고 나면 배터리에 버금가는 완벽한 직류로 바뀌게 됩니다.



서병익오디오의 모든 프리앰프 및 소스 기기의 전원부에 채용되어 반도체 앰프에 버금가는 정도의 높은 S/N 비를 실현할 수 있었던 것도 이 리플필터의 도움이 크게 작용하였습니다.



MOS FET로 구성된 리플필터는 우수한 특성과 안정된 동작으로 지금까지 단 한번의  A/S도 발생하지 않을 정도의 높은 안정성과 완벽한 성능을 16년이라는 긴 세월로 증명하였습니다.





좌측부터 중간에 이르는 부분까지는 버퍼부입니다.

오차 1% 이내의 정밀저항과 메탈라이즈드 폴리프로필렌 콘덴서로 구성하여 대를 물려 사용하여도 초기 음질을 오랫동안 유지할 수 있도록 하였습니다.



절대로 음질손실이 없다는 뿌듯함과 더불어 세계 유수의 어떤 제조사도 출시한 적이 없는 진공관으로 구성된 리모트 컨트롤러를 사용한다는 자부심, 편리함 등.... 으로

오디오를 즐기시는 동안에는 평생토록 RCV MK2와 함께 하시리라 생각합니다.

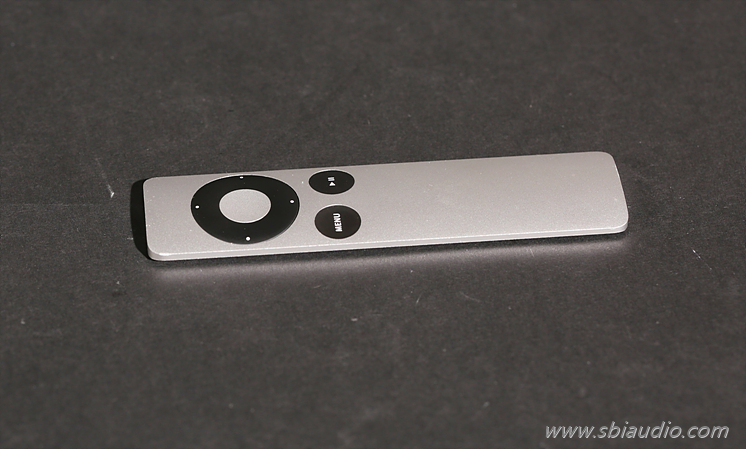

리모컨의 사진입니다.





RCV는 애플 리모컨으로 구동되도록 제작하였습니다.

작은 크기에 디자인도 좋습니다.

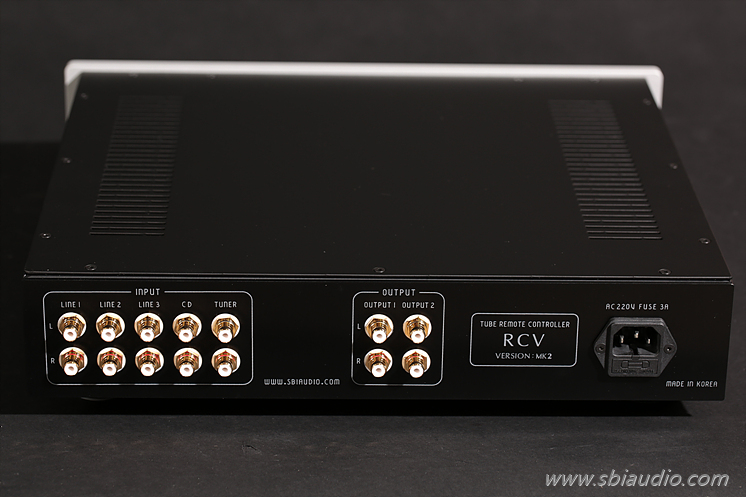

RCV MK2의 후면입니다.





좌측에 5 계통의 RCA 입력을 받을 수 있으며, 중앙에는 두 조의 RCA 출력 단자가 있습니다.





. RCV MK2의 전기적 제원입니다.
형식: 진공관과 릴레이로 구성된 리모트 컨트롤러
1. 증폭도: 0.9배

주파수특성: -3dB 출력 4V 기준

상한 주파수: 약 300kHz (아테네이터 1단 위치일 때: 98.5kHz)

하한 주파수: 4Hz
2. 논 클립 출력전압: 33V
3. 사용 진공관: 12AU7/ ECC82 × 2
4. 크기: W390  D370(단자류 포함)  H93mm



. 다음의 진공관과 교체하여 사용할 수 있습니다.

12AX7/ ECC83S × 2, 또는 12AY7/ 6072 × 2







RCV MK2의 연결 방법에 대한 안내는 자료실 30번 게시물을 참고해주십시오.

그림으로 설명되어 있어 이해하기 쉽습니다.



설치하는 과정에서 어려우신 분은 언제든지 전화주시면 친절한 안내를 받으실 수 있습니다.





박** 선생님과 정** 선생님의 RCV MK2입니다.

3일간의 에이징을 겸한 히어링 테스트가 끝나는 금요일(10월 1일) 이후 언제든지 납품할 수 있습니다.







고맙습니다.
