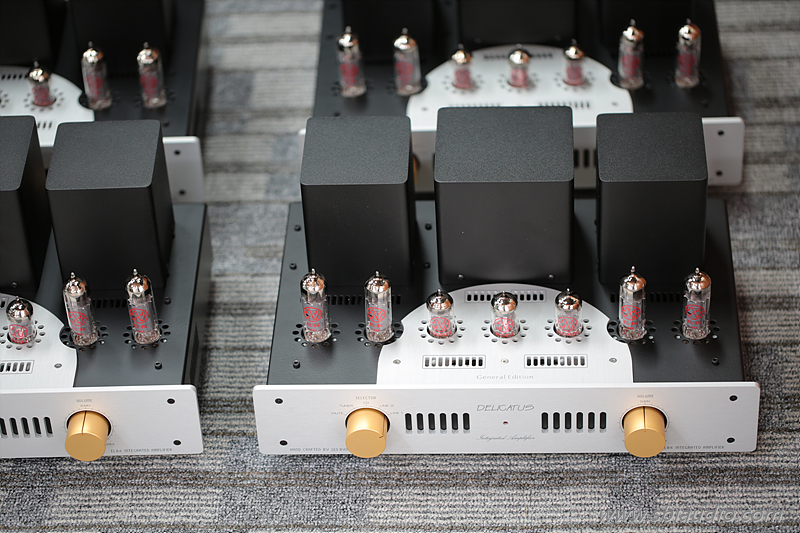

A급 10W + 10W EL84 푸시풀 인티앰프 델리카투스 GE





델리카투스 GE 4대 입니다.



오늘 완성하여 사진 찍고 포장까지 해놓았지만, 발송하지는 못하였습니다.

우리와 거래하는 로젠택배는 마지막 수거 시간이 오후 4시입니다.

사진 찍고 포장하느라 이 시간을 맞추지 못하였습니다.



이번에 받으시는 분 성함입니다.

38번으로 받으시는 최*호 선생님

39번으로 받으시는 정*문 선생님

40번으로 받으시는 권*율 선생님

41번으로 받으시는 김*성 선생님 이렇게 4분입니다.



발송할 때면 늘 말씀드리지만,

진공관을 꽂는 방법을 몰라 문의하시는 분이 계십니다.

어려워서가 아니라 처음 사용하는 것이니 그러실 수 있습니다.



이렇게 진공관 앰프를 처음 사용하시는 분을 위하여 말씀드립니다.



델리카투스 GE를 받으시면 진공관을 아래의 사진을 참고하여 꽂습니다.





택배 운송 중 안전을 고려하여

진공관을 분리하여 별도로 포장하였습니다.



작은 진공관 3개 중 가운데 있는 진공관은 쌍 3극 진공관 ECC83S입니다.

양옆에 있는 진공관은 ECC82입니다.

그런데,

이번에는 ECC82와 더불어 ECC802가 발송되기도 하였습니다.



ECC802는 ECC82의 고신뢰관입니다.

호환관이기도 하여 그대로 그 자리에 꽂으면 됩니다.



고신뢰관이라고 해도 음질에 대한 내용이 아니므로 음질이 더 좋아지지는 않습니다.

그렇다고 더 나쁘지도 않습니다.

다만,

물리적 진동이 있는 곳에서 사용하기 위해 지지대를 몇 개 더 세워 만든 진공관이라 조금 더 비싸지만,

ECC82의 수량이 부족하여 ECC802로 대체하여 구입하였습니다.



나중에라도 교체할 시기가 오면 같은 ECC802를 다시 구입하여 꽂으셔도 되고

ECC82를 구입하셔도 됩니다.

미국 형명인 12AU7을 구입하셔도 제원은 똑같습니다.



델리카투스에서 중요한 것은 위 사진의 청색선에 진공관에 마킹된 형명이 나란히 되도록 완전히 꽂는 것입니다.

핀과 소켓의 모양을 잘 맞추신 후 좌, 우로 조금씩 움직이면서 안 들어갈 때까지 힘있게 눌러줍니다.



EL84 진공관은 각 2개씩 좌,우로 꽂습니다.

4개의 특성이 같은 쿼드 매치관으로 발송하였으니 두 개씩 짝지어 꽂으시면 됩니다.



진공관을 모두 꽂으셨다면 전원 스위치를 넣어봅니다.

진공관 앰프는 바로 소리가 나지 않습니다.



히터가 캐소드를 달궈야 열전자가 방출되어 전류가 흐르기 시작하므로 약 20~30초 정도의 시간이 필요합니다.

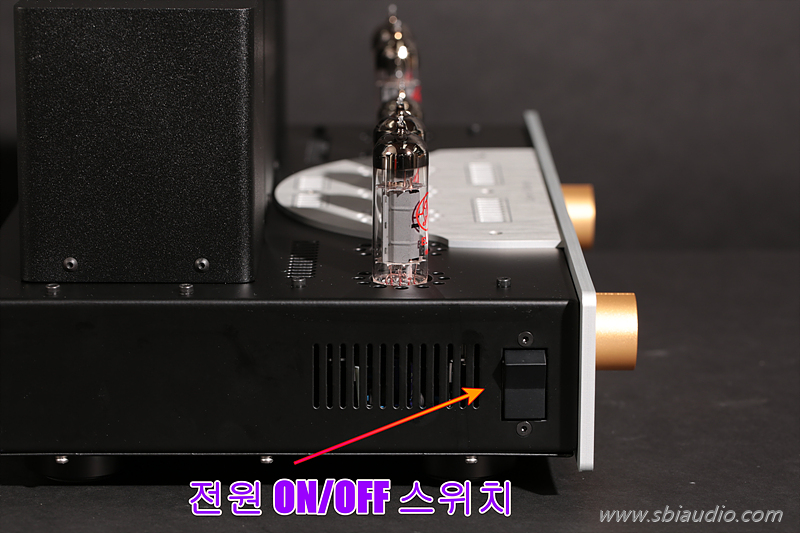

전원 ON/OFF 스위치는 좌측에 있습니다.





델리카투스 GE의 내부입니다.





조금 더 까까이 찍은 사진입니다.





부품의 리드가 러그 단자에 직접 납땜되는 하드와이어링 배선으로 제작되었습니다.

하드와이어링으로 방식은 이론에 입각한 이상적인 배선이 가능하여 잔류 노이즈를 크게 줄일 수 있으며 음질적으로도 매우 우수한 특성을 보입니다.



3차원 배선이 가능한 이상적인 배선에서 오는 결과입니다.

반면,

PCB는 평면 배치만 가능하여 극복할 수 없는 한계가 있는 것입니다.

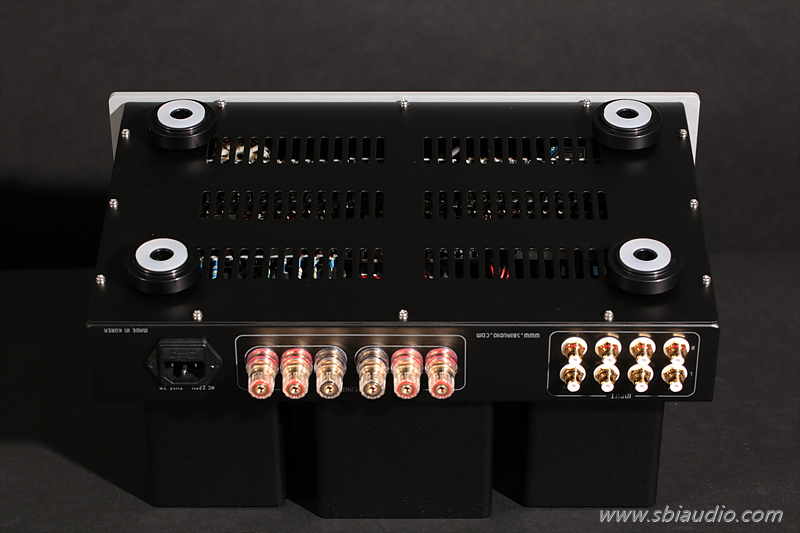

하판을 체결한 사진입니다.





미세한 진동을 잡아주는 받침대는 45mm 통 알루미늄을 절삭 가공한 후 실리콘 고무를 덧대어 만들어 진동을 흡수합니다.

별도의 인슐레이터를 구입하실 필요가 전혀 없을 정도입니다.

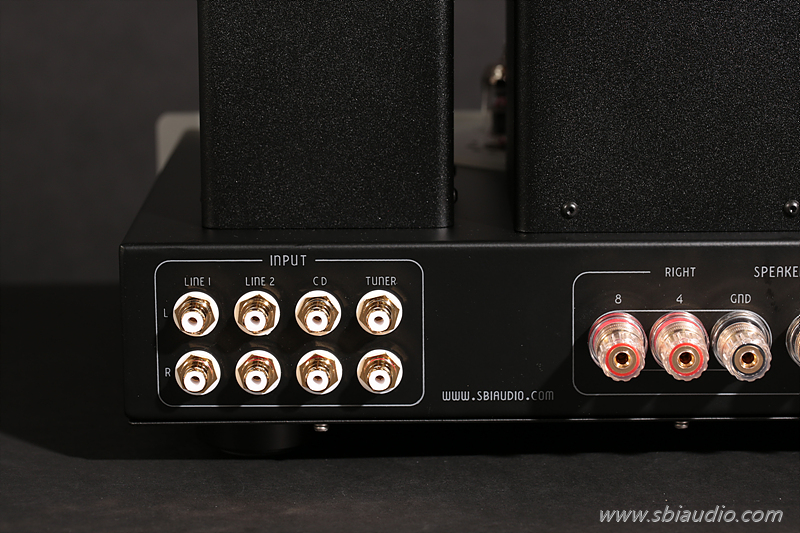

델리카투스 GE의 후면입니다.





좌측부터 LINE 1, LINE 2, CD,TUNER 순으로 RCA 입력 단자가 있습니다.

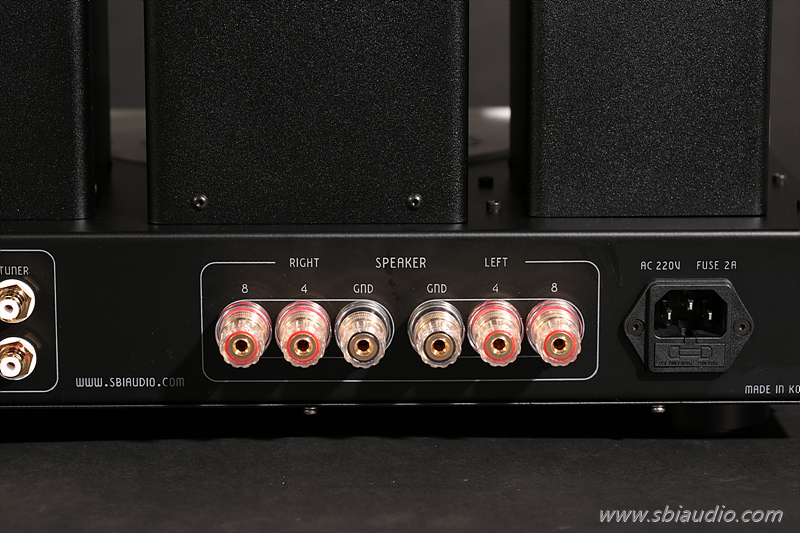

중앙에는 4옴과 8옴 스피커를 연결할 수 있는 바인딩 포스트 단자가 있습니다.



6옴 스피커를 사용하시는 분은

4옴 단자에 연결합니다.



받으신 후 조금이라도 불편하시거나 궁금하신 점이 있으시면 전화주십시오.

계속 반복되는 내용이라 오늘은 조금 간략히 소개하였습니다.





. 델리카투스 GE의 전기적 제원
1. 실효 출력: 10W + 10W
2. 형식: EL84를 A급 울트라 리니어 푸시풀로 구동하는 인티앰프
3. 주파수 특성: 3W 출력 시
하한 주파수: -3dB  5Hz
상한 주파수: -3dB  57.3kHz

4. 이득(GAIN): 160배
5. 사용 진공관: EL84/ 6BQ5 × 4,  ECC83S/ 12AX7 × 1,  ECC82 or ECC802/ 12AU7 × 2
6. 크기: W390  H175  D285
