고음질 진공관 프리앰프 벨루스 XE

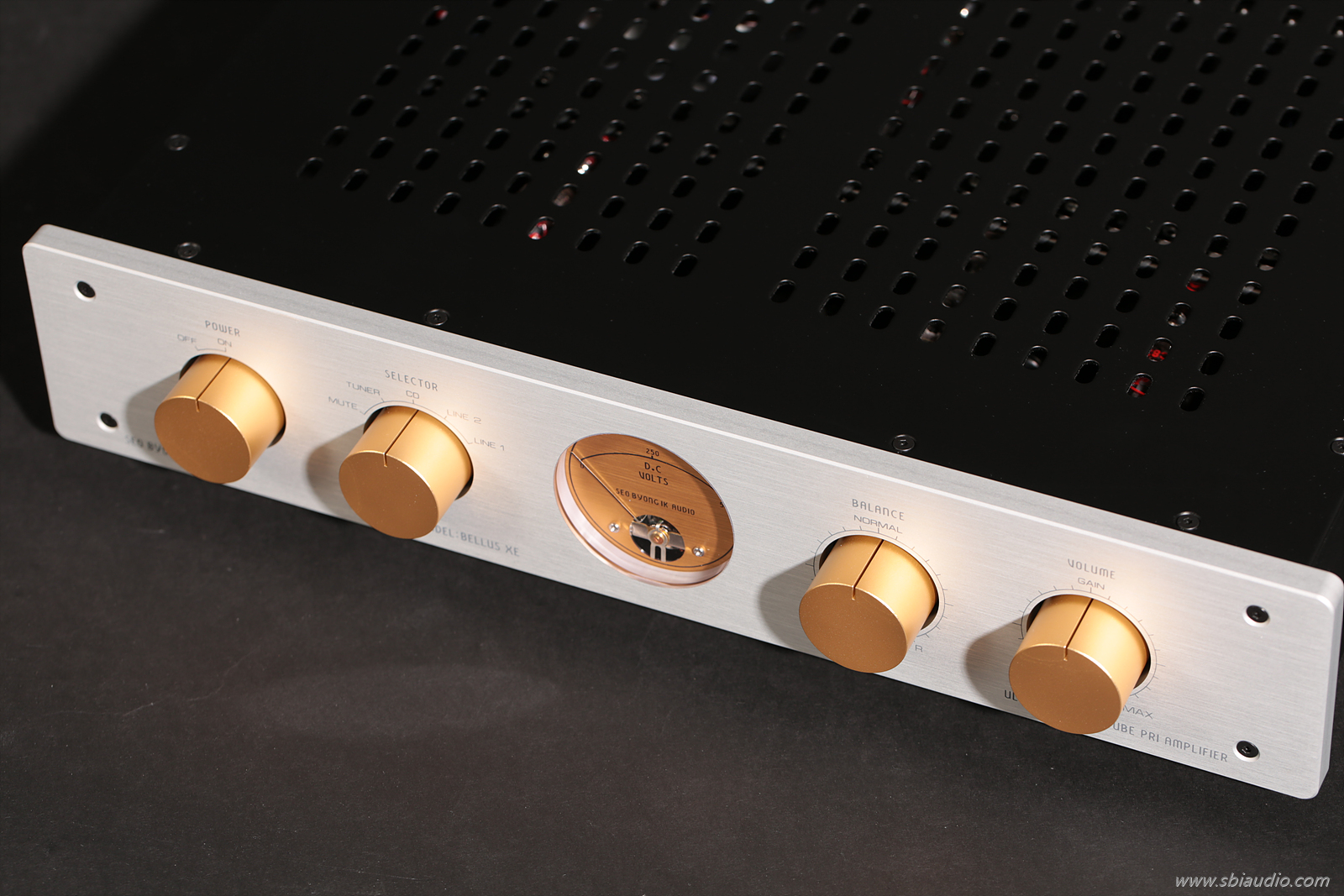

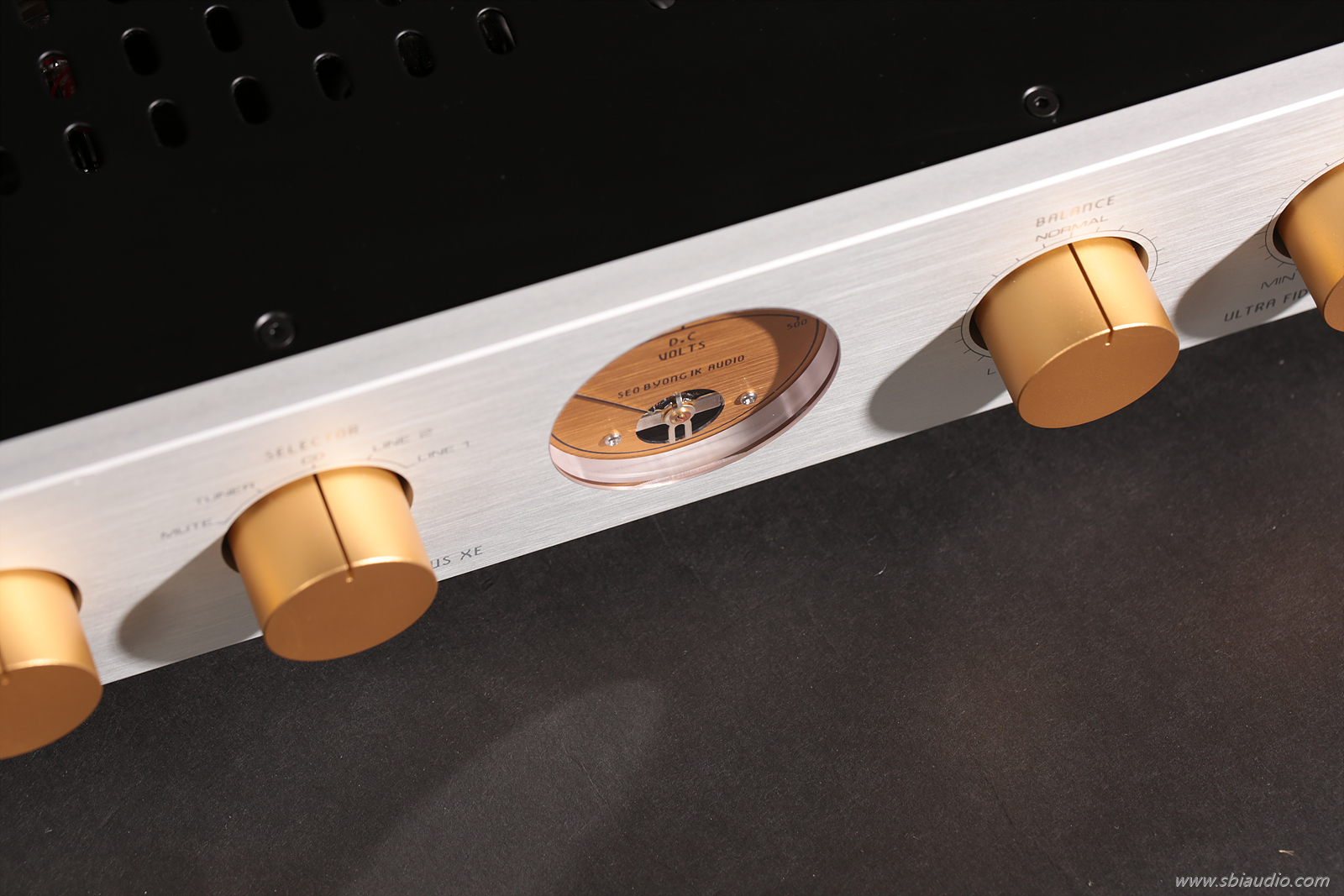

벨루스 XE입니다.

어제 완성하였습니다.



벨루스 XE는 진공관 프리앰프입니다.

그런데 진공관 앰프라 하면 어떤 정형화된 음질을 상상하지 않으시나요?





오디오의 역사는 회로 개발의 역사라고도 합니다.

새로운 회로를 적용한 기기라면 마치 반도체 앰프에서 나오는 배음 하나 없는 소리가 아닐까.....

생각하실 수도 있지만,



진공관의 음색적 특징을 가능한 한 극대화할 수 있도록 설계한 회로입니다.











진공관은 선형특성이 특히 우수합니다.

이렇게 우수한 특성 덕분에 NFB(Negative feedback) 즉,부귀환을 전혀 사용하지 않고도 우수한 특성의 앰프를 제작할 수 있습니다.



반면, 반도체 소자는 찌그러짐이 커서 NFB 도움 없이는 실용이 안됩니다.



반도체 앰프의 왜율(전고조파 찌그러짐, THD)이 통상 0.01% 이하인 것을 알고 계시는 분은 의아해 하시겠지만,

부귀환을 적용하기 이전의 나특성은 찌그러짐이 커서 사용하지 못할 정도인 것은 맞습니다.



그런데도 반도체 앰프의 왜율 0.001% 정도를 실현할 수 있는 이유는 오직 한 가지

다량의 부귀환(NFB) 때문입니다.



이렇게 부귀환을 적용하게 되면 전기적 특성들이 개선됩니다.

이때 더 좋은 전기적 특성을 원한다면 더 많은 부귀환을 적용하면 되기에 반도체 앰프에서 전기적 특성이 좋은 앰프를 만드는 일은 전혀 어렵지 않습니다.





반도체 소자는 선형특성이 떨어져 비 직선 찌그러짐이 많은 소자이지만,

잡음 특성도 매우 불리한 소자입니다.



이 말은 반도체 소자 스스로 발생하는 노이즈가 많다는 것인데 역설적으로 반도체 앰프의 S/N 비는 매우 높습니다.

이렇게 되는 이유도 다량의 부귀환으로 얻어진 효과입니다.





이렇게 부귀환의 양만 늘리면 전기적 특성이 좋아지니 한때는 경쟁적으로 부귀환의 양을 늘리는 경우도 있었으며 적용된 부귀환의 양을 광고하던 시기도 있었습니다.







증폭기에 부귀환을 적용하면 얻어지는 효과입니다.

1. 주파수특성이 개선됩니다.

2. 왜율이 개선됩니다.

3. 신호 대 잡음 비가 향상합니다.

4. 전압 안정성이 증가합니다.





부품의 품질이 조금 떨어져도

회로의 완성도가 조금 떨어져도

부귀환을 크게 늘리면 위에 제시한 대로 전기적 특성은 개선됩니다. 그리고 이 모든 항목은 수치로 표현되니 구분이 명확합니다.



이렇게 개선된 항목들은 다른 말로 정특성이라 합니다.





그런데 동특성으로 분류되는 과도특성은 부귀환이 깊어질수록 비례하여 점점 악화하여 가는데

과도특성이란...!!



빠르게 변화하는 음악 신호를 얼마나 신속하게 추종할 수 있느냐... 의 특성입니다.

이런 이유로 동특성이라 합니다.





동특성이 우수한 앰프의 음질은 음의 이탈감이 좋습니다.

흔히 좋은 앰프를 구분하는 방법 중 하나가 타악기 소리를 들어보라.... 는 말이 괜히 나온 것이 아닙니다.



과도특성이 좋은 앰프의 음질은 생동감 있게 들립니다.











그러나 과도특성을 회로적으로 좋게 하는 방법은 존재하지 않습니다.

다만, 얼마나 악화하였는가가 관건입니다.



과도특성이 악화하는 가장 큰 이유는 다량의 부귀환 때문입니다.



이런 이유로 과도특성이 우수한 증폭기를 제작하기 위해서는 부귀환을 적용하지 않으면 되는 것입니다.

이것이 무귀환(NON NFB)앰프가 주목받는 이유입니다.



자세한 내용을 모르시는 분은 무귀환(NON NFB)앰프는

단지, 부귀환을 적용 안 하면 무귀환 앰프가 되는 것이 아닌가.... 라고 생각할 수도 있습니다.





그러나 문제는 부귀환이 하던 작용이 있다는 것입니다.

부귀환으로 인해 광활한 주파수 특성을 확보할 수 있었고 낮은 왜율을 실현할 수 있었습니다.

높은 S/N 비도 있습니다.





무귀환 앰프는 이 모든 것을 부귀환의 도움 없이 실현해야 합니다.



참고로 반도체 앰프에서는 부귀환없이는 실용적인 앰프를 제작할 수 없습니다.

반도체 앰프에서 무귀환 앰프가 존재하지 않는 이유입니다.



무귀환 앰프는 오직 진공관 앰프에서만 가능합니다.

진공관 앰프라도 왜율을 줄이기 위해 선형 특성이 좋은 진공관을 선택해야 하고 정밀 회로설계를 해야 합니다.

잡음을 줄이기 위해 전원부에 물량투자를 아끼지 않아야 합니다.













벨루스는 무귀환 프리앰프로

부귀환의 도움 없이 정밀 회로 설계로 광활한 주파수 특성을 실현하였으며

물량투자와 이상적인 배선으로 볼륨을 최대로 올린 상태에서도 노이즈나 홈의 증가가 전혀 없을 정도로 높은 S/N 비를 실현하였습니다.





. 벨루스 XE의 전기적 제원입니다.

형식: 디퍼런셜 기반의 고음질 무귀환 프리앰프

1. 이득: 9배
2. 주파수 특성: 출력 5V시 -3dB
고역 상한 주파수: 59.5kHz
저역 하한 주파수: 6.0Hz
3. 논 클립 최대 출력 전압: 51V

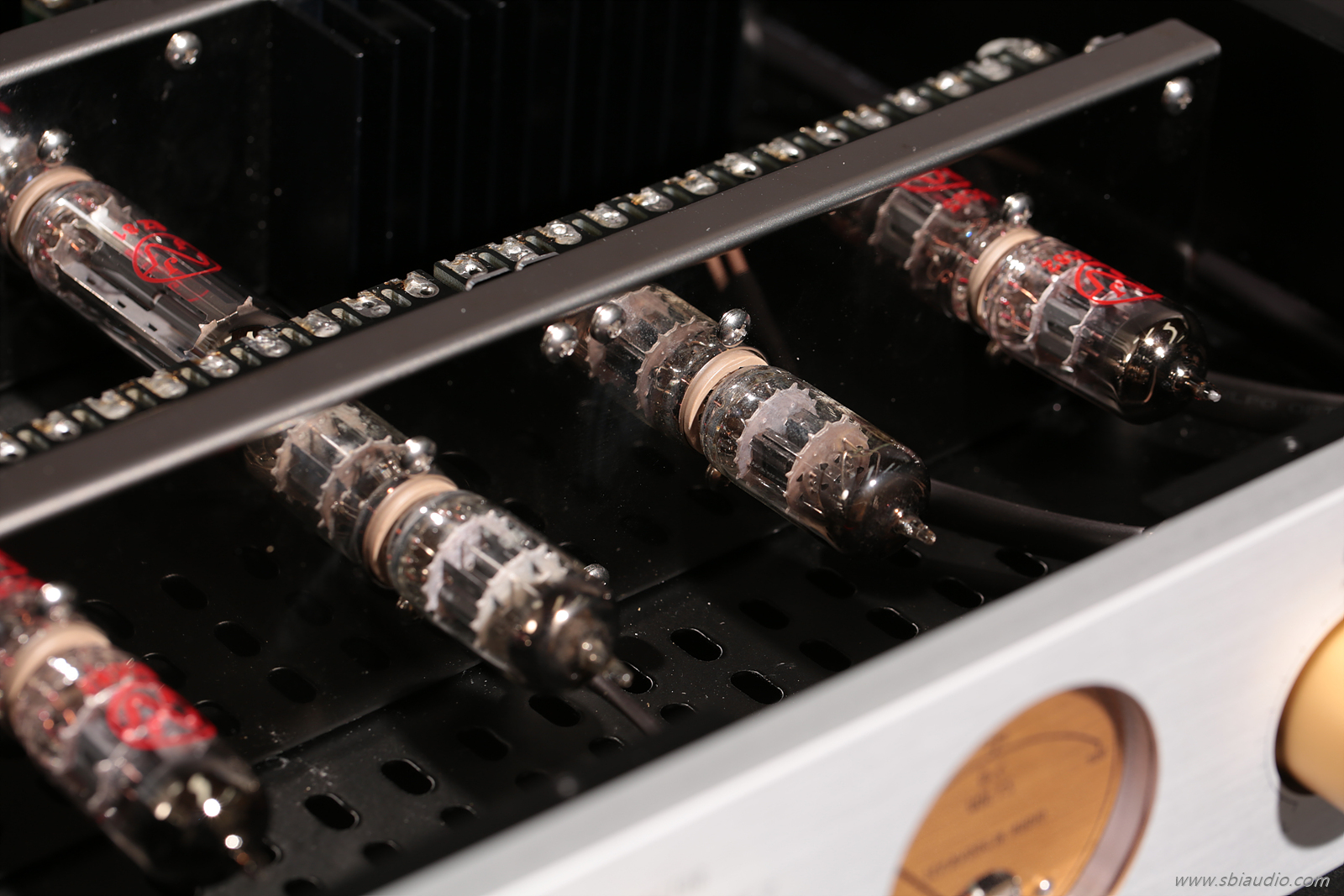

4. 사용 진공관: 12AY7/ 6072 × 2개,   ECC82/ 12AU7 × 2개,   6CA4/ EZ81 × 1개
5. 입력: 언밸런스 4 계통

6. 출력: 언밸런스 2 계통

7. 크기: W390 × D370(단자류 포함) × H93mm







. 벨루스 XE는 초단 12AY7을 ECC82로 대체하여 사용하실 수 있습니다.

이때는 이득이 약 절반으로 줄어집니다.

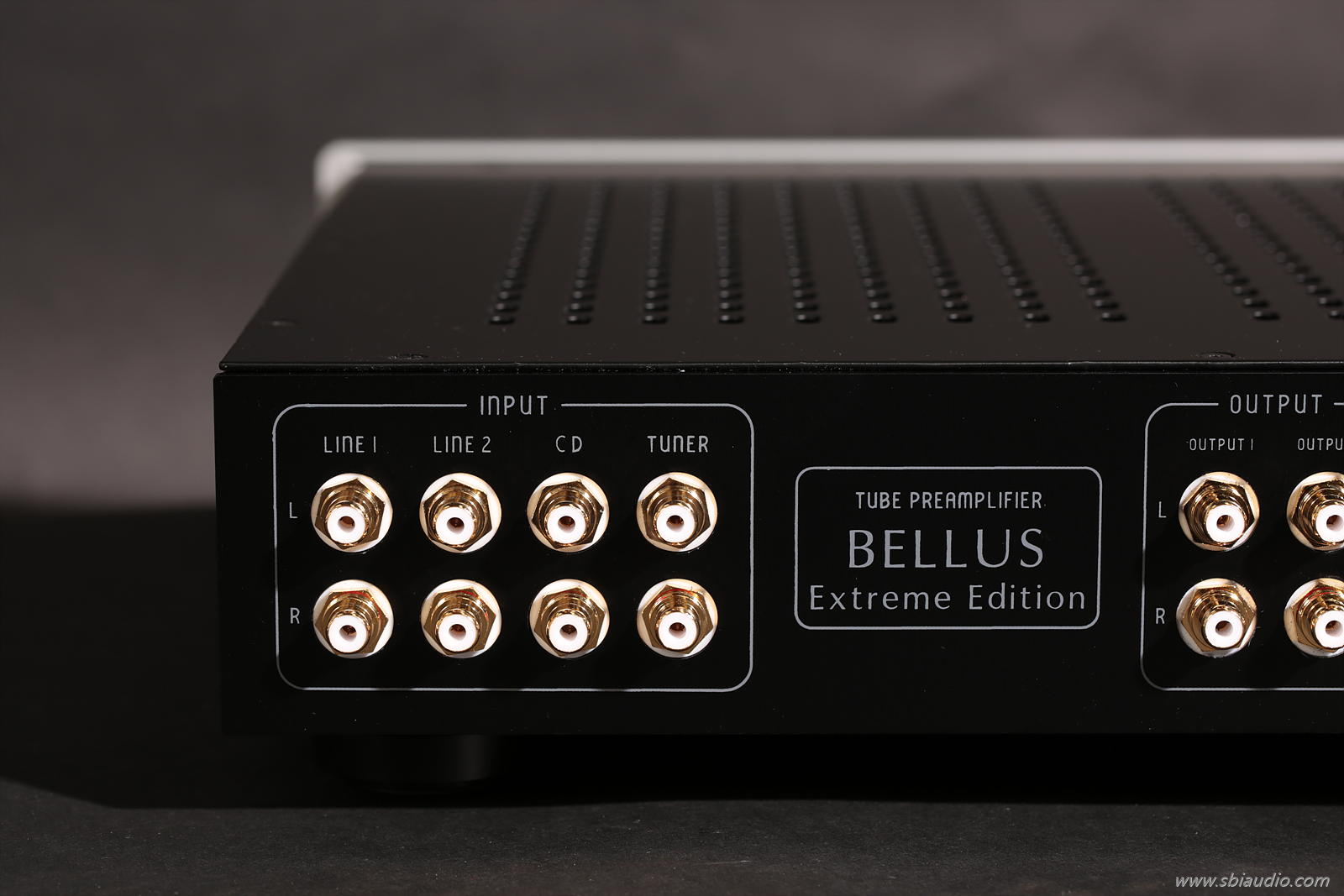

벨루스 XE의 후면입니다.









좌측부터 LINE 1, LINE 2, CD, TUNER 순으로 5 계통의 RCA 입력 단자가 있습니다.

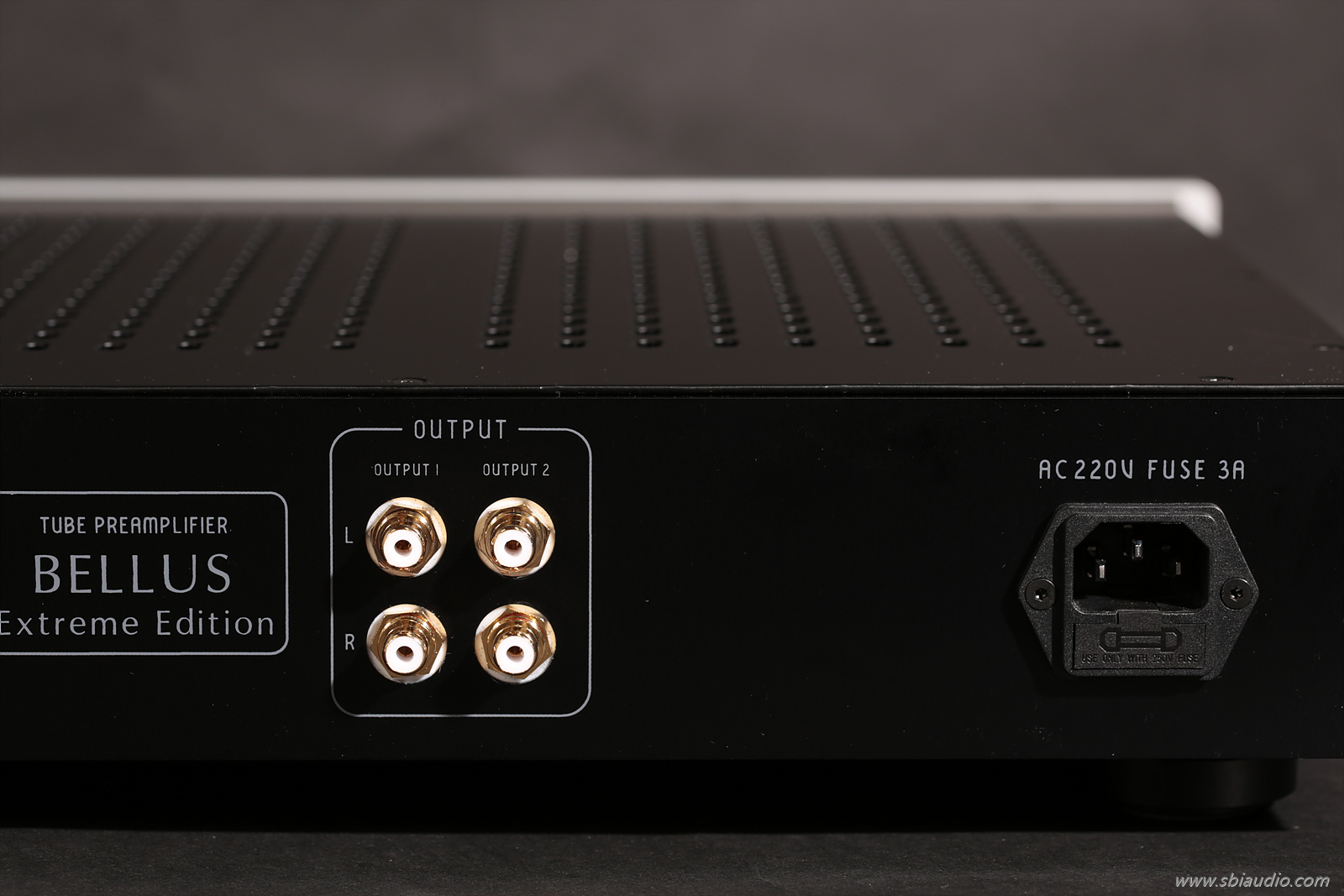

중앙에는 두 조의 RCA 단자가 있습니다.



이 단자는 내부에서 연결되어 있습니다.

별도의 파워앰프를 연결하여 사용할 수 있습니다.





이때는 키르히호프 법칙에 의해 프리앰프의 출력이 절반으로 줄어집니다.

출력이 절반으로 줄어져 파워앰프로 전달되므로 평소보다 볼륨을 조금 더 올리게 되지만, 음질이 열화하는 일은 결코 없으니 안심하셔도 됩니다.

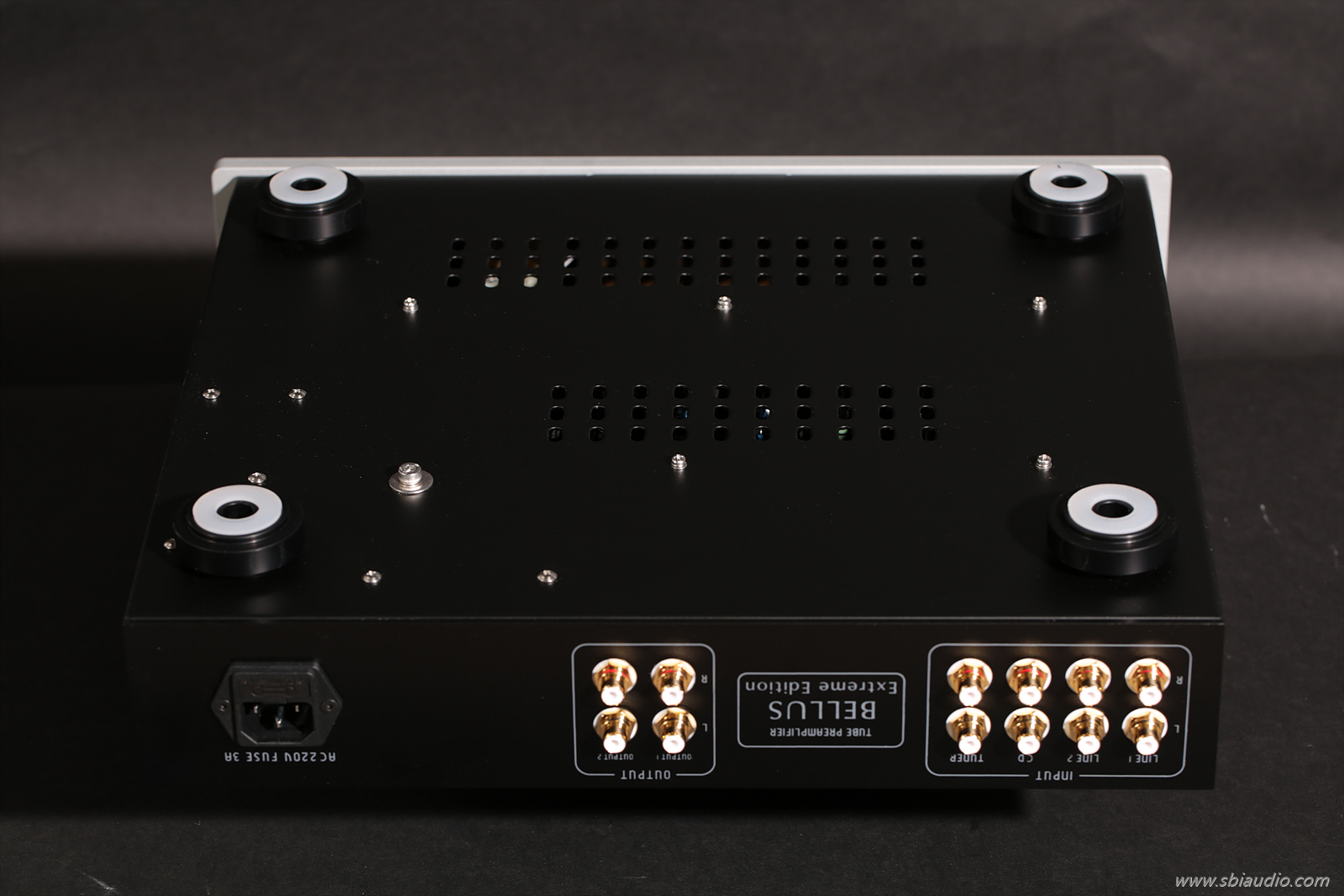

벨루스 XE의 보이지 않는 밑판을 찍은 사진입니다.







45mm 통 알루미늄을 절삭 가공한 후 실리콘을 덧대어 완성한 받침대는 튼튼하고 보기도 좋지만,

미세한 진동을 흡수하여 음질을 향상합니다.



굳이 충격을 흡수한다는 고가의 오디오 받침대(오디오 인슐레이터)를 구입하실 필요가 전혀 없습니다.





벨루스 XE의 음질은 무귀환 프리앰프로 증폭하는 과정에서 생성되는 배음이 풍성하여 유려한 배음이 돋보입니다.

공간을 가득 채우는 배음과 더불어 부드럽고 나긋나긋한 음질은 피곤함에 지친 심신을 편안히 이완합니다.







전병* 선생님의 벨루스 XE입니다.

오늘 발송하였습니다.









고맙습니다.
