진공관 리모트 컨트롤러 RCV MK2

2022.09.29·by 서병익
281

20220929RCV MK2 020.jpg

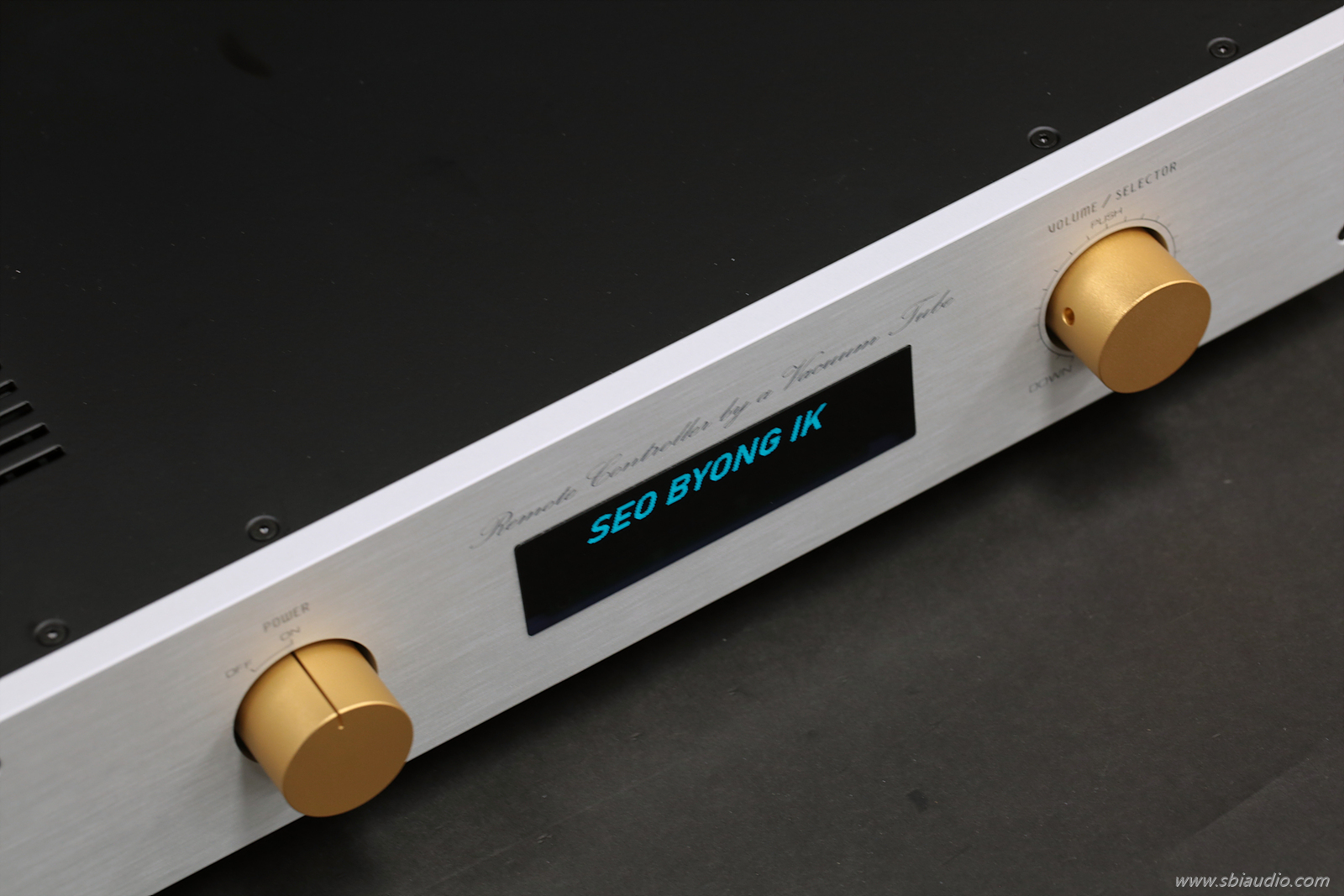

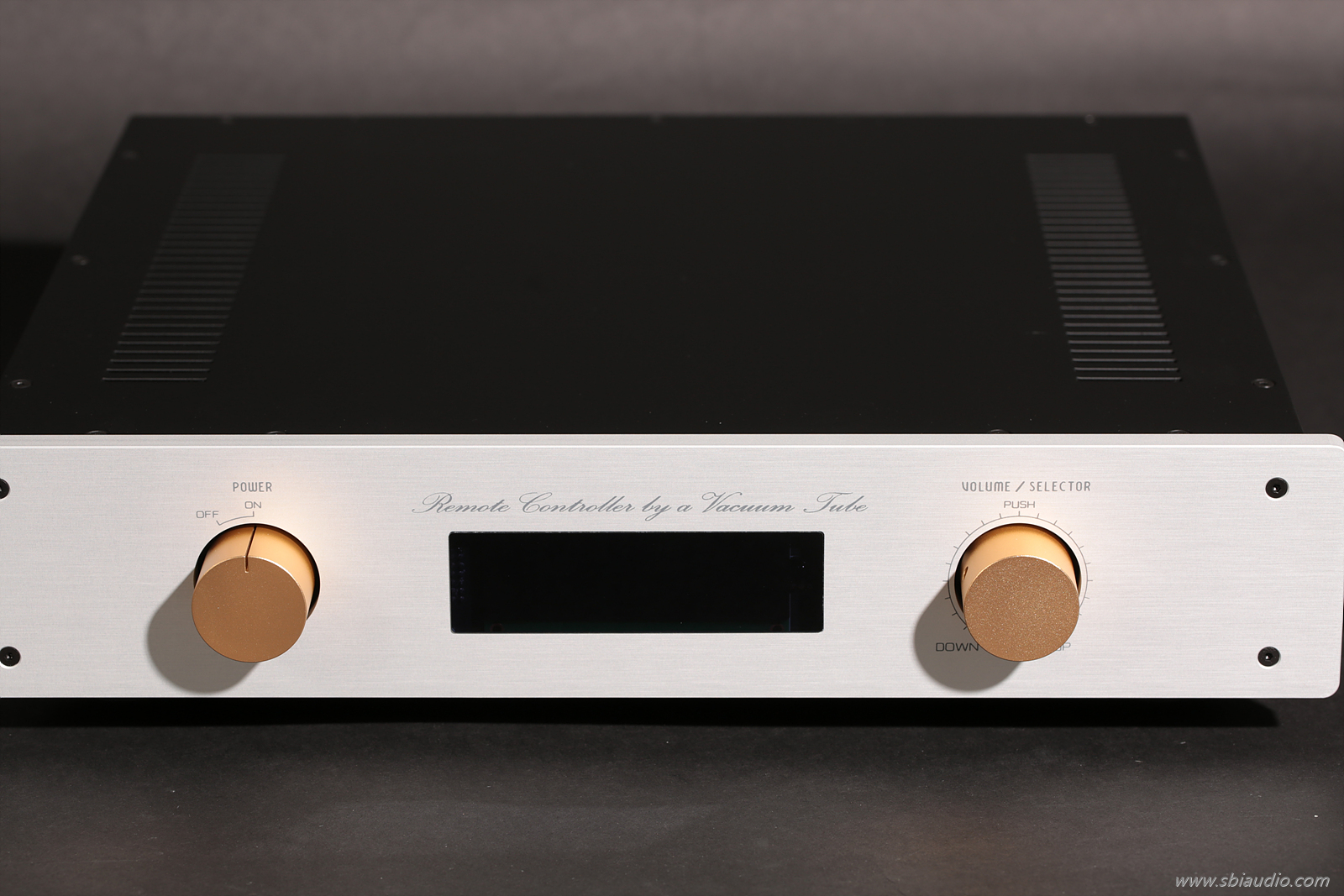

진공관 리모트 컨트롤러 RCV MK2입니다.

이번 공동제작 제품입니다.



수일 전 베이스가 입고되어 한 대를 우선 제작하였습니다.

내일 신청이 마감되는 대로 신청하신 순서에 맞추어 납품할 수 있도록 준비작업을 하고 있습니다.





현재 청음실에는 신모델 올로로사 XE 파워앰프가 완성되어 에이징을 겸한 히어링 테스트를 하고 있습니다.

명판이 입고되지 않아 사진으로 소개하지 못하고 있습니다.



이런 사정으로 RCV MK2를 먼저 소개하게 되었습니다.





이번뿐만이 아니라 가끔 기기가 완성되어 있지만,

명판이 입고되지 않아 소개하지 못한다는 말씀을 드립니다.



전면판 또는 몰딩 케이스에 부착하는 명판을 조각집에 의뢰하여 납품받습니다.

장사동에는 한 집 걸러 조각집이 있을 정도로 많이 있지만, 마음에 들게 가공해 주는 곳은 많지 않습니다.



특히, 지금 거래하는 조각집만큼 꼼꼼하게 만들어 주시는 곳은 없다해도 과언이 아닐 정도입니다.



2007년부터 거래하였는데 제가 마음에 드니 다른 분도 가공된 결과물이 마음에 드시겠지요..

주문이 폭주하여 발주하고 난 후 한참을 기다려야 합니다.



아무래도 기기를 볼 때 가장 먼저 눈이 가는 곳이 명판류이다 보니 품질에 더 신경을 쓰게 됩니다.







20220929RCV MK2 002.jpg







리모컨은 참 편합니다.

특히, 주 음원 소스가 디지털 음원이라는 것을 고려해 보면 더 그렇습니다.



저도 퇴근 후에는 디지털 음원으로 음악을 듣지만, 곡이 바뀔 때마다 음량 변화의 폭이 너무 커 그때마다 음량 조절을 다시 하려니 참 번거롭더군요.





그동안 리모컨의 필요성을 느끼지 못한 것은 아니지만,

리모컨 기능을 실장 하는 순간 음질이 저하하므로 쉽게 선택할 수도 없습니다.



대부분 잘 알고 계시겠지만,

음질을 우선하는 고가의 하이엔드 제품에는 오히려 리모컨 기능이 없습니다.



리모컨 기능을 실장 하게 되면 OP AMP를 사용하게 되고 이로 인해 음질이 OP AMP 수준으로 낮아지게 됩니다.



그동안 OP AMP를 오디오 기기에 사용하게 되면 나타나는 음질적 폐해에 대하여 여러 차례 기회 있을 때마다 말씀드려 왔기에 오늘은 생략합니다만,

OP AMP의 태생은 연산증폭기로 개발된 소자라 오디오용으로 사용하기에는 매우 부적절한 특성이 있습니다.



근래 오디오용의 OP AMP가 출시되고 있지만,

S/N 비를 향상한 제품일 뿐 연산증폭기의 특성은 여전히 그대로입니다.



그런데도 오디오 기기에 사용되는 이유는 디지털 기술인에 의해 개발되는 것이 디지털 기기이기 때문입니다.



분명한 것은 이렇게 OP AMP로 제작되는 리모컨 기능을 실장 하게 되면

음질이 저하하므로 음질을 최우선으로 하는 고급 하이엔드 기기에서는 리모컨 기능을 실장 할 수 없는 것입니다.



이런 이유로 리모컨 기능은 중저가 기기에 주로 채용되고 있습니다.





그동안 서병익오디오에서도 리모컨 기능을 실장 하지 못한 이유도 음질의 저하 때문입니다.



이런 이유를 근거로 리모컨 기능이 없다는 한계를 스스로 합리화하고 있었지만,

디지털 음원이 주 소스가 되는 시점에서 현 상황을 인정할 수밖에 없습니다.



시대의 변화를 인정하고 나니

음질의 손실없이 편리한 기능을 수행하면서도 오랜 시간동안 고장없이 사용할 수 있는 구조의 리모트 컨트롤러의 회로를 구상하고 설계하기 시작하였습니다.



그리고 2020년 5월 시제품을 완성하였습니다만,

마음에 들지 않아 구동 방식을 바꾸어 다시 설계하고 제작하여 완성한 것이 2020년 9월입니다.







20220929RCV MK2 005.jpg







지금까지 존재하지 않던 개념의 기기이다 보니 RCV에 대해 알지 못하시는 분이 많이 계십니다.

그러나 청음실에서 RCV를 사용해 보시면 정말 좋아하십니다.







RCV MK2의 사용 방법은 이렇습니다.

인티앰프일 경우 모든 입력은 RCV MK2에 연결합니다.



RCV MK2의 출력은 인티앰프에 연결합니다. 그리고 인티앰프의 볼륨은 12시 위치에 고정합니다.



그러면 인티앰프는 파워앰프로 구동되게 되고 RCV MK2에서 모든 기능을 수행하게 됩니다.



RCV MK2의 후면에 보면 RCV MK2를 소개하는 내용 중에 진공관 프리앰프라 명명되어 있습니다.

당연하지만, RCV MK2는 리모트 기능이 되는 진공관 프리앰프입니다.

다만, 증폭 기능이 없는 버퍼 프리앰프라는 것이 통상의 프리앰프와 다릅니다.





RCV MK2의 작동 원리는 이렇습니다.

사용자가 리모컨으로 음량을 크게 하기 위해 버튼을 누르면 RCV MK2의 전면에 있는 수광부에서 신호을 읽고 마이컴에서 제어신호를 송출하여 릴레이로 구성된 23단의 어테네이터가 동작하는 구조입니다.



이때 임피던스 변화에 따른 음질 손실을 방지하기 위해 진공관으로 구성된 액티브 버퍼단이 채용되었습니다.

이 버퍼 회로는 진공관의 부하가 진공관으로 구성되는 액티브 방식의 버퍼회로로 특히 낮은 출력임피던스가 장점입니다.



이로 인해 어테네이터 불륨 위치에 따른 음질 손실을 방지하고 조금 더 탄력 있는 음질로 개선됩니다.

많은 분들이 RCV를 사용하면서 음질이 좋아진다고 말씀하시는 이유가 여기에 있습니다.



낮은 출력 임피던스로 인해 인터케이블이 조금 길어져도 음질에 대한 손실이 전혀 나타나지 않습니다.





20220929RCV MK2 006.jpg





RCV MK2의 내부를 보면 릴레이 보드를 2층으로 실장 할 정도로 내부가 부품으로 가득합니다.

이런 이유로 RCV MK2를 내부에 실장한 진공관 프리앰프를 출시하지 못합니다.



여러 분께서 이왕이면 RCV 기능을 탑재한 다양한 기능의 프리앰프를 출시하면 좋지않겠느냐... 는 질문을 주십니다.



그러나 그러기에는 크기가 너무 많이 커져  쉽지 않는 일이고

오히려 지금처럼 분리되어 있어야 앰프는 바뀌더라도 평생 음질 손실없이 편안하게 리모컨 기능을 사용할 수 있다는 장점이 있습니다.



RCV를 사용하시는 분의 만족도는 대단히 높습니다.

음질 손실없이 편안하게 음악에 집중할 수 있다는 것과 오히려 음질이 좋아지는 리모트 컨트롤러를 사용한다는 뿌듯한 마음이 RCV에 대한 애정이시리라 생각합니다.





어테네이터에 사용되는 질소 봉입된 릴레이는 접점에 의한 고장없이 오랫동안 사용할 수 있으며 디지털 부분에 사용되는 모든 부품은 여유있는 설계로 초기 품질을 오랫동안 유지할 수 있도록 하였습니다.



RCV에서는 진공관 ECC82로 리플필터를 제어하였으나

RCV MK2에서는 MOS FET로 바뀌었습니다.



그렇게 된 이유는 진공관은 수명이 있어

사용하다 보면 평소 들리지 않던 노이즈가 들리기도 하여 진공관의 수명이 다해가는 것을 알게 됩니다.



그런데 리플필터의 제어 진공관 ECC82의 에미션 감퇴로 인해 B+ 전원 전압이 서서히 낮아지면 알아차리기 어렵습니다.



대략 2년에 한 번 정도 제어관 ECC82를 바꾸어 주면 아무 문제 없지만,

때를 놓치어 음질이 열화되는 것을 근본적으로 방지하려면 평생 교체할 필요가 없는 MOS FET로 제어하면 됩니다.





이런 이유로 RCV MK2로 업 버전되면서 전원부가 바뀌었으며

입력단자가 4 계통에서 5 계통으로 입력단을 하나 더 추가되었습니다.



다양한 소스로 음악을 즐기다 보면 많은 입력단이 필요한 경우에 대처하였습니다.







20220929RCV MK2 007.jpg







RCV MK2를 빈티지 기기에 사용하시는 분도 많이 계십니다.



빈티지 기기를 사용하다 보면 볼륨 조절 시 노이즈가 납니다.

볼륨의 습동자가 닳아 그런 것인데 부품 교체가 쉽지 않으니 어쩔 수 없습니다.



입력 전환 셀렉타를 구동할 때 생기는 노이즈 역시 불편하기는 마찬가지입니다.



빈티지 기기에 RCV MK2를 연결하는 순간 최신의 오디오 기기로 바뀌면서 모든 문제가 일시에 해결되니 정말 좋다고 하십니다.





프리 파워 분리형 앰프를 사용하시는 경우에는

프리앰프 앞에 RCV MK2를 연결합니다.



그동안 프리앰프에 연결하였던 모든 소스 기기의 인터케이블을 RCV MK2의 입력단자에 연결한 후 프리앰프의 볼륨을 12시 위치에 놓고 리모컨 기능을 사용하시면 됩니다.







20220929RCV MK2 010.jpg









. RCV MK2의 전기적 제원
형식: 진공관과 릴레이로 구성된 리모트 컨트롤러
1. 증폭도: 0.9배

주파수특성: -3dB 출력 4V 기준

상한 주파수: 약 300kHz (아테네이터 1단 위치일 때: 98.5kHz)

하한 주파수: 4Hz
2. 논 클립 출력전압: 33V
3. 사용 진공관: 12AU7/ ECC82 × 2
4. 크기: W390  D370(단자류 포함)  H93mm



. 다음의 진공관과 교체하여 사용할 수 있습니다.

12AX7/ ECC83S × 2, 또는 12AY7/ 6072 × 2

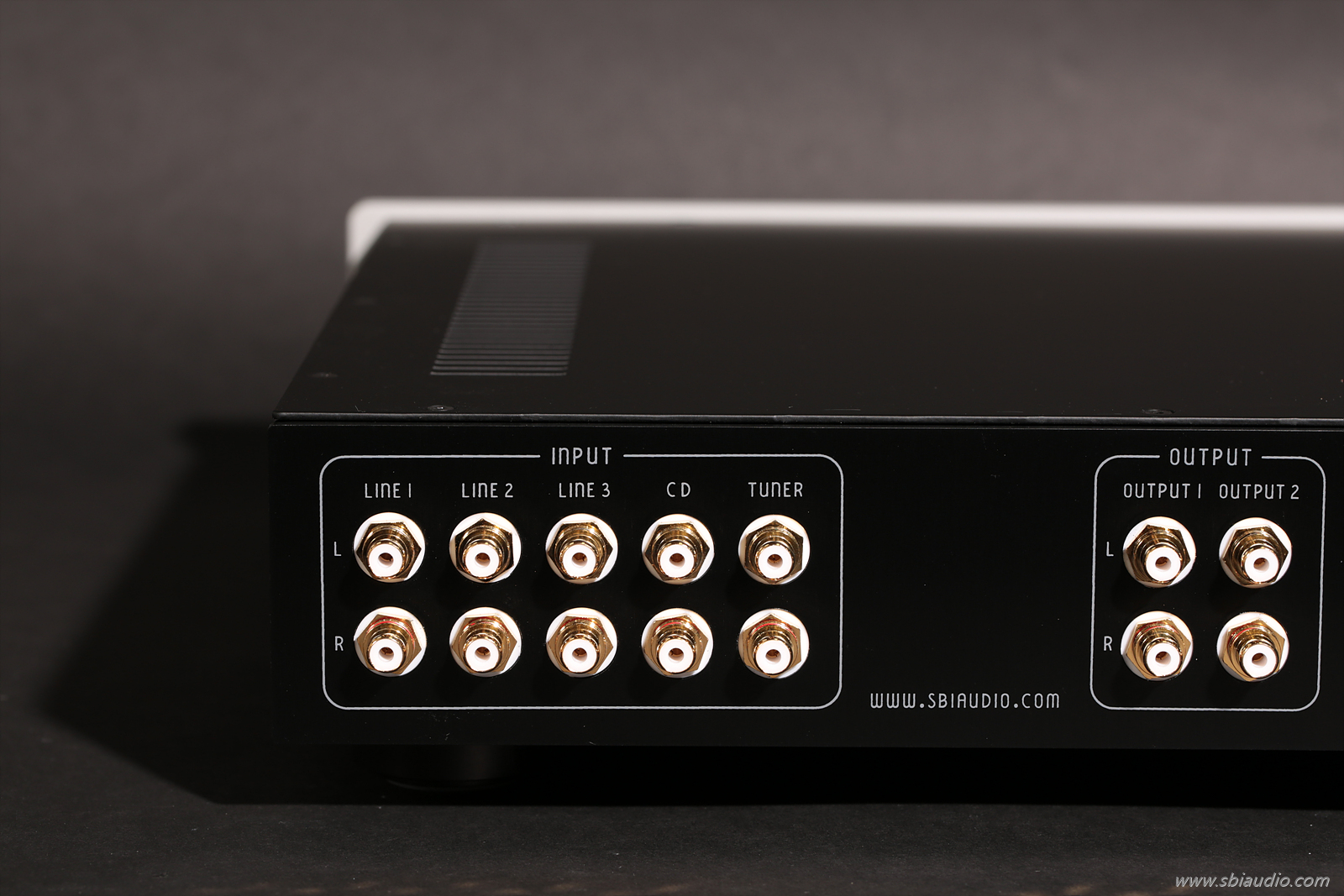

RCV MK2의 후면입니다.

20220929RCV MK2 014.jpg









좌측에 5계통의 입력을 받을 수 있는 RCA 단자가 있습니다.



중앙에는 두 조의 RCA 출력 단자가 있습니다.







20220929RCV MK2 022.jpg

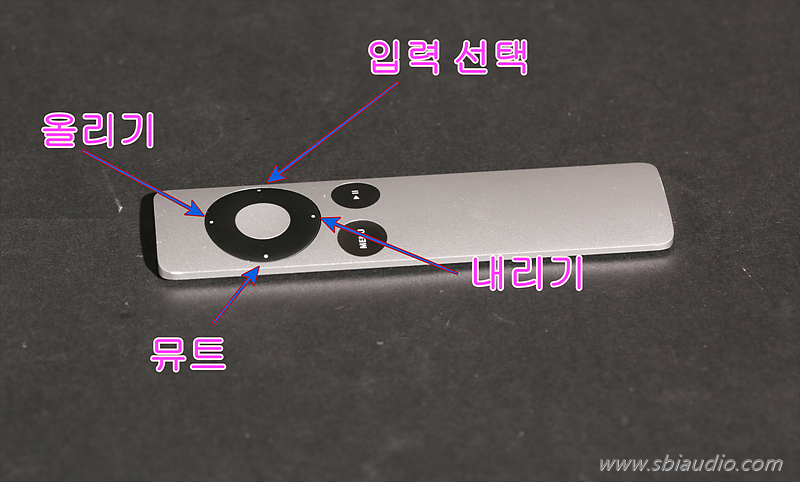

리모컨은 애플 리모컨으로 사용합니다.

애플 리모컨.jpg







회로에 대한 설명과 리모컨의 설정 방법에 대한 내용은 납품을 시작하면서 상세히 말씀드리겠습니다.



오늘은 먼저 제작한 RCV MK2를 공제 신청하신 분께서 궁금해하실 수 있는 내용들로 소개하였습니다.

빠르면 다음 주부터 납품을 시작할 수 있습니다.



한 주에 4대씩 제작하여 발송할 수 있도록 계획하고 준비하였습니다.



고맙습니다.
