진공관 리모트 컨트롤러 RCV MK2

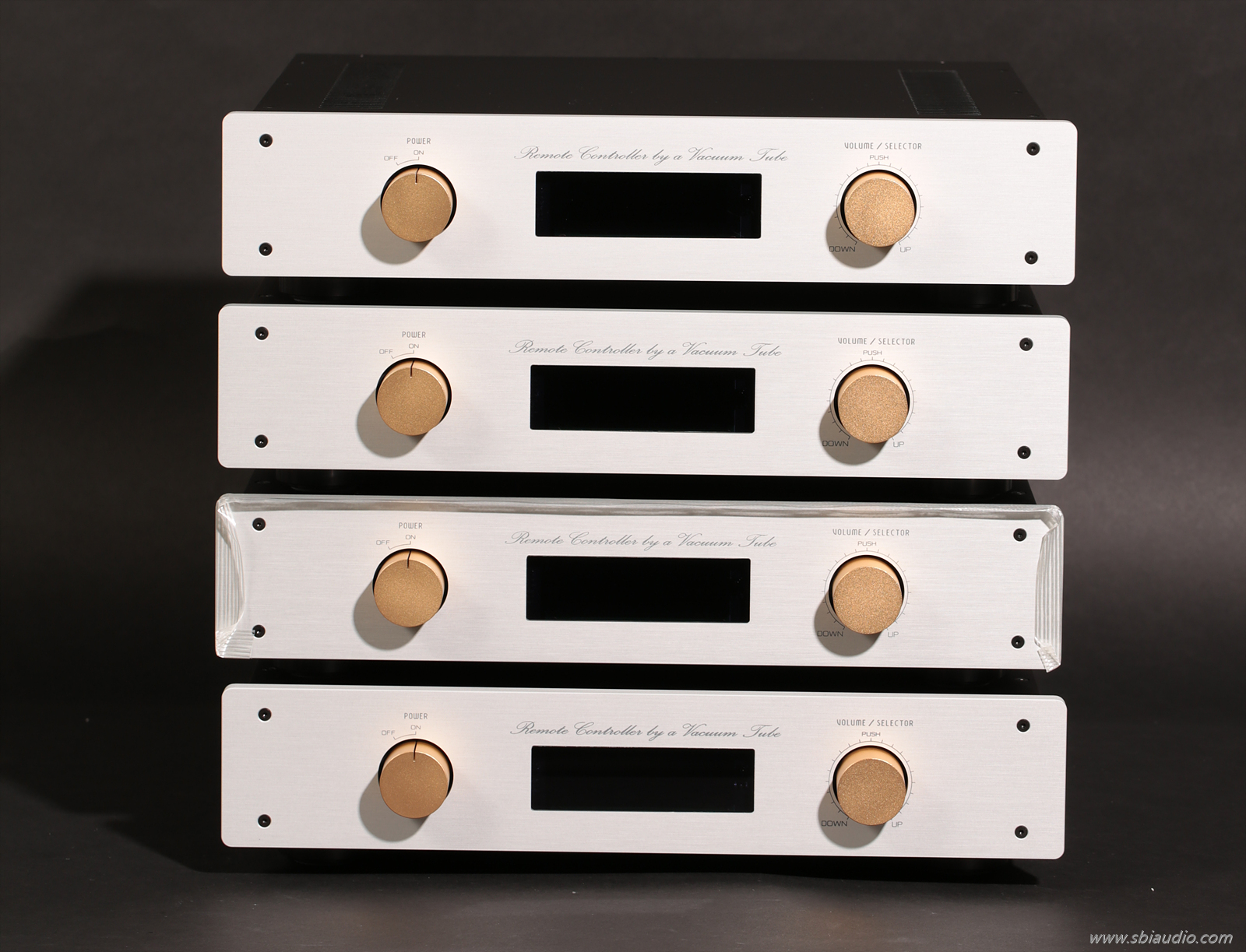

RCV MK2 4대입니다.

내일 발송합니다.



이번에 받으실 분 성함입니다.

김민* 선생님

이동* 선생님

이재* 선생님

안창* 선생님 이렇게 4분입니다.





RCV MK2 내부가 어떻게 구성되었는지 소개합니다.







위 사진 중앙에 마이컴으로 구동되는 제어부가 있습니다.

수광부를 통해 입력된 신호를 분석하여 디스플레이에 상황에 맞는 문자를 표시하고 우측에 있는 릴레이로 구성된 어테네이터 보드에 제어 신호를 보냅니다.

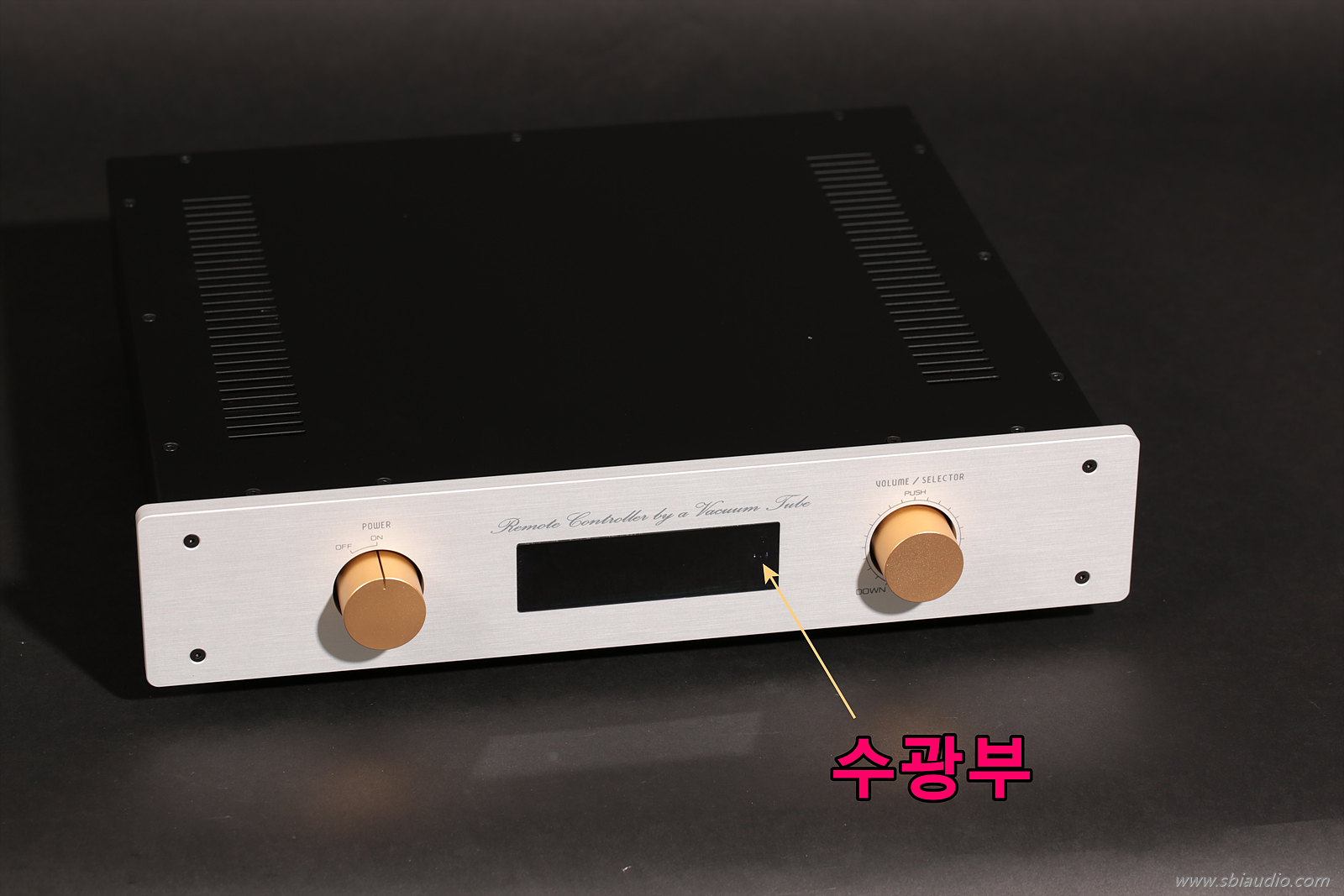

리모컨에서 송출된 신호는 전면 중앙의 우측에 있는 수광부에서 읽습니다.



애플 리모컨을 설정할 때도 리모컨의 방향을 수광부로 향하게 한 후 세팅해야 합니다.





사진상 R 채널과 L 채널이 위치가 바뀐 듯이 보입니다.

이것은 RCV MK2를 제작할 때 후면을 보고 제작할 수밖에 없는 상황이라 이렇게 된 것입니다.

향후 진공관을 교체하실 때 어느 쪽이 R 채널인지 알아 두시면 혼란을 줄일 수 있습니다.



전면에서 보아 왼쪽이 R 채널입니다.

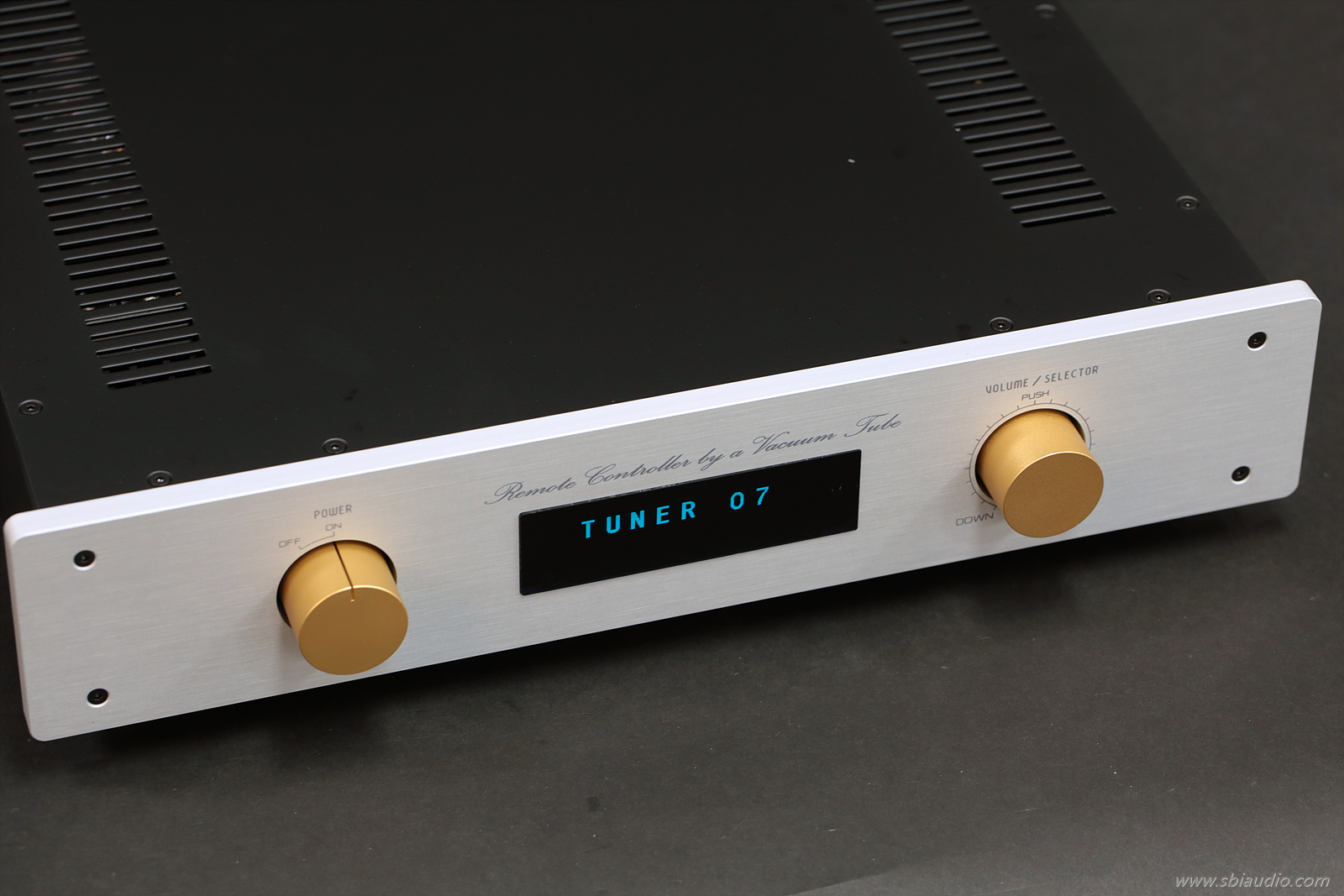

전면에서 우측에 있는 노브는

리모컨보다 RCV MK2에 더 가까이 있을 때 사용하는 기능입니다.



노브를 누르면 순차적으로 입력 선택을 할 수 있습니다.

LINE 1, LINE 2, LINE 3, CD, TUNER 순입니다.



우측으로 돌리면 단계적으로 볼륨을 올릴 수 있습니다.

좌측으로 돌리면 단계적으로 볼륨을 내릴 수 있습니다.













RCV MK2의 어테네이터는 23개의 질소 봉입된 릴레이로 구성되어 있으며 A형 특성으로 음량이 변화합니다.



A형 특성이란

볼륨을 우측으로 돌리면

회전각에 비례하여 음량이 커지는데 초기에는 변화의 폭이 작다가 회전각이 증가할수록 음량의 변화가 커지도록 만든 볼륨 특성입니다.





사람의 청각 특성이 작은 음량에서는 민감하게 반응하지만, 음량이 커진 상태에서는 둔감하여 더 큰 폭으로 증가해야 회전각에 비례하여 음량이 커진다고 느낍니다.



A형 커브의 볼륨 특성은 기계적 중심일 때 전체 저항값의 1/10이 되는 특성을 갖습니다.





23단의 릴레이로 구동되는 어테네이터에서도

낮은 단계에서는 서서히 저항값이 증가하여 부드럽게 음량이 가감될 수 있도록 하였습니다.

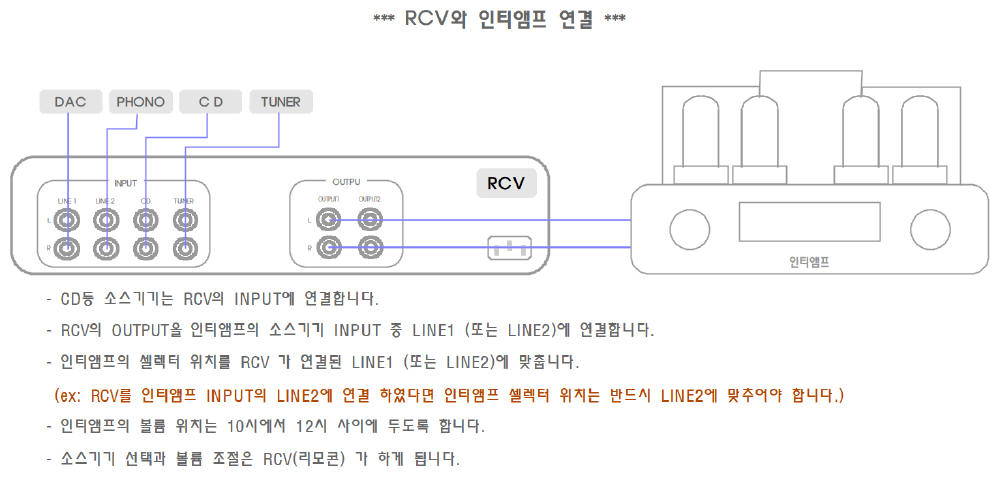

. 인티앰프에 RCV MK2를 연결한다면

1. 인티앰프에 연결하였던 모든 소스 기기의 인터케이블을 RCV MK2에 옮겨 꽂습니다.

2. RCV MK2의 출력을 인티앰프의 입력(예를 든다면 LINE 1 또는 AUX 단자)에 연결합니다.

3. 인티앰프의 볼륨은 12시 위치에 놓습니다.

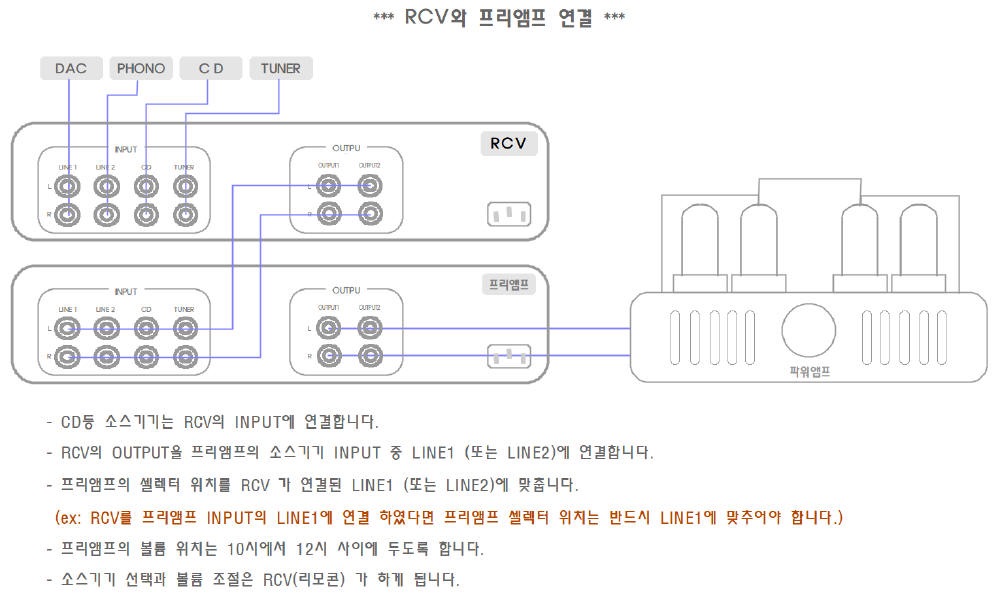

. 프리앰프에 RCV MK2를 연결한다면

1. 프리앰프에 연결해 두었던 모든 소스 기기의 인터케이블을 RCV MK2에 연결합니다.

2. RCV MK2의 출력을 프리앰프의 입력(예를 든다면 LINE 1 또는 AUX 단자)에 연결합니다.

3. 프리앰프의 볼륨을 12시 위치에 놓습니다.

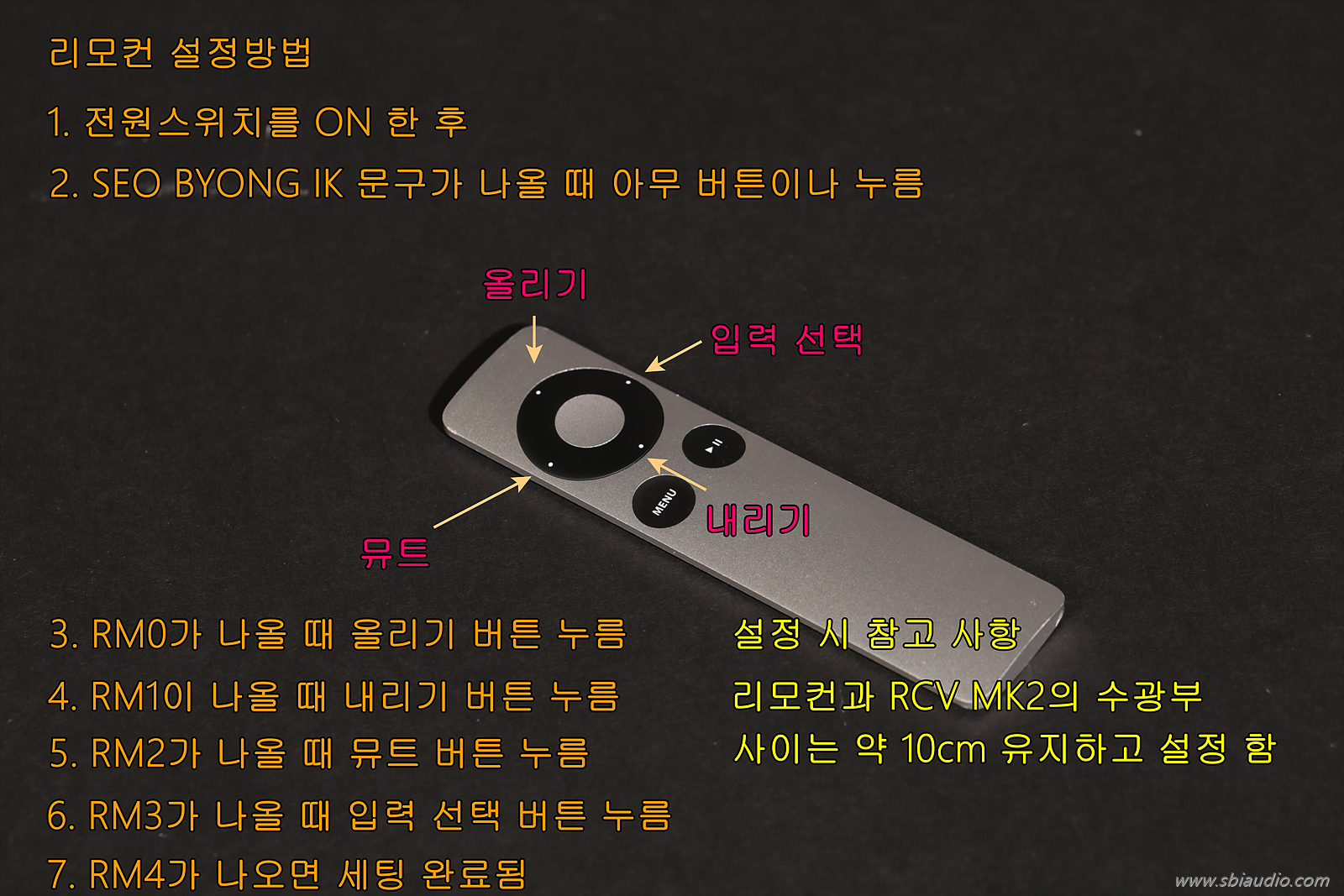

리모컨 설정 방법은 아래 사진을 참고합니다.









애플 리모컨을 개봉한 후 배터리 방전을 방지하기 위한 보호 비닐을 제거해 주십시오.

확인을 위하여 비닐을 제거한 리모컨도 있으나 대부분 개봉하지 않은 상태로 발송합니다.



그리고 순서에 따라 설정하시면 됩니다.



중요한 팁 하나.....!!!

설정하실 때 리모컨의 버튼을 아주 짧게 눌러야 오동작 없이 설정하실 수 있습니다.



수광부와 리모컨은 서로 마주 보게 하고 거리는 약 10~20cm 정도 띄우고 하면 됩니다.





애플 리모컨의 버튼은 상하좌우 4개만 사용합니다.











기기 간의 연결이 모두 끝나면 모든 기기의 전원을 ON 하여 상태를 확인합니다.



RCV MK2는 전원 OFF 시의 상태를 기억하여 입력 선택과 볼륨 위치를 그대로 복원합니다.

(RCV MK2의 전원을 ON 했을 때 볼륨이 항상 ZERO 위치에 있도록 세팅할 수도 있습니다.)



참고 사항입니다.

처음 전원을 켠 상태에서 리모컨으로 볼륨을 조절하면 릴레이 동작하는 소리가 스피커에서 크게 들립니다.

그러나 이 소리는 잠시 후 기기가 전기적으로 안정이 되면 줄어집니다.



23단으로 구성된 릴레이다 보니 음량 조절할 때 각 단마다 릴레이 동작하는 소리가 한 번 납니다.





참고로 7개의 릴레이로 구동되는 레더방식의 어테네이터 보드에서는 한 번 조절할 때마다 여러 개의 릴레이가 같이 동작하여 따라락 하는 소리가 나는 것과 비교됩니다.





회로부가 잘 보이도록 찍은 사진입니다.







우측이 MOS FET로 구동되는 리플필터 회로 전원부입니다.



고순도 B+ 전원 전압을 만들기 위해 사용된 전원부 회로입니다.

이곳에서 배터리와 버금가는 정도의 순도 높은 직류 전원이 만들어집니다.



MOS FET 구성의 리플필터는 서병익오디오의 모든 소스 기기 및 프리앰프에 실장 되어 성능 및 안정성을 증명하였습니다.



좌측이 진공관의 부하가 진공관으로 구성되는 화이트 캐소드 폴로워 버퍼단입니다.

낮은 출력 임피던스로 손실 없이 다음 단으로 신호를 전송합니다.





버퍼단에 사용하는 진공관은

ECC82가 기본으로 적용됩니다.



그러나 진공관에 따라 음색이 변화하므로 취향에 따라 진공관을 바꾸어 사용할 수 있습니다.



바꾸어 사용할 수 있는 진공관은

12AY7 또는 6072

ECC83S 또는 12AX7입니다.





진공관을 바꾸어도 아무 문제 없으니 진공관을 바꾸어 가며 음색이 변화하는 것을 즐기는 것도 재미있습니다.

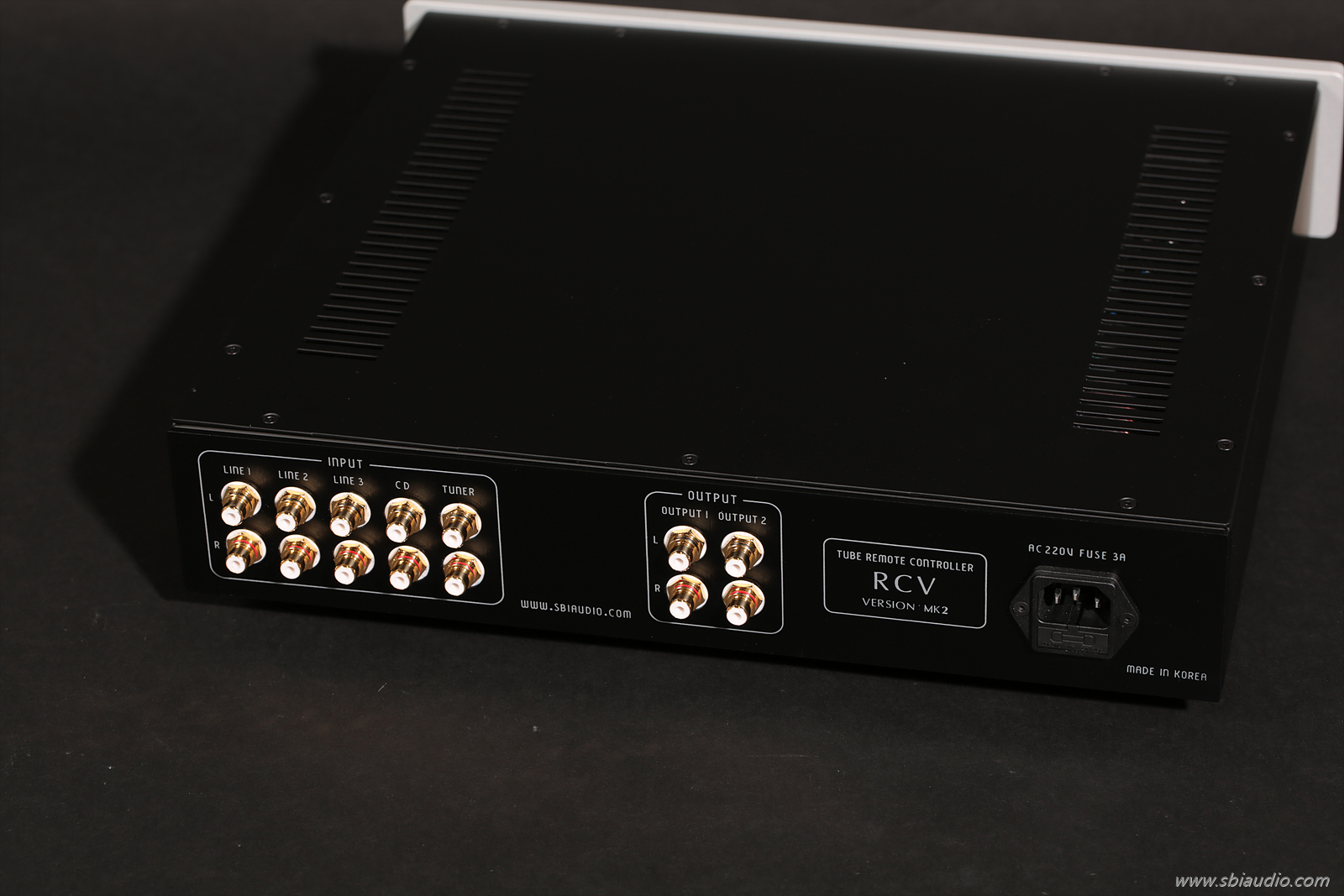

RCV MK2의 후면입니다.

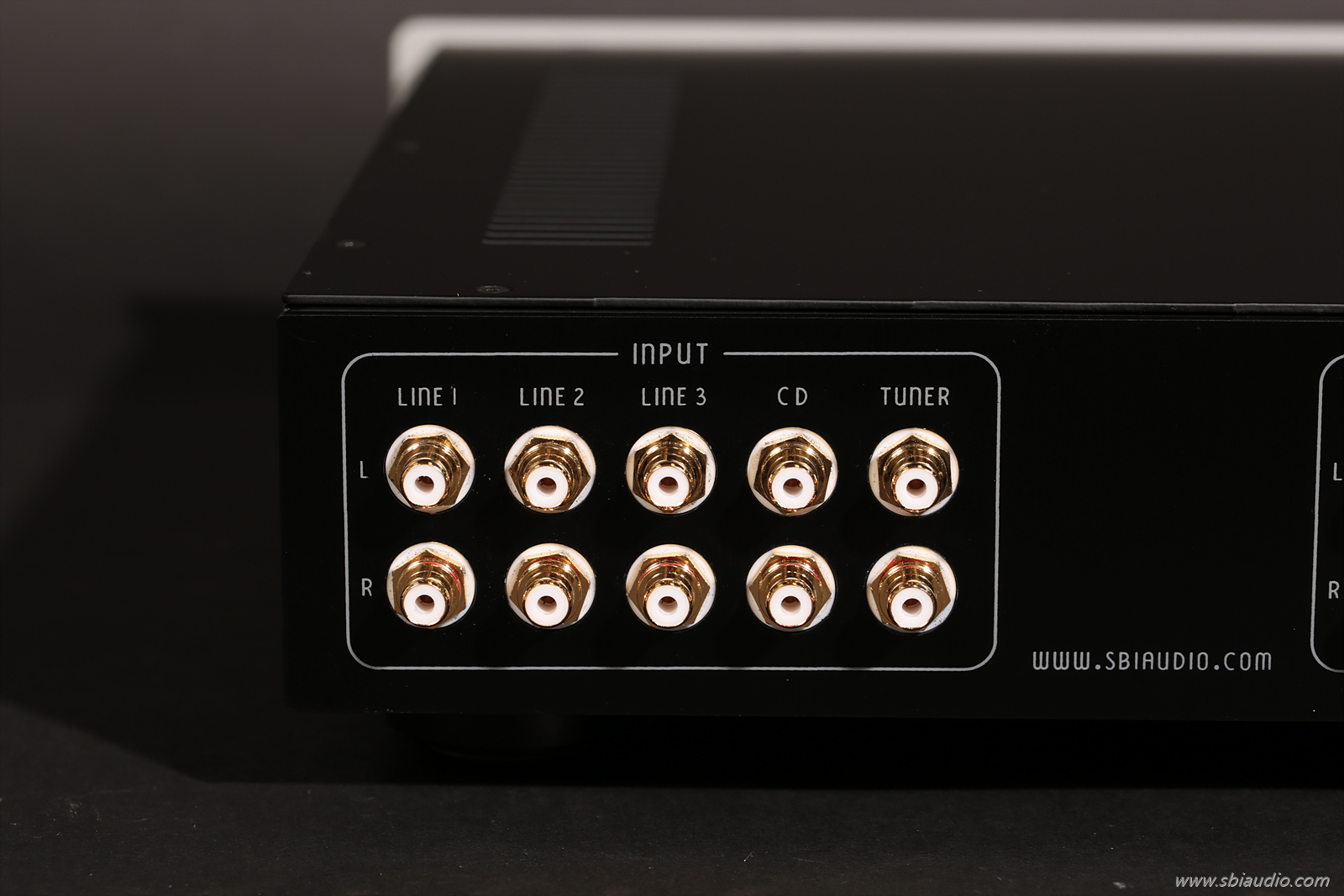

RCV MK3의 입력은 5 계통의 RCA 단자로 구성되어 있습니다.



입력단자에 여유가 없으셨던 분도 RCV MK2를 사용하는 순간 다양한 기기들을 연결하여 사용하실 수 있습니다.

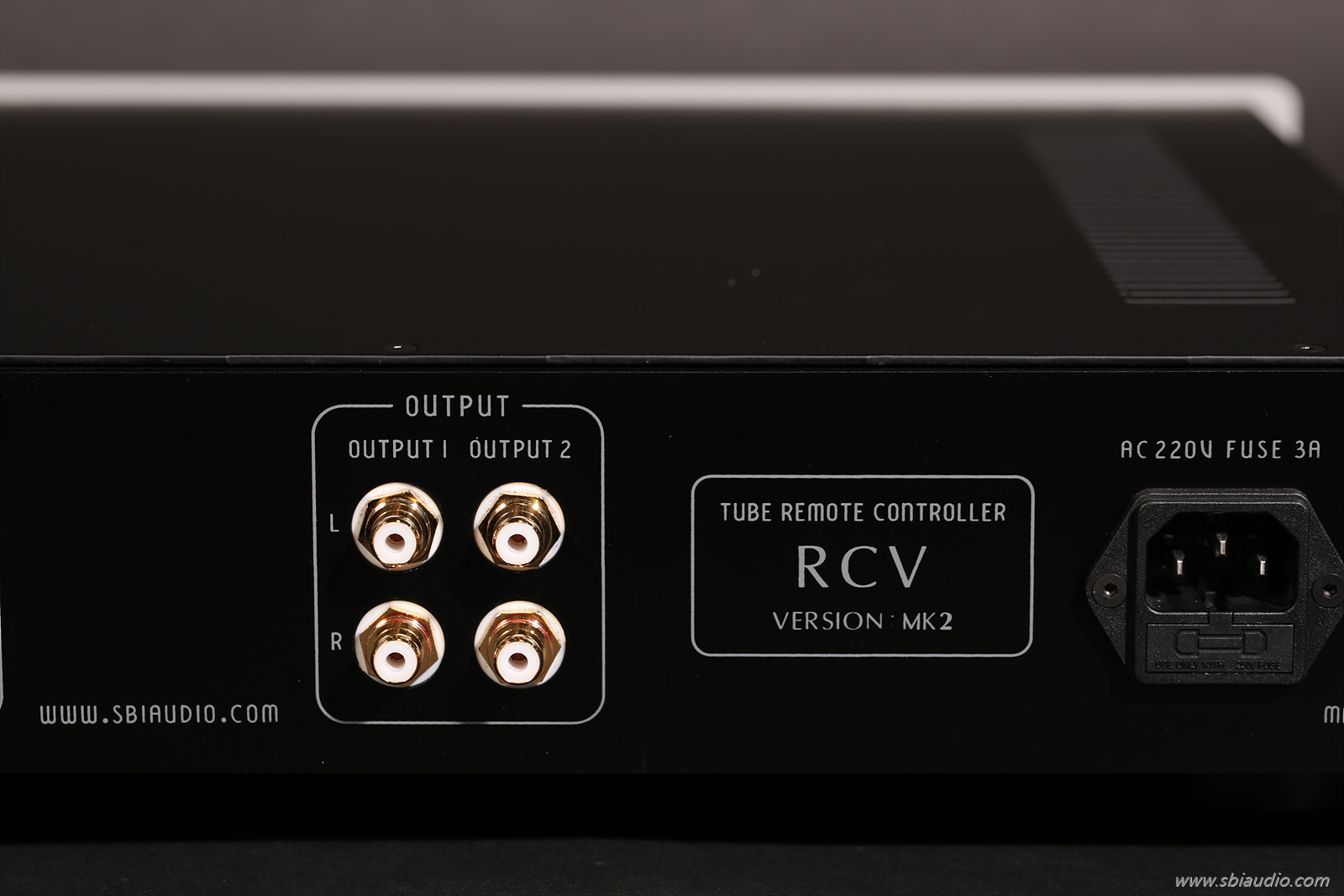

중앙에는 두 조의 RCA 출력 단자가 있습니다.









후면 사진 한 장 더 있습니다.









RCV MK2의 제작은 순조롭게 잘 진행되고 있습니다.



다음 주에 받으실 분 성함입니다.

김경* 선생님

최* 선생님

장희* 선생님

박준* 선생님 이렇게 4분입니다.









고맙습니다.
