진공관 리모트 컨트롤러 RCV MK2

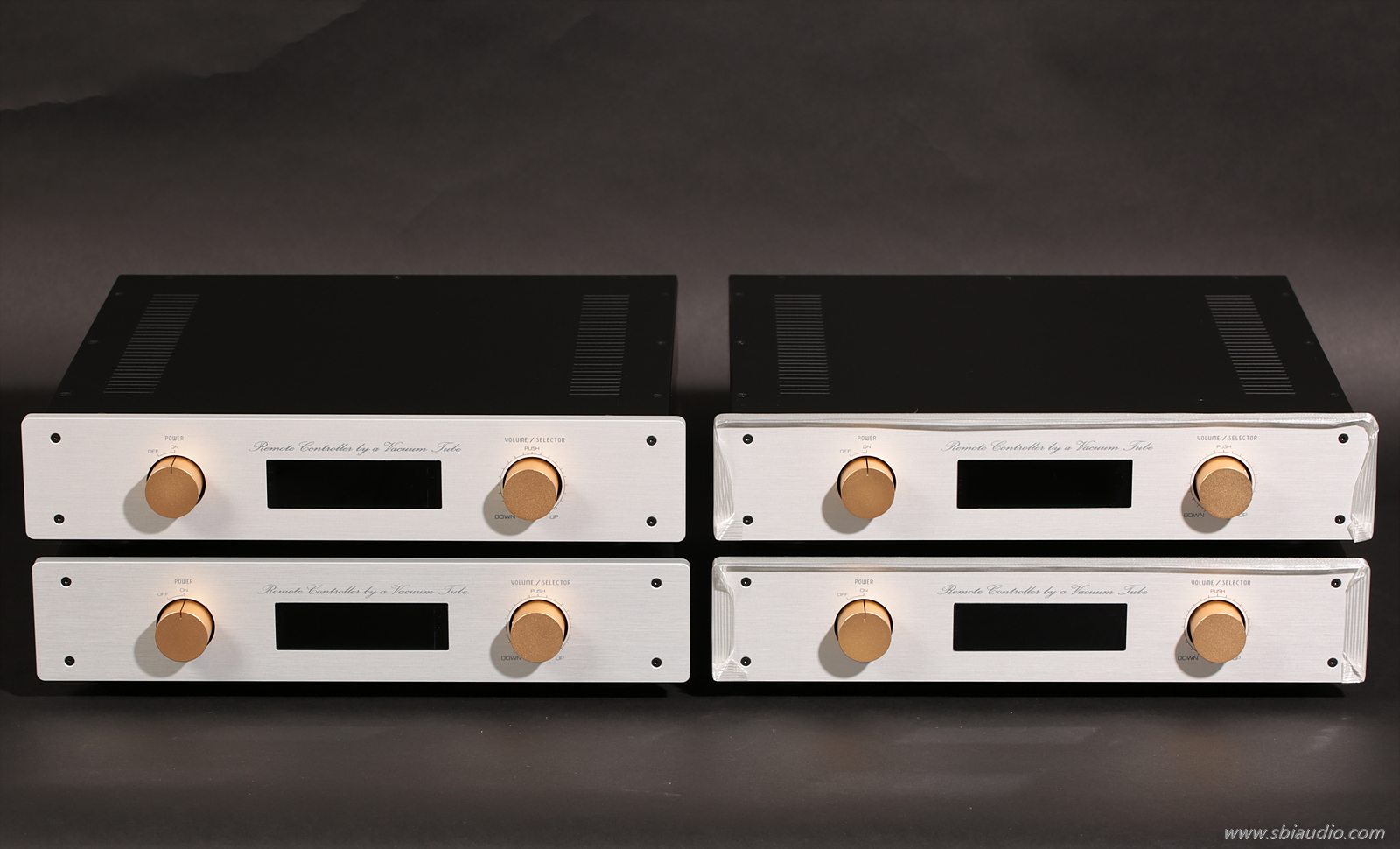

진공관 리모트 컨트롤러 RCV MK2 4대입니다.

오늘 모두 발송하였습니다.



이번에 받으시는 분 성함입니다.

김경* 선생님

최* 선생님

장희* 선생님

박준* 선생님 이렇게 4분입니다.





지난번에 미처 말씀드리지 못했던 내용이 있습니다.

RCV MK2는 필요에 따라

전원을 ON 했을 때 볼륨의 크기를 MIN부터 시작할 것인가....!!

OFF 할 당시의 볼륨 위치를 기억했다 그 볼륨 위치로 시작할 것인가...! 를 선택하여 세팅할 수 있습니다.

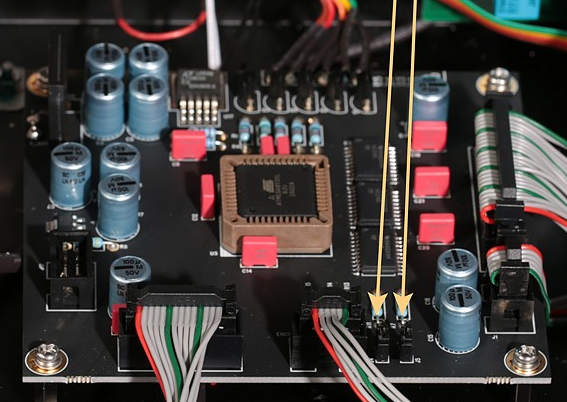

아래 사진을 보아주십시오.









화살표를 따라가 보면 점퍼선 단자 두 곳이 보입니다.



현재 점퍼선은 연결 안 된 상태입니다.

자세히 보면 점퍼선의 한쪽 단자에만 꽂혀있습니다.



이 상태가 OFF 직전의 상태를 기억했다 전원이 ON 되면 복원하는 기능으로 동작합니다.



만약,

전원을 ON 한 상태에서 항상 MIN이 표시되게 하려면,

위의 점퍼선 한쪽 단자에 꽂혀있는 연결 단자 2개를 모두 뽑아 두 개의 PIN이 쇼트되도록 다시 꽂으시면 됩니다.



아주 간단한 동작을 글로 쓰려니 복잡하게 느껴집니다만,

RCV MK2의 상판을 열고 화살표를 따라가 보면 어떤 내용인지 즉시 이해되실 겁니다.





참고하실 내용은

전원을 ON 하면 OFF 직전의 볼륨 위치가 복원되도록 세팅되어 출고됩니다.











RCV MK2로 업그레이드되면서

버퍼단 회로가 더욱 발전하였습니다.



RCV에서도 충분히 출력 임피던스가 낮은 액티브 버퍼회로를 사용하였습니다만,

RCV MK2에서는 화이트 캐소드 폴로워 회로를 실장하여 헤드폰을 울릴 정도의 매우 낮은 출력 임피던스를 실현하였습니다.



진공관을 바꾸어 가며 음색을 즐길 수 있는 것은 지금도 여전합니다.

















내부 사진을 한 번쯤 기억해 두실 필요가 있습니다.

사용하시다 보면 진공관을 교체해야 할 때가 옵니다.



진공관은 열전자가 점차 소진되면서 동작 전류가 점점 줄어져 소리에 힘이 없어지고 전에 들리지 않던 잡음이 들리기도 합니다.

이때는 새로운 진공관으로 교체해야 합니다.



소신호 쌍 3극 진공관은 수명이 길어 오랫동안 사용할 수 있지만,

교체해야 할 시기가 정해진 것은 아니고 통상 5년 이상 또는 10년 가까이 쓰기도 합니다.



그러나 가끔은 예상외로 얼마 못 쓰고 교체해야 할 때도 있습니다.



만약, 우측에 잡음이 난다거나 하여 진공관을 교체해야 할 때 우측 진공관은 어떤 것일까요..

사진으로 위치를 기억해 두시면 나중에 혼란스럽지 않습니다.



RCV MK2를 정면에서 보아 좌측에 꽂혀 있는 진공관이 우측 파트의 진공관입니다.

어쩌면 반대로 설치되어 있는 것처럼 느껴지실 수도 있습니다.





이것은 후면이 앞으로 온 상태에서 제작하는 공정상 그렇게 된 것입니다.











이제 후면에서 본다면 가장 우측에 있는 전원부 회로입니다.

MOS FET로 구동되는 리플필터로 RCV MK2가 전기적으로 안정되게 동작할 수 있도록 안정된 전원을 공급하는 곳입니다.



중심부의 회로부가 우측 회로파트입니다.

그리고 좌측이 좌측용 회로 파트입니다.





그러니 정면에서 보면 좌측에 있는 진공관이 우측용 진공관이 되는 것입니다.

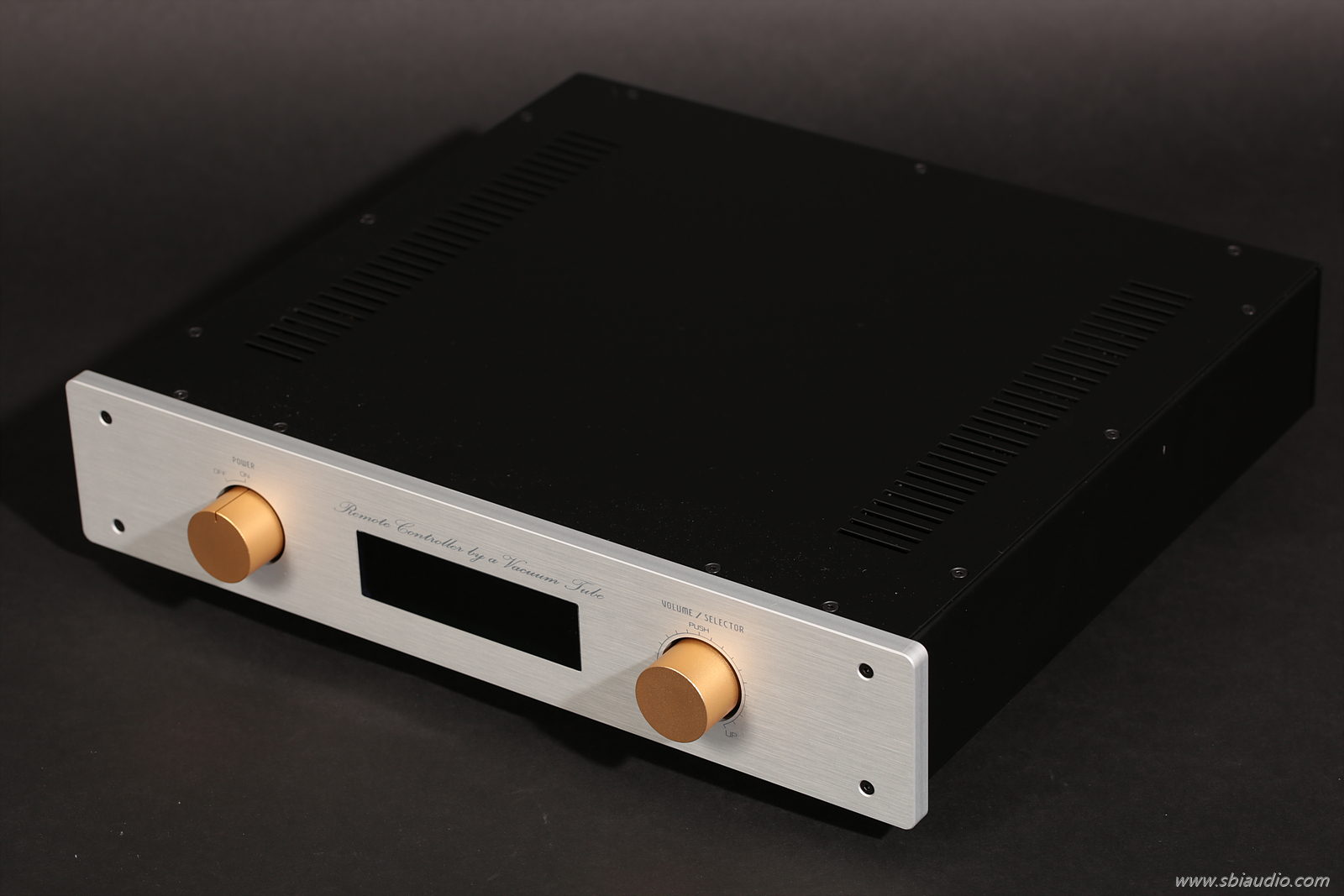

RCV MK2의 우측 노브는

리모컨보다 RCV MK2에 더 가까이 있을 때 사용하는 노브입니다.

여느 볼륨처럼 우측으로 돌리면 음량이 점점 커지고 좌측으로 돌리면 음량은 작아집니다.



노브를 누를 때마다 입력 선택이 바뀝니다.



LINE 1, LINE 2, LINE 3, CD, TUNER 순입니다.

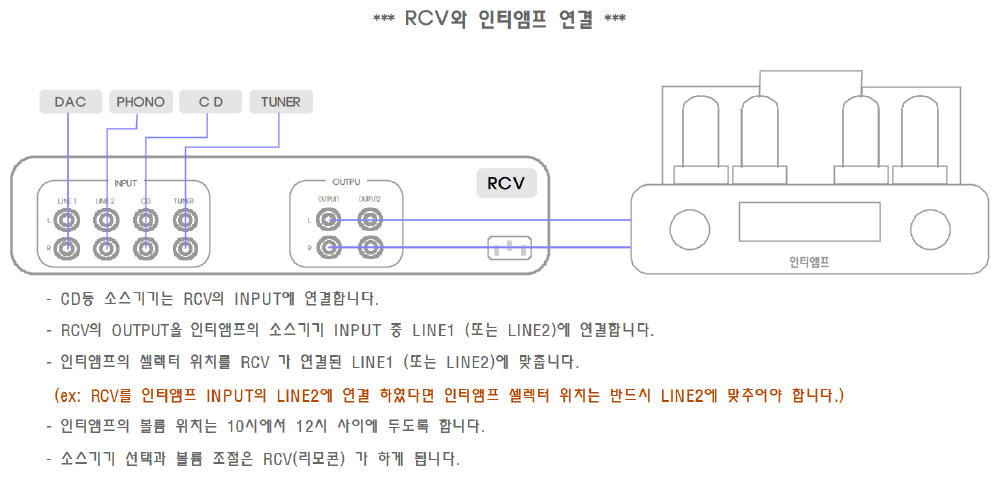

RCV MK2를 인티앰프에 연결하는 방법 안내입니다.

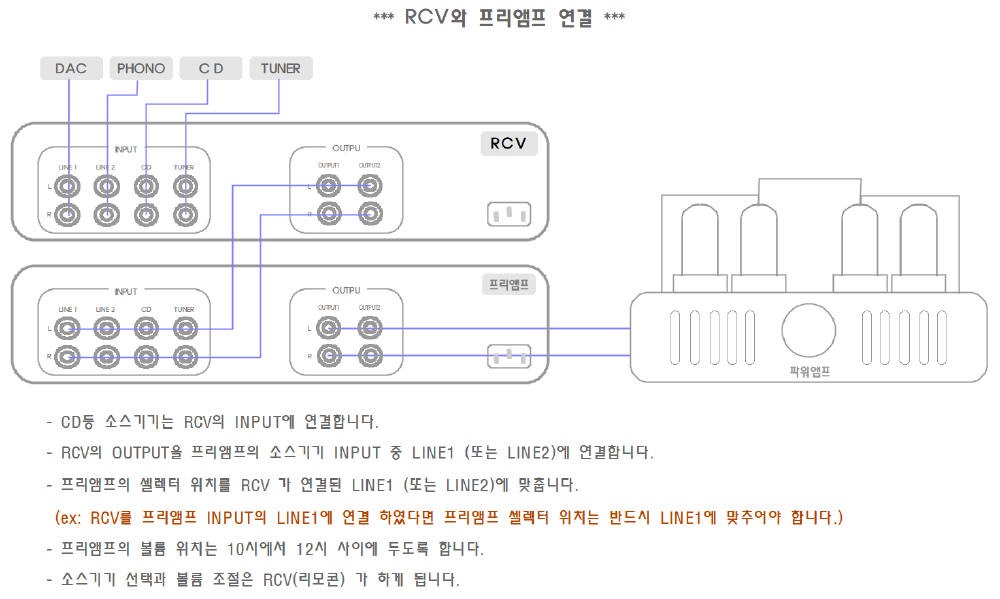

다음은 프리앰프에 연결하는 방법 안내입니다.





RCV MK2를 받으시면 우선 기기 간 연결을 한 후 애플 리모컨을 세팅해야 합니다.

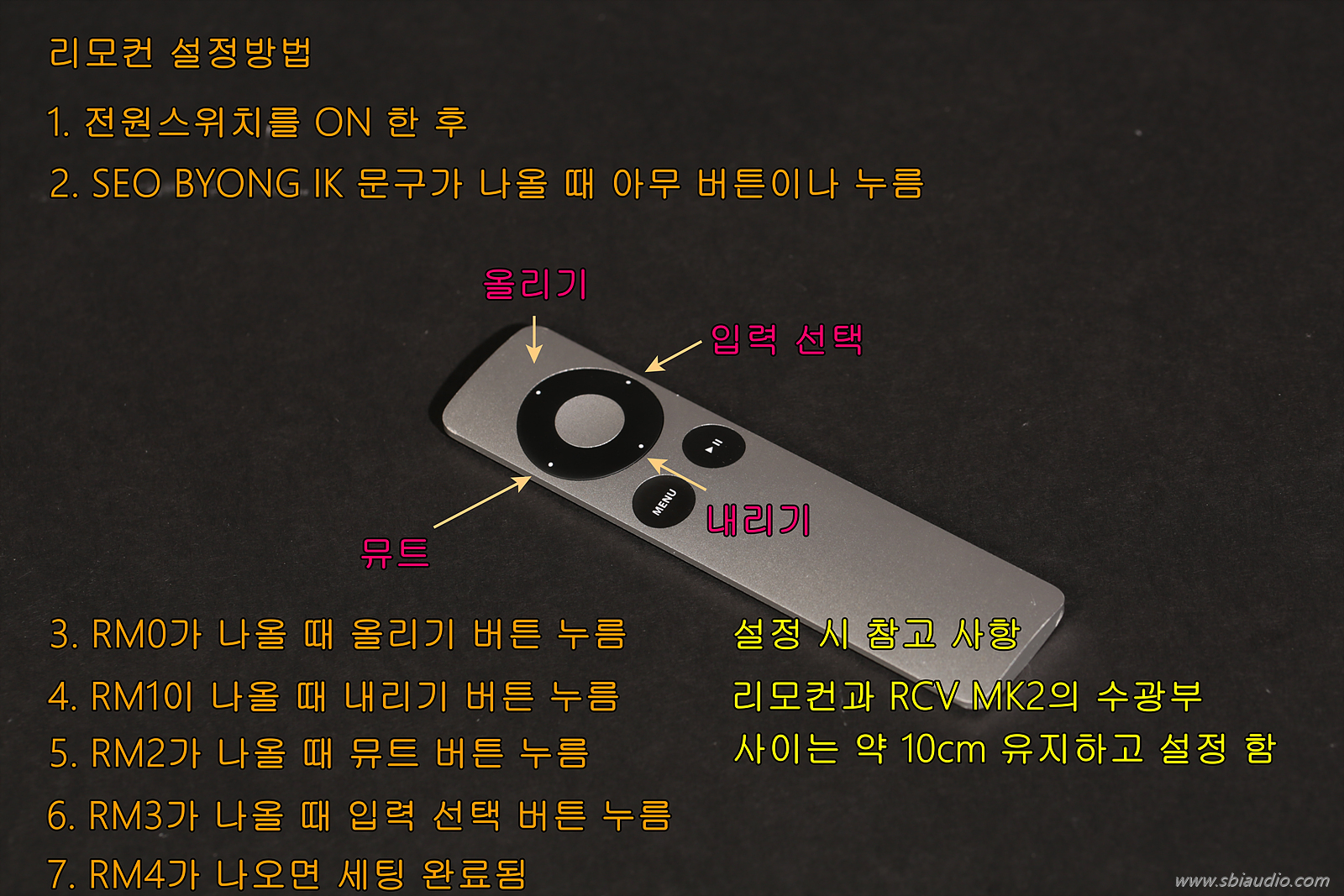

리모컨 세팅은 아래 사진을 참고하여 주십시오.









애플 리모컨을 개봉한 후 배터리 방전을 방지하기 위한 보호 비닐을 제거해 주십시오.

그리고 순서에 따라 설정하시면 됩니다.



중요한 팁 하나.....!!!

설정하실 때 리모컨의 버튼을 아주 짧게 눌러야 오동작 없이 설정하실 수 있습니다.



수광부와 리모컨은 서로 마주 보게 하고 거리는 약 10~20cm 정도 띄우고 하면 됩니다.

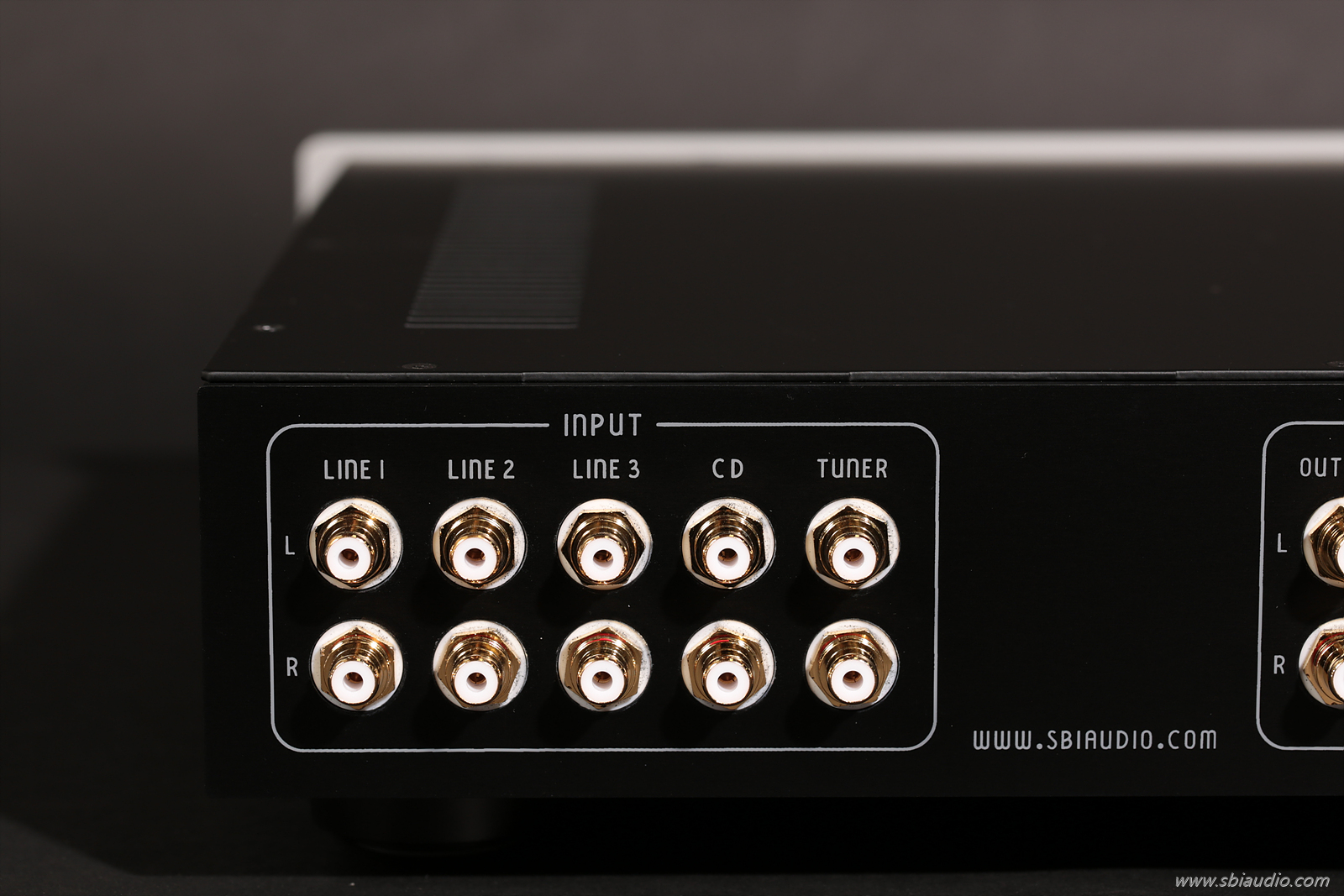

RCV MK2의 후면입니다.







앞에서 말씀드린 것처럼 우측 노브를 누를 때마다 입력이 바뀌는 순서에 맞추어 RCA 입력 단자가 있습니다.

좌측부터

LINE 1, LINE 2, LINE 3, CD, TUNER 순입니다.

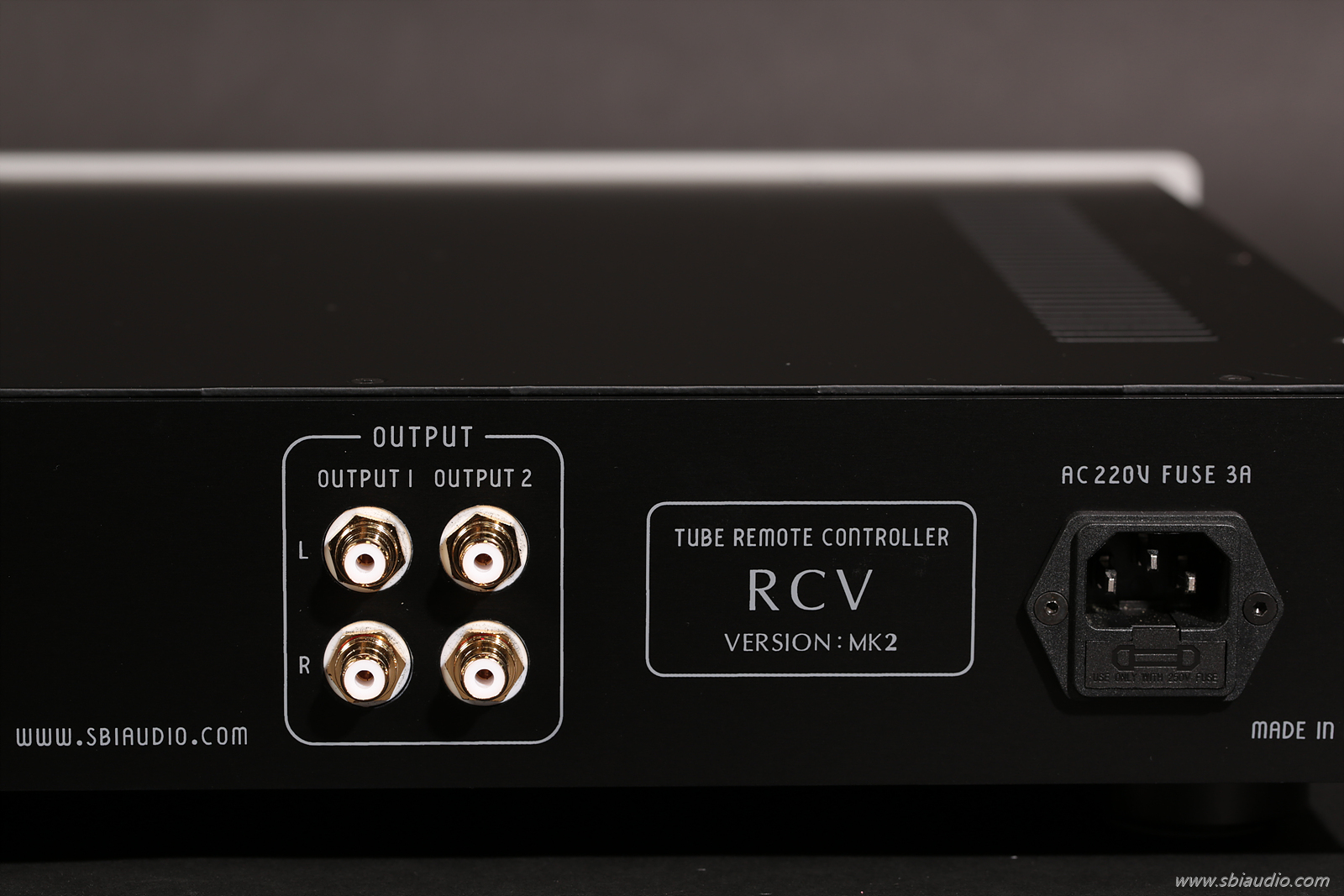

중앙에는 두 조의 출력 단자가 있습니다.













현재 RCV MK2의 제작은 순조롭게 진행되고 있습니다.



다음에 받으실 분 성함입니다.



김찬* 선생님

이성* 선생님

이은* 선생님

곽철* 선생님 이렇게 네 분입니다.



정성들여 꼼꼼히 제작하겠습니다.











고맙습니다.
