EL34 32W+32W 푸시풀 인티앰프 플로랄 XE

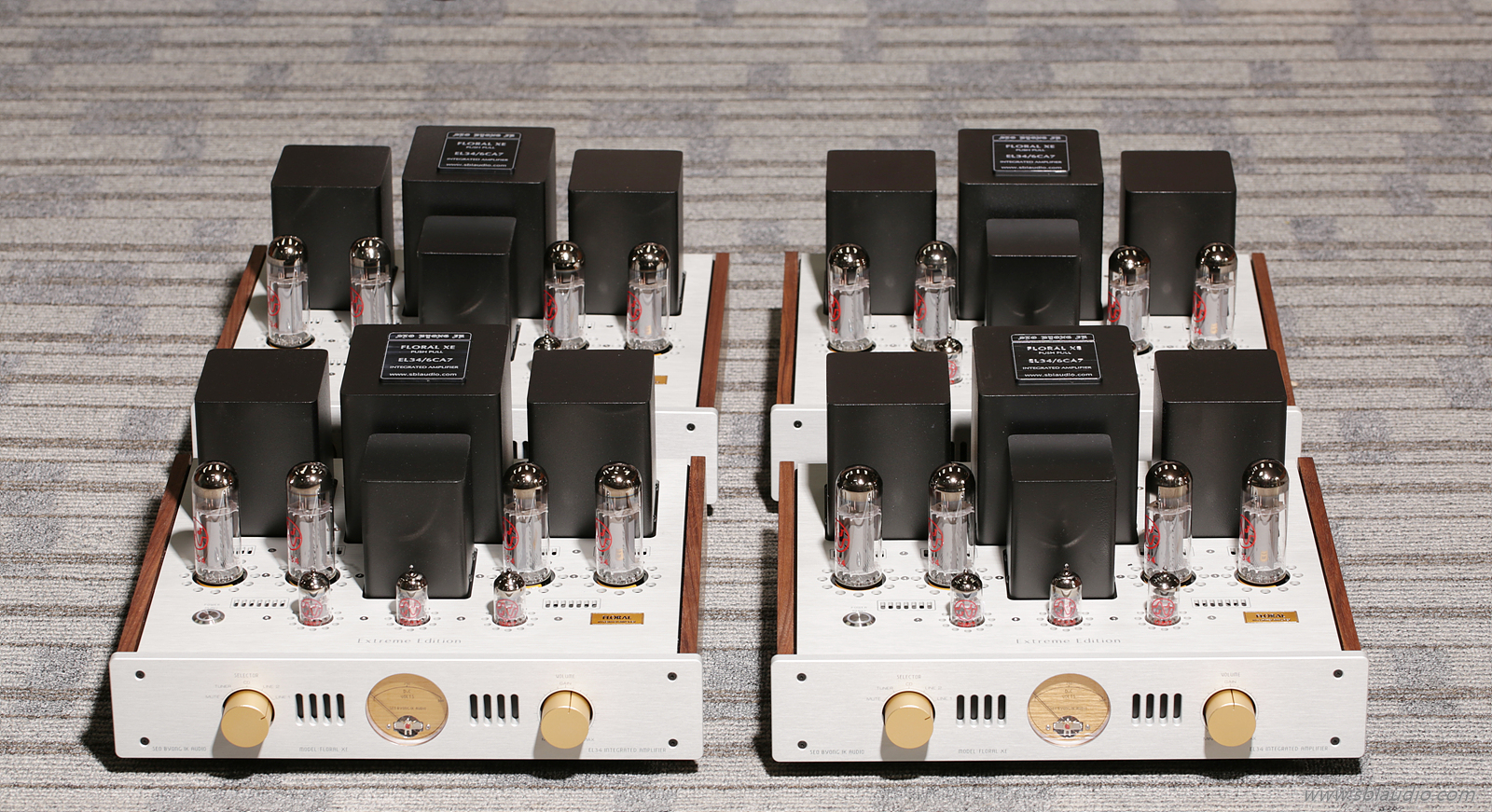

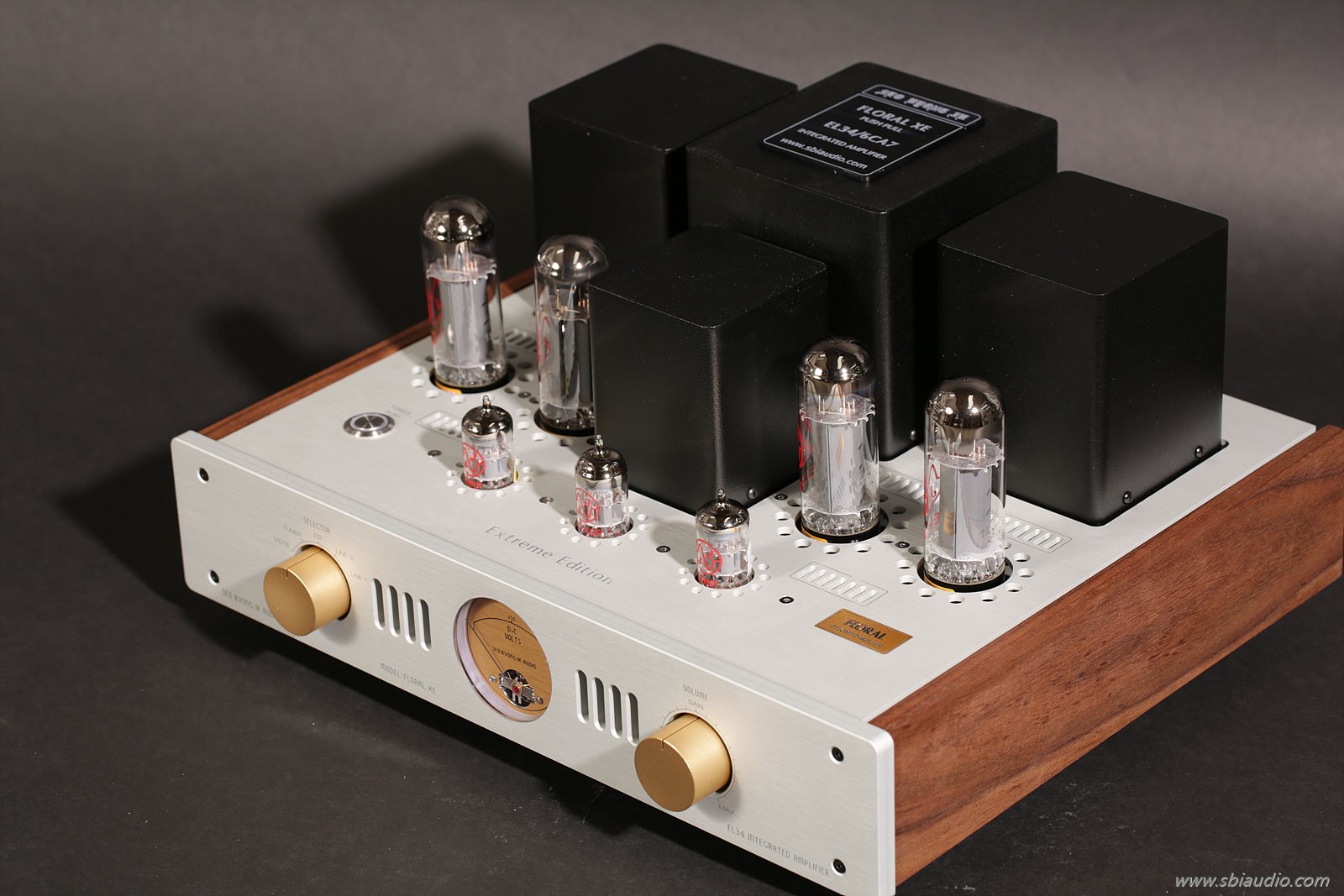

플로랄 XE 4대입니다.

오늘 로젠 택배로 발송하였습니다.



이번에 받으시는 분 성함입니다.

한*모 선생님

박*우 선생님

이*석 선생님

조*욱 선생님 이렇게 4분입니다.





중복되는 내용은 다루지 않았으므로 1월 30일 작업실 게시판 869번 게시물도 함께 참고해주십시오.











택배 운송중 파손이 염려되어 진공관은 모두 뽑은 상태로 포장하였습니다.

받으신 후 각 위치별로 진공관을 꽂으셔야 합니다.



소신호 쌍 3극 전압 증폭관 ECC83S와 12AY7의 위치를 확인하시고 소켓의 모양에 맞추어 지긋이 꾹 눌러 꽂습니다.

덜 들어가게 되면 진공관이 고장 날 수도 있으니 완전하게 밀착되도록 꽂아주십시오.



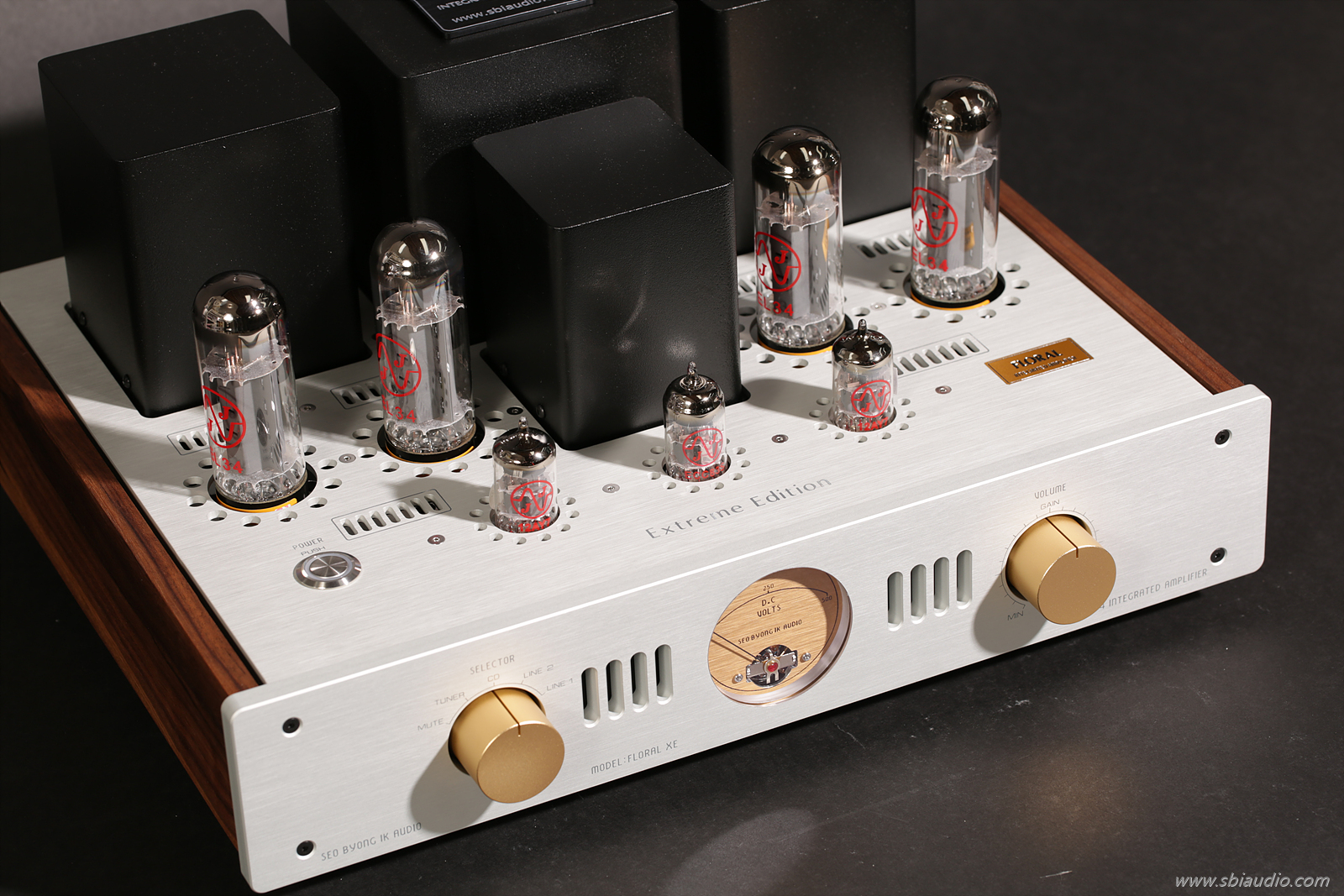

출력관 EL34는 총 4개입니다.

쿼드매치로 4개의 특성이 똑같습니다.

좌우로 두 개씩 각각 꽂습니다.



EL34는 8핀으로 가운데 가이드 핀이 있습니다.

가이드 핀의 홈에 맞춘 후 조금씩 움직여 가며 힘껏 눌러 꽂습니다.











EL34는 5극 전력 관으로 플레이트 손실은 25W입니다.



대 출력을 뽑아내기는 어렵지만,

30W 정도의 출력은 무리 없이 뽑아낼 수 있으므로 예로부터 가정용 앰프로 널리 제작되었습니다.



특히, 5극 관은 제2 그리드를 어떻게 결선하느냐...! 에 따라 5극 관 또는 3극 관으로 동작할 수 있습니다.



5극관 결선은 높은 출력을 뽑을 수 있으며 조금 더 밝고 화사하다는 특징이 있습니다.

3극관 결선은 출력은 조금 줄어지지만,

음질은 차분하며 조금 더 유연하다는 특징이 있습니다.



5극 진공관과 3극 진공관의 장점을 두루 취하기 위해 고안된 방식이 울트라리니어 결선으로 플로랄 XE에도 채용되었습니다.





울트라 리니어 결선의 장점은

중간 정도의 출력과 부드러운 음색을 취할 수 있다는 것입니다.













서병익오디오에서 사용하는 대부분의 진공관은 JJ 테슬라 제품입니다.

JJ 테슬라에서 제작하지 않는 진공관은 다른 제조사 제품을 사용하기도 하지만,

거의 모든 제품에 사용하고 있습니다.



좋은 진공관의 척도로 화이트 노이즈가 얼마나 나오는가... 는 매우 중요합니다.

여러 제조 업체의 진공관을 두루 사용해 본 결과

JJ 테슬라 제품이 음질, 수명, 진공관 편차, 화이트 노이즈 등..... 에서 가장 우수하여 모든 제품에 적극적으로 사용하고 있습니다.





혹시라도 어떤 진공관을 사용해야 음질이 좋아지는지에 대한 질문은 필요하지 않습니다.

기본으로 제공하는 JJ 테슬라 진공관이 가장 음질이 좋습니다.



여러 면에서 우수하였기에 채용한 것입니다.













서병익오디오의 모든 제품은 대를 물려 사용하는 것을 전제로 설계, 제작되었습니다.



출력 진공관 EL34를 가능한 한 오래 사용하기 위해 최대 플레이트 손실의 80% 이내에서 동작하도록 설계하였습니다.



커플링 콘덴서는 메탈라이즈드 폴리프로필렌 콘덴서를 사용하였으며 저항은 1% 오차급의 밀스펙 제품과 함께 전력이 필요한 곳에는 1% 오차의 3W 산화 피막저항을 주문하여 사용하고 있습니다.





전해콘덴서는 삼화콘덴서의 수출용 등급을 사용하고 있으며 사용시간 5,000~10,000시간 제품만 사용하고 있습니다.

참고로 시중에서 구입 가능한 일반 제품의 사용시간은 2,000시간입니다.





플로랄 XE의 내부입니다.







부품의 리드가 러그 단자에 직접 납땜되는 하드와이어링으로 배선하여 잔고장이 없으며 우수한 전기적 특성을 취하였습니다.



하드와이어링 배선은 이론에 입각한 이상적인 배선이 가능하여 좋은 음질로 마무리할 수 있다는 장점이 있습니다.



플로랄 XE의 또 다른 장점은 S/N 비가 매우 높다는 것입니다.



진공관앰프의 S/N 비가 낮으면 험을 비롯하여 화이트노이즈가 귀에 거슬려 사용하기 참 힘듭니다.







플로랄 XE의 후면입니다.







좌측부터 LINE 1, LINE 2, CD, TUNER 순으로 RCA 입력 단자가 있습니다.











중앙에는 4옴과 8옴 스피커를 연결할 수 있는 바인딩 포스트 단자가 있습니다.



6옴 스피커인 경우에는 4옴 단자에 연결합니다.



어느 단자에 연결하여도 소리는 잘 나지만,

4옴 단자에 연결하는 것이 조금이나마 손실을 줄일 수 있습니다.















. 플로랄 XE의 전기적 제원입니다.

형식: EL34를 울트라 리니어 접속으로 구동하는 푸시풀 인티앰프
1. 출력: 32W + 32W
2. 이득: 250배
3. 주파수 특성: 18W 출력 시 좌측 채널 -3dB 기준,
상한 주파수: 61.4kHz
하한 주파수: 6Hz
4. 사용 진공관: 12AX7/ ECC83S × 1개,   12AY7/ 6072 × 2개,   EL34/ 6CA7 × 4개
5. 입력 임피던스: 100kΩ
6. 입력 단자: RCA 단자 4 계통
7. 출력 스피커 임피던스: 4Ω, 8Ω
8. 크기: W390 × D350(단자류 포함) × H205
10. 중량: 20.5kg

11.무신호시 소비전력: 147W















플로랄 XE의 제작은 순조롭게 진행되고 있습니다.

지금까지 총 11대가 납품되었습니다.



부지런히 꼼꼼하게 제작하여 마무리 잘하겠습니다.











고맙습니다.
